- ➤ Mazak QUICK TURN NEXUS 200 MS de segunda mano | Torno horizontal

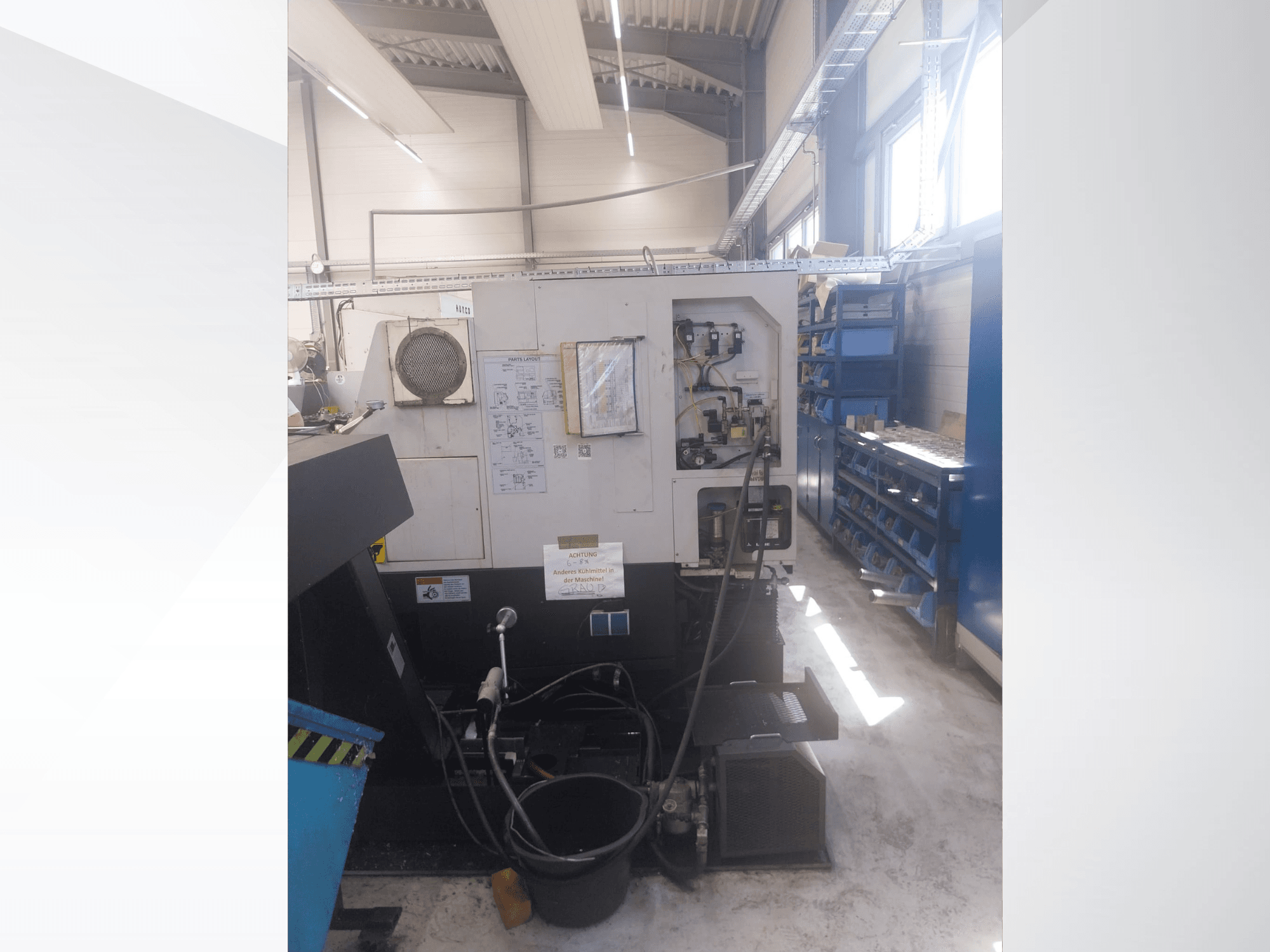

Este torno Mazak QUICK TURN NEXUS 200 MS de 4 ejes se fabricó en 2004. Cuenta con un diámetro máximo de torneado de 380 mm y un diámetro máximo de giro de 675 mm. La máquina está equipada con un potente husillo principal que alcanza velocidades de hasta 5.000 rpm y una robusta torreta portaherramientas de 12 posiciones. Si busca capacidades de torneado de alta calidad, considere la máquina Mazak QUICK TURN NEXUS 200 MS que tenemos a la venta. Póngase en contacto con nosotros para obtener más detalles.
Resumen
- marca: Mazak
- año: 2004
- MODELO: QUICK TURN NEXUS 200 MS
- tipo de aplicación: Torneado
- Ubicación: Alemania
- tipo de máquina: Tornos horizontales
- Marca de unidad de control: MAZATROL
Información técnica - Mazak QUICK TURN NEXUS 200 MS
Unidad de Control
- Marca del control: MAZATROL
- Modelo del control: 640T Nexus
Dimensiones
- Altura de la máquina: 1840 mm
- Longitud de la máquina: 2353 mm
- Peso de la máquina: 5000 kg
- Ancho de la máquina: 1780 mm
Recorrido
- Número de ejes: 4
- Recorrido eje X: 230 mm
- Recorrido eje Z: 575 mm
Especificación Técnica
- Husillo contrapuesto: Sí
- Herramientas accionadas: Sí
- Potencia del husillo: 22 kW
- Velocidad del husillo: 5000 RPM
Información adicional
- Área de trabajo:
- Diámetro máximo de giro: 675 mm
- Diámetro máximo de giro sobre el carro transversal: 276 mm
- Diámetro máximo de torneado: 380 mm
- Capacidad máxima de trabajo con barra: 65 mm
- Husillo principal:
- Potencia de accionamiento principal (potencia nominal a 30 min / 100 % en continuo): 26 kW / 22 kW (motor de husillo integrado)
- Par máximo: 350 Nm
- Punta del husillo: A2-6"
- Diámetro interior del husillo: 76 mm
- Diámetro del mandril: 210 mm
- Segundo husillo (subhusillo):
- Potencia de accionamiento (potencia nominal a 30 min / 100 % continuo): 10 kW / 7,5 kW
- Par máximo: 75 Nm
- Rango de velocidades: 35 - 6.000 rpm
- Indexación: 0,001°
- Diámetro del mandril: 169 mm
- Torreta portaherramientas:
- Posiciones de herramienta: 12
- Tipo de fijación de herramientas: tipo VDI
- Altura del vástago de la herramienta de torneado: 25 × 25 × 150 mm
- Diámetro de la broca en U: 20 mm
- Diámetro del vástago de la barra de mandrinado: 40 mm
- Tiempo de indexación: aprox. 0,2 s (1 paso)
- Herramientas accionadas (herramientas motorizadas):
- Potencia de accionamiento (potencia nominal durante 10 min): 5,5 kW
- Rango de velocidades: 25 - 4.500 rpm
- Par máximo: 35 Nm
- Rangos de recorrido y velocidades:
- Recorrido del eje X: 230 mm
- Recorrido del eje Z: 575 mm
- Velocidad de avance rápido del eje X: 30 m/min
- Velocidad de desplazamiento rápido del eje Z: 33 m/min
- Ajuste y supervisión de herramientas:
- Detección automática de rotura de herramienta
- Rango de ajuste de la compensación automática por desgaste de la herramienta: 9 999 mm
- Preajustador de herramientas: Tool Eye
- Refrigerante y neumática:
- Capacidad del depósito de refrigerante: 160 l
- Presión neumática: 5 bar, 100 l/min
- Dimensiones y peso de la máquina:
- Carga conectada: 46,2 kVA
- Tensión de funcionamiento: 400 V / 50 Hz
- Espacio necesario en el suelo: 1.740 x 1.780 mm (espacio de instalación de la base)
- Dimensiones de transporte (QTN 200 M - U 500): 2.353 mm (largo) x 1.780 mm (ancho) x 1.840 mm (alto)
- Peso de la máquina: aprox. 4.900 kg - 5.100 kg
Incluido: LNS QUICK LOAD SERVO 3 (2004)
- Tipo: cargador automático de barras cortas
- Rango de diámetros de barra: de 6 mm a 120 mm
- Rango de longitud de las barras: de 100 mm a 1 600 mm
*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
