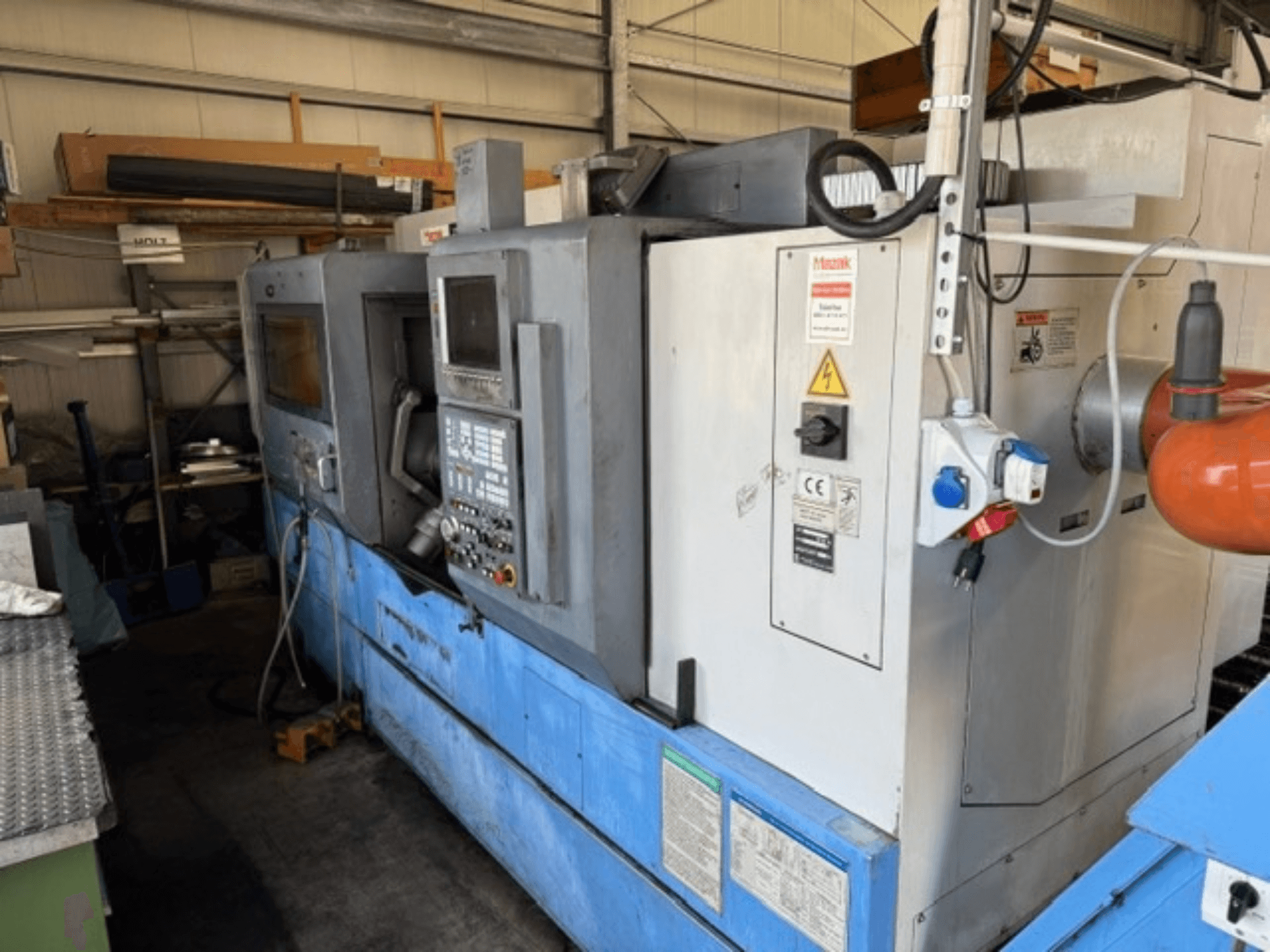

Mazak - SQT-30M * 1000DE-TUR-MAZ-1998-00001

- Horas de trabajo: 116 213 horas

- Diámetro máximo de giro: 560 mm

- Salida máxima sobre el carro: 500 mm

- Diámetro máximo de torneado: 410 mm

- Diámetro de torneado estándar: 336 mm

- Longitud máxima de torneado: 989 mm

- Capacidad máxima de barra (diámetro): 77 mm

- Rango de velocidad del husillo principal: 35 - 3.300 rpm

- Potencia del motor del husillo principal: 26 kW / 22 kW (30 min / 100 % en continuo)

- Par máximo del husillo: 637 Nm

- Punta del husillo: A2-8"

- Orificio pasante del husillo: 88 mm

- Diámetro del mandril: 304 mm

- Indexación del eje C: 0° - 360° / 0,001°

- Posiciones de la torreta: 12

- Dimensiones del vástago de la herramienta de torneado: 25 x 25 x 150 mm

- Rango de diámetros del vástago de la barra de mandrinado: 8 / 10 / 12 / 16 / 25 / 32 / 40 / 50 mm

- Tiempo de indexación de la torreta: aprox. 2,2 s

- Potencia del motor de las herramientas accionadas: 7,5 kW

- Par máximo de las herramientas accionadas: 96 Nm

- Rango de velocidades de las herramientas accionadas: 90 - 1.500 rpm

- Capacidad de taladrado de las herramientas accionadas: 23 mm

- Capacidad de roscado de las herramientas accionadas: M16 (portaherramientas tipo H) / M12 (portaherramientas tipo V)

- Capacidad de fresado frontal de las herramientas accionadas: 25 mm

- Recorrido del eje X: 245 mm

- Recorrido del eje Z: 1.035 mm

- Desplazamiento rápido del eje X: 18 m/min

- Desplazamiento rápido del eje Z: 24 m/min

- Desplazamiento rápido del eje C: 100 rpm

- Velocidad de avance en los ejes X y Z: 0 - 5 000 mm/min

- Velocidad de avance del eje C: 1° - 2.000°/min

- Carrera del vástago del contrapunto: 130 mm

- Diámetro del vástago del contrapunto: 100 mm

- Conicidad del contrapunto: MK 4

- Recorrido del contrapunto: 880 mm

- Capacidad del depósito de refrigerante: 250 l

- Caudal de la bomba de refrigerante: aprox. 20 l/min

- Presión de la bomba de refrigerante: 5 bar

- Potencia: 52 kVA

- Tensión de funcionamiento: 400 V / 50 Hz

- Presión neumática: 5 bar, 100 l/min

- Superficie necesaria: aprox. 7,7 m²

- Peso de la máquina: aprox. 9.500 kg

- Equipamiento adicional y accesorios: Tool Eye (ajustador de herramientas), mandril hidráulico de 3 mordazas de 304 mm con mordazas blandas y duras, cubierta protectora contra virutas y líquido refrigerante, luz de trabajo, roscado sincronizado, portaherramientas motorizados (CAT40: 3 verticales y 3 horizontales), portabarras de mandrinado, juego de herramientas de ajuste, equipo de cimentación
