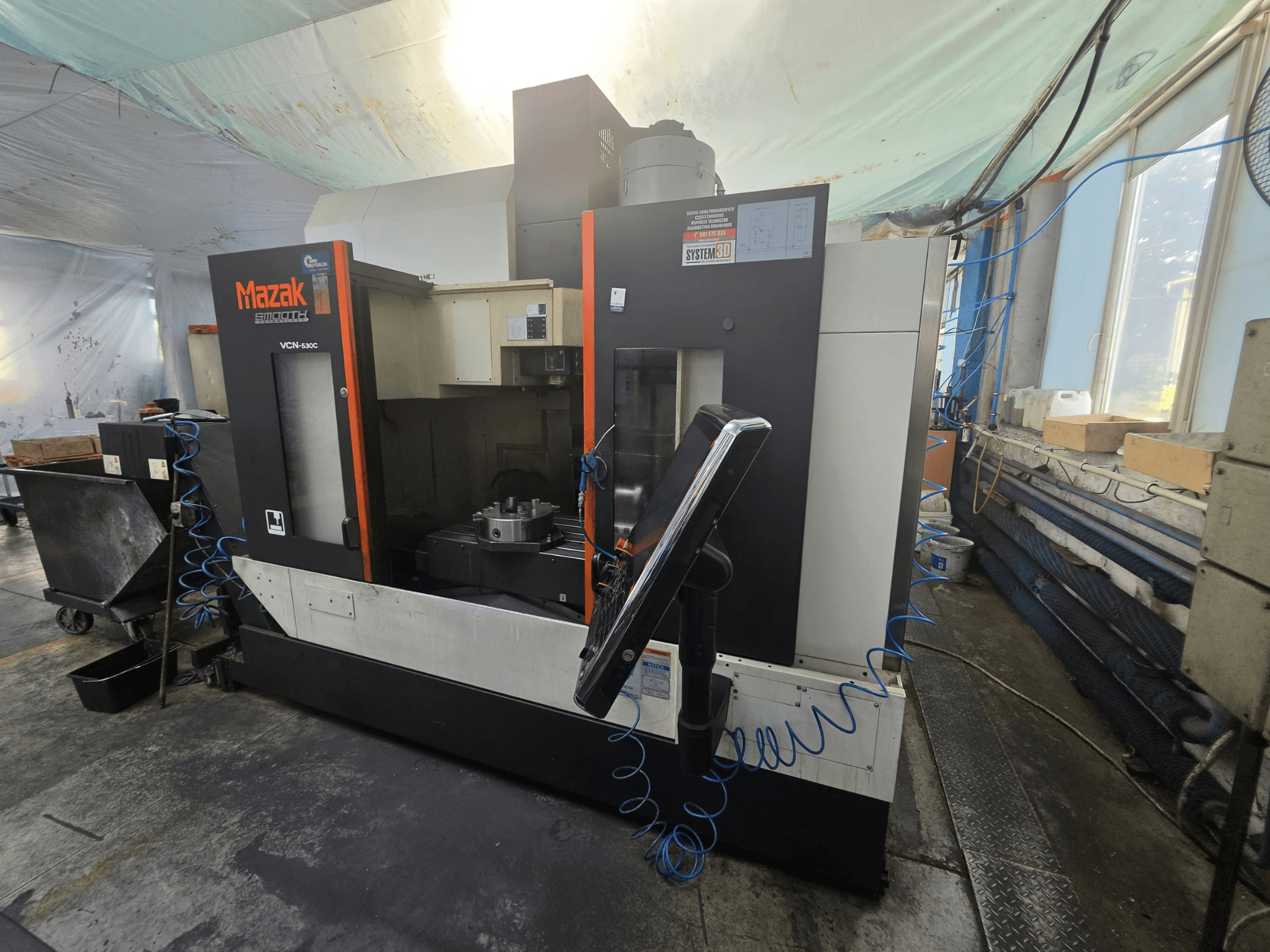

Mazak - VCN-530CPL-MIL-MAZ-2017-00001

• Contador de funcionamiento (solo corte): 11 917 h

• Recorridos de los ejes (VCN 530C estándar):

  • Distancia entre la superficie de la mesa y la punta del husillo: 150–660 mm

  • Distancia entre la columna y el centro del husillo: 586 mm

• Ámbito de trabajo / capacidades:

  • Longitud máxima de la pieza: 1.300 mm

  • Ancho máximo de la pieza: 550 mm

  • Altura máxima de la pieza: 570 mm

  • Peso máximo de la pieza: 1.200 kg

• Mesa de trabajo:

  • Dimensiones de la mesa: 1.300 × 550 mm

  • Ranuras en T: 5; anchura 18 mm; paso 100 mm

  • Nota: La capacidad de carga de la mesa no corresponde a la capacidad de carga de la mesa giratoria

• Husillo:

  • Potencia del motor: 18,5 / 11 / 7,5 kW (dependiendo del régimen de trabajo)

• Herramientas / ATC:

  • Longitud máxima de la herramienta: 350 mm

  • Diámetro máximo de la herramienta: 80 mm (125 mm si los compartimentos adyacentes están vacíos)

  • Cambio de herramienta a herramienta: 1,3 s

• Velocidades de avance:

  • Rápido X/Y/Z: 42 m/min

  • Avance de corte: 1–42 000 mm/min

• Características técnicas / dimensiones:

  • Capacidad del depósito de refrigerante: 250 l

  • Superficie ocupada (aprox.): 2.880 × 3.102 mm

  • Altura de la máquina (aprox.): 2.807 mm

• Características incluidas en la máquina (paquete de producción PD081):

  • Soplado de aire sobre la pieza de trabajo

  • Refrigerante a alta presión a través del husillo

  • Lavado con refrigerante de las cubiertas de la máquina

  • Roscado síncrono

  • Memoria CNC: tamaño máximo de programa de 8 MB

  • Optimización de los desplazamientos rápidos con pendiente constante G00

Equipamiento adicional

• Cuarto eje:

  • Mesa giratoria Tsudakoma NC, modelo RNE-200L (Japón), con placa de sujeción de 250 mm

  • Preparación del cuarto eje en la máquina

• Gestión de virutas:

  • Transportador de virutas de cinta articulada Crowther en el lado izquierdo

  • Preparación para un transportador de virutas en el lado izquierdo

• Sondeo:

  • Sonda de pieza de trabajo Renishaw OMP60

  • Preparación del OMP60 en la máquina

• Extracción:

  • Unidad de extracción de neblina de aceite Filtermist FX6002

• Otros:

  • Sistema de sujeción de piezas

  • Pistola de lavado con refrigerante accionada neumáticamente
