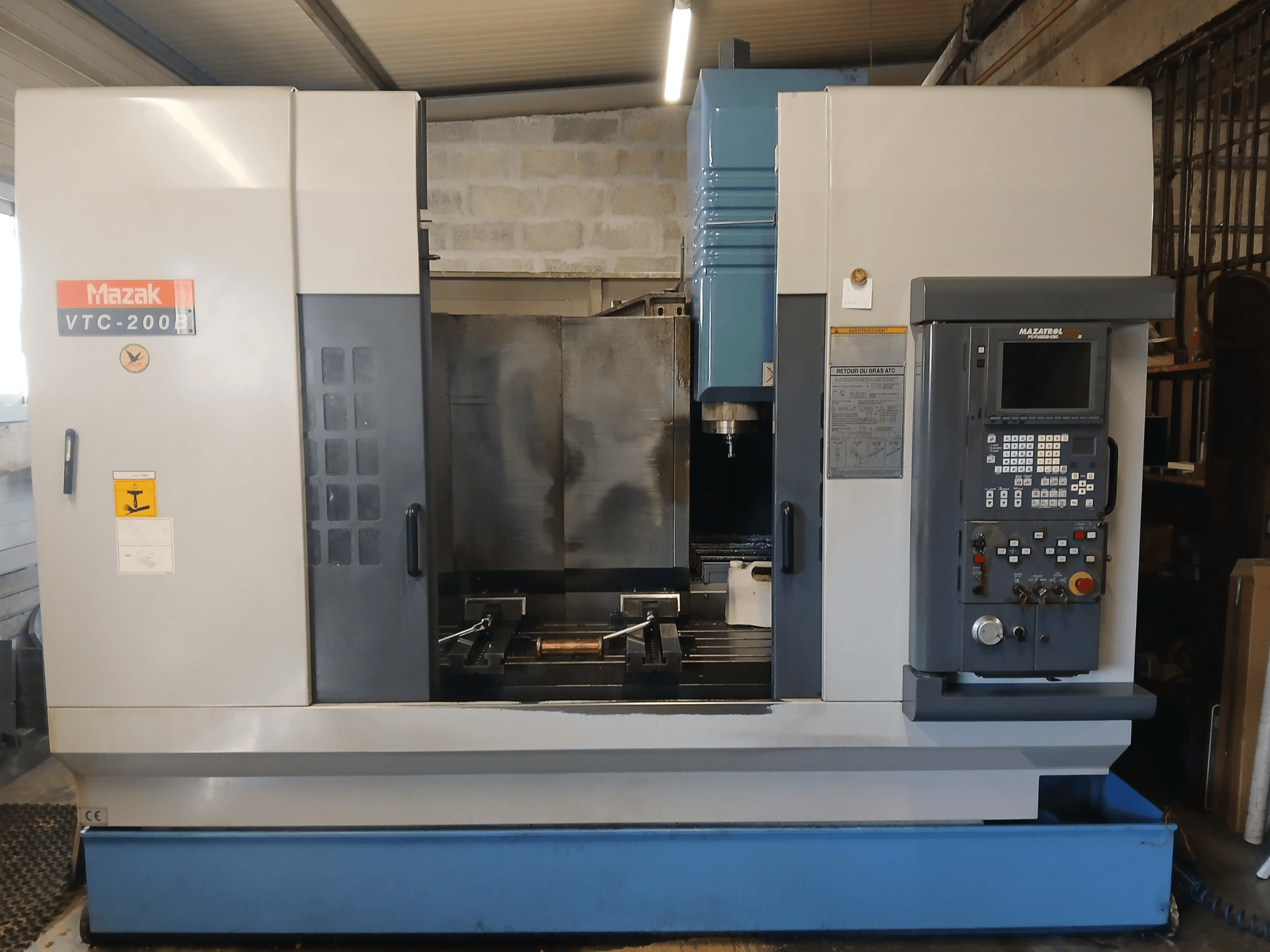

Mazak - VTC 200 BFR-MIL-MAZ-2001-00001

Capacidad de mecanizado:

• Fresado (S45 JIS): 416 cm³/min

• Taladrado (S45 JIS): 25 mm

• Roscado (S45 JIS): M24 x P3

Mesa:

• Tamaño: 1460 × 510 mm

• Ranuras en T: 5

• Paso de las ranuras en T: 100 mm

• Anchura de la ranura en T: 18 mm

• Altura de la mesa: 750 mm

Husillo

• Nariz del husillo a la mesa: Max 690 mm / Min 180 mm

• Centro del husillo a la columna 530 mm

Motor del husillo

• 10 min: 15 kW

• 30 min: 11 kW

• Continuo: 7,5 kW

• Par máximo: 98 Nm

Avance rápido:

• X: 30 m/min

• Z: 30 m/min

Avance de corte:

• X: 8 m/min

• Z: 8 m/min

Cambiador de herramientas:

• Tipo de herramienta: CAT40

• Ø máx. de herramienta con herramienta adyacente 80 mm

• Ø máx. de herramienta sin herramienta adyacente 110 mm

• Longitud máxima de la herramienta: 350 mm

• Tiempo de cambio de herramienta (viruta a viruta): 4.7 s

Sistema de refrigeración:

• Depósito 300 L

• Presión: 0,5 kg/cm².

• Caudal: 20 L/min

Datos eléctricos:

• Potencia instalada: 22,7 kVA

Suministro de aire:

• Presión: 5 kg/cm²

• Consumo: 140 L/min

Equipamiento de serie:

• Carcasa completa

• Refrigerante a través del husillo

• Medición automática de la longitud de la herramienta

• Control de avance adaptativo

• Supervisión de la vida útil de la herramienta

• Detección de rotura de herramienta

• Interfaz RS-232C

• Interfaz PCMCIA

• Lector de disquetes de 3,5

• Máquina conforme a la CE

• Preparación para transportador lateral de virutas

Nota: La máquina está preparada para un transportador lateral de virutas (transportador no incluido)
