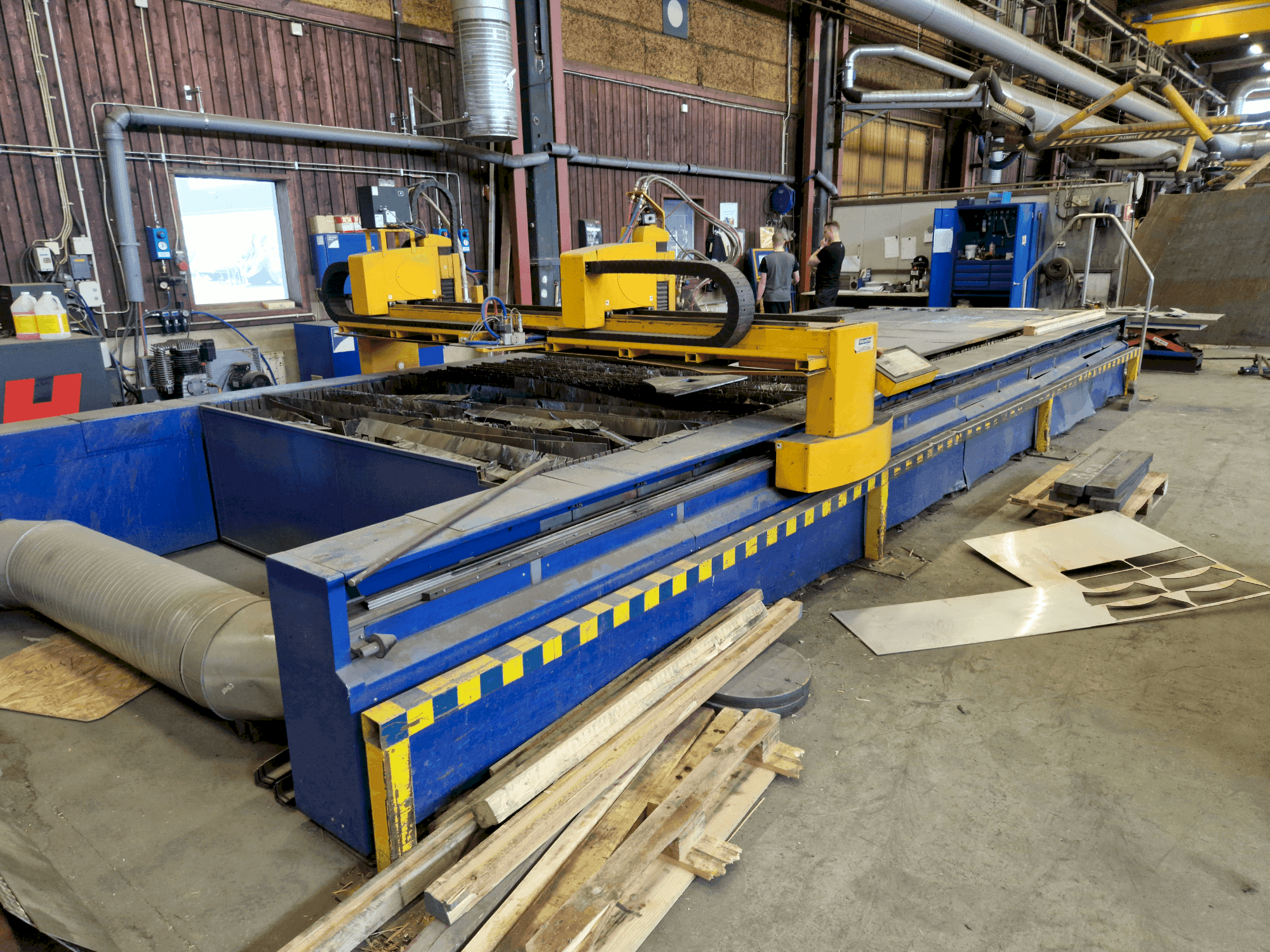

MicroStep - PLS 7501.25PGLT-CUT-MIC-2008-00001

• Número de portales: 1

• Número de ejes Z: 2

• Número de quemadores: 2

• Espesor máximo de corte: 50 mm

• Velocidades de trabajo: 0-100 mm/s

• Campo de trabajo - movimiento longitudinal 7500 mm

• Campo de trabajo - movimiento transversal: 2500 mm

• Campo de trabajo - movimiento vertical (plasma) 150 mm

• Campo de trabajo - movimiento vertical (gas) 200 mm

• Campo de trabajo - movimiento vertical (gas-rotador): 200 mm

• Movimiento vertical del cabezal de perforación BEM 12: 80 mm

• Anchura máxima de la zona de trabajo: 4000 mm

• Longitud máxima de la zona de trabajo: 35.000 mm

• Desviación longitudinal máx: 0,5 mm / 3000 mm

• Desviación máx. transversal 0,5 mm / 2500 mm

• Cobertura eléctrica (parte mecánica) IP 43

• Accionamientos (técnica de control)

  • Eje longitudinal: 2 × DCM 6C 30/14 A1

  • Eje transversal: 2 × DCM 3B 35/06 A1

  • Eje vertical: 2 × DCM 2C 30/03 B1

• Relaciones de transmisión:

  • Eje longitudinal (correa): i = 14,81483886 mm/rev.

  • Eje transversal (correa): i = 13,33335498 mm/rev

  • Eje vertical (correa + tornillo): i = 2 mm/rev.

• Temperatura ambiente 5-40 °C

• Humedad relativa máxima del aire: 90% a 20 °C

• Presión atmosférica: 84-107 kPa

• Nivel de polvo: 200 mg/m

• Tipo de ambiente: Común (STN 330300, excepción temps operacional N32)

Equipamiento adicional

• Fuente de plasma: 1 × HPR 260 AGC (58 mm)

• Quemador de gas: 1 × acetileno (Bir), incluido rotador de gas

• Cabezal de perforación: BEM 12
