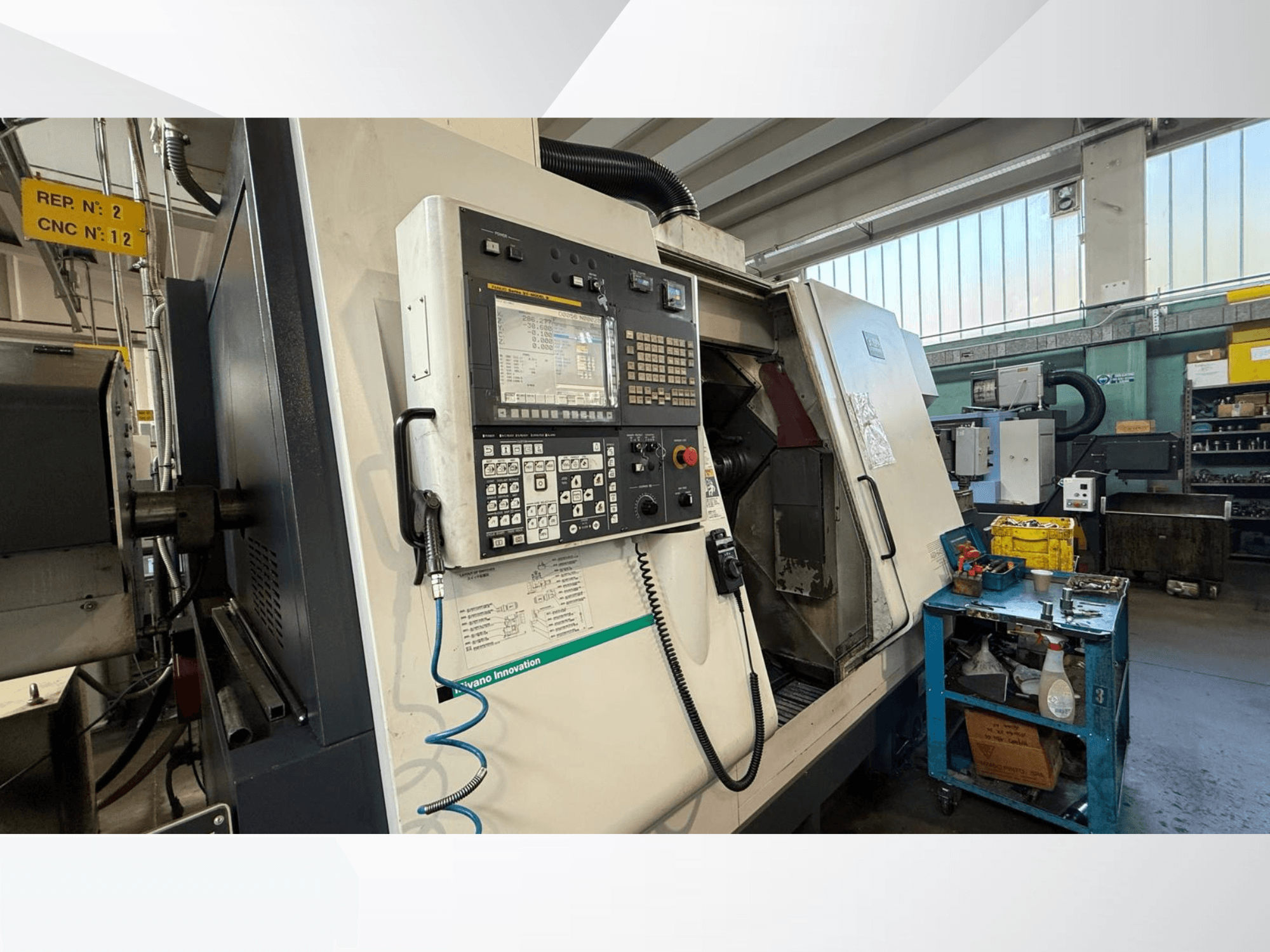

Miyano - ABX64 YY2IT-TUR-MIY-2014-00001

Número de husillos: 2

Velocidad del husillo: SP1: 40 - 4000 rpm, SP2: 50 - 5000 rpm

Diámetro interior del tubo de tracción: SP1: Ø 65,5 mm, SP2: Ø 52 mm

Sistema de mandril: Cilindro hidráulico (SP1 / SP2)

Tipo de pinza de sujeción: SP1: sistema de pinza en S H-S26 / DIN185E, SP2: sistema de pinza en S H-S22 / DIN177E

Portabrocas de potencia: SP1: portabrocas hidráulico de 6", SP2: portabrocas hidráulico de 6

Número de torretas: 2

Estaciones de torreta: 12 posiciones cada una

Tamaño del mango de la herramienta: □ 20 mm

Tamaño del orificio interno de la herramienta: Ø 25 mm / Ø 40 mm

Tiempo de indexación: 0,25 seg / posición

Torreta HD1: X1: 16 m/min, Z1: 30 m/min, Y1: 12 m/min

Torreta HD2: X2: 20 m/min, Z2: 30 m/min, Y1: 12 m/min

Eje del subhusillo: Zs: 30 m/min

Número de herramientas giratorias (HD1, HD2, HD3): 12 (máx. 24)

Velocidad máxima del husillo: 6000 rpm

Capacidad de mecanizado: Taladrado: máx. Ø 20 mm, Roscado: máx. M14 × 2, Fresado: máx. Ø 16 mm

Capacidad del depósito hidráulico: 10 l

Capacidad del depósito de lubricante: 4 l

Capacidad del depósito de refrigerante: 400 l

Tensión AC 200/220 V ± 10%

Frecuencia: 50/60 Hz ± 1 Hz

Potencia absorbida 48 kVA

Suministro de aire 5 bar (5 kgf/cm²)
