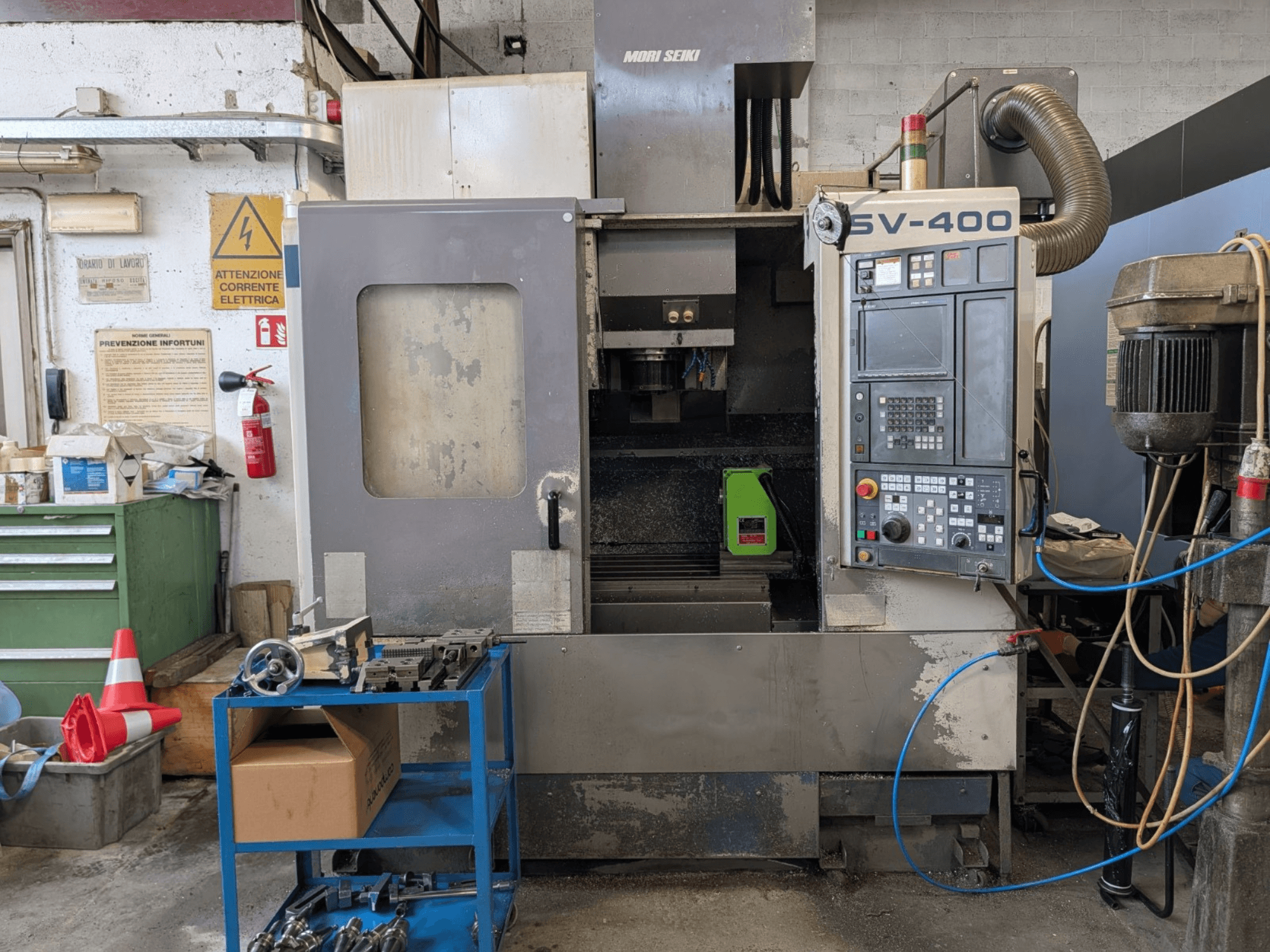

MORI SEIKI - SV-400IT-MIL-MOR-1998-00004

• Mesa: 900 × 500 mm; 4 ranuras en T (18 mm de ancho × 100 mm de paso)

• Número de ejes: 4 (X, Y, Z + 4º eje giratorio; 4º eje suministrado por accesorio indicado a continuación)

• Distancia entre la punta del husillo y la mesa 150-610 mm

• Husillo: máx.; motor de 22 / 18,5 kW; diámetro interior del cojinete delantero de 85 mm

• Almacén de herramientas: Ø máx. de herramienta 80 mm (adyacente) / 125 mm (no adyacente); longitud máx. de herramienta 300 mm; viruta a viruta 3,2 s

• Velocidades de avance: Rápido X/Y/Z 32.000 mm/min; avance máximo de trabajo 16.000 mm/min

• Potencia del motor del eje: X/Y 2,1 kW; Z 4,4 kW

• Control CNC: MORI-FANUC MSC-501 (compatible con MSC-518); memoria 320 m; las funciones incluyen interpolación helicoidal y control de la fuerza de corte (Power Monitor)

• Sistema de refrigeración: 50 bar de refrigerante de alta presión a través del husillo (TSC)

• Características: soplado de aire para limpieza de piezas, carcasa completa, lámpara de fin de ciclo, interfaz RS-232

• Superficie: 2.200 × 2.550 mm

• Electricidad: potencia total instalada 50,2 kVA; 380 V, 50 Hz

Equipamiento adicional

• Accesorio del 4º eje: Mesa giratoria Tsudakoma RN-150R con placa frontal de 200 mm y contrapunto

• Gestión de virutas: 2× transportadores de virutas de descarga trasera
