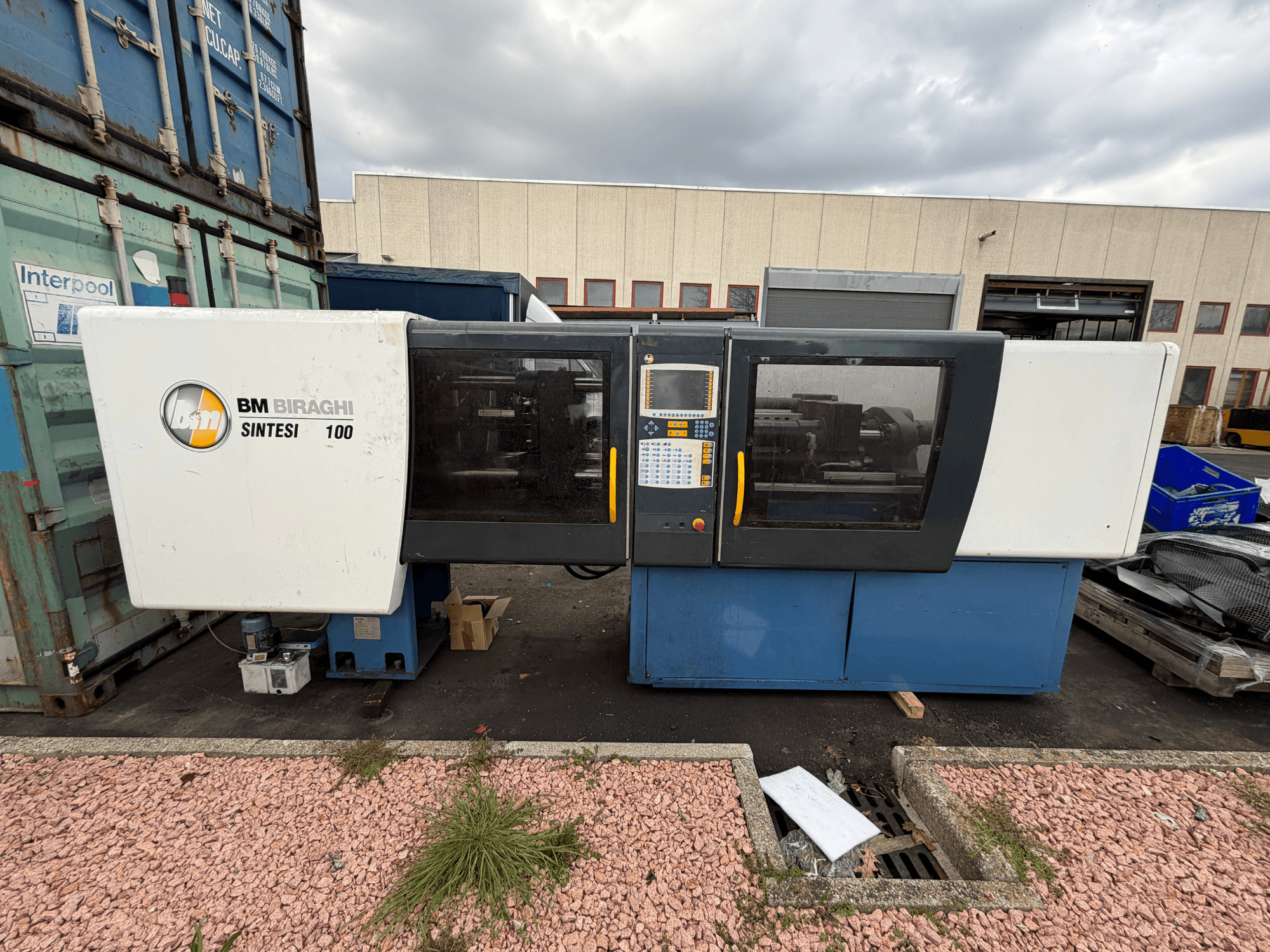

Negri Bossi - BM BIRAGHI SINTESI 100IT-INJ-NEG-2009-00001

Carrera de apertura: 370 mm

Tamaño de la platina: 610 × 550 mm

Distancia entre tirantes 420 × 360 mm

Altura mínima/máxima del molde: 120 / 450 mm

Fuerza del expulsor: 34 kN

Carrera del expulsor 120 mm

Superficie máxima del molde (250 bar) 400 cm².

Unidad de inyección (opciones de tornillo)

• 32 mm: L/D 24; volumen de inyección 169 cm³; peso de inyección (PS) 156 g; velocidad de inyección 95 cm³/s; presión de inyección 2352 bar; capacidad de plastificación (PS) 18 g/s

• 37 mm: L/D 21; volumen de inyección 219 cm³; peso de la inyección (PS) 202 g; caudal de inyección 127 cm³/s; presión de inyección 1759 bar; capacidad de plastificación (PS) 20 g/s

• 45 mm: L/D 17; volumen de inyección 324 cm³; peso de la inyección (PS) 298 g; caudal de inyección 188 cm³/s; presión de inyección 1189 bar; capacidad de plastificación (PS) 22 g/s

Datos generales de inyección

• Par de apriete del husillo 440 Nm

• Velocidad máxima del husillo: 440 rpm

• Potencia de calentamiento del cilindro: 7,5 kW

• Zonas de calentamiento: 3 + 1

• Fuerza de contacto de la boquilla 49 kN

Sistema eléctrico e hidráulico

• Potencia del motor: 15 kW

• Potencia total instalada: 22,5 kW

• Capacidad de aceite hidráulico: 150 L

Espacio ocupado: 5.4 m²
