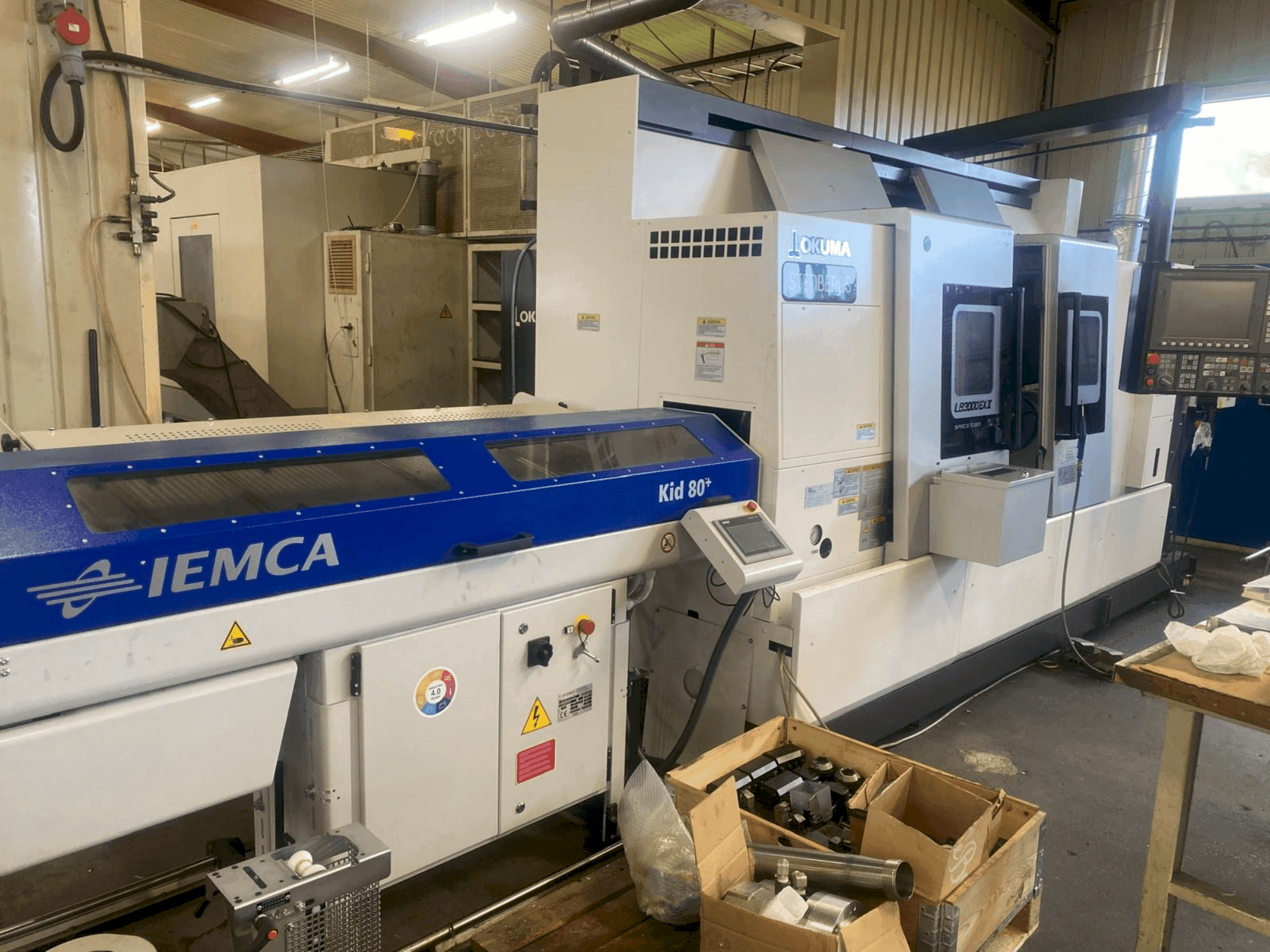

Okuma - LB 3000 EX II with Iemca KID 80SE-TUR-OKU-2022-00001

• Distancia entre las puntas de los husillos: 1085 mm

• Diámetro máximo de torneado: 340 mm

• Capacidad de paso de barra por el tubo de tracción del husillo principal: 80 mm

• Diámetro interior del husillo secundario: 63 mm

• Capacidad de barra a través del tubo de extracción del husillo secundario: 52 mm

• Velocidad de rotación de las herramientas accionadas: 45–6000 rpm

• Control: Okuma OSP P300L (OSP Suite), pantalla de 15"

• Configuración: husillo principal (izquierda) + husillo secundario (derecha), eje Y, torreta con herramientas motorizadas (montaje radial de herramientas)

• Diámetro máximo de torneado: 340 mm

• Velocidades del husillo:

  • Izquierda (principal): 42–4.200 rpm

  • Derecha (secundario): 50–6.000 rpm

• Motores de husillo:

  • Izquierda (principal): PREX 30/22 kW

  • Derecha (secundario): PREX 11/7,5 kW

• Husillo principal especial (opción «Big Bore»): Ø91 mm, punta JIS A2-8, 42–4.200 rpm, PREX 30/22 kW, par máximo 700 Nm

• Funciones de control y supervisión:

  • Orientación del husillo

  • Supervisión de la carga de corte («Load Monitor») seleccionable para todos los ejes y husillos

  • Programación conversacional One-Touch IGF M-E

  • Supervisión de la vida útil de la herramienta: por número de piezas, por tiempo de corte o por carga de corte; cambio automático a una herramienta equivalente o parada/alarma si no hay recambio

• Opciones de la máquina: Lavado adicional para las cubiertas de las guías de deslizamiento izquierdas

Equipamiento adicional

• Mandril SMW de 250 mm en el husillo principal

• Mandril Kitagawa de 170 mm en el subhusillo

• 6 juegos de mordazas blandas

• 4 portaherramientas rectos accionados

• 4 portaherramientas angulares con accionamiento

• 2 portaherramientas de torneado dobles

• 4 portaherramientas para barra de mandrinar

• 8 portaherramientas de torneado estándar

• 8 portaherramientas ER rectos con unas 30 pinzas ER

• Sujeción de piezas (mandriles)

  • SMW‑Autoblok BBD250‑77 / A8, mandril hidráulico de 3 mordazas

    • Incluye: 1 juego de mordazas superiores blandas, cilindro hidráulico VN170‑77, tubo de tracción de diámetro interior 72 con brida de cilindro

    • Velocidad máxima: 4.000 rpm; capacidad de barra: Ø72 mm

  • Kitagawa B206 (Ø 170 mm), mandril hidráulico de 3 mordazas

    • Incluye: 1 juego de mordazas superiores blandas, cilindro hidráulico SR1146, tubo de tracción/brida del cilindro, expulsor

    • Velocidad máxima: 6.000 rpm

• Manipulación de piezas

  • Recogepiezas, tipo cubeta basculante, Ø80 × L150 mm, máx. 5,8 kg

• Gestión de virutas

  • Transportador de virutas Cromar para LB3000 EX II C1000, tipo de listones, descarga a la derecha

• Alimentación de barras e interfaces

  • Interfaz de alimentador de barras (OSP P300L)

  • Alimentador de barras IEMCA KID 80+ (SX – Izquierda) para Okuma LB3000 EX II

    • Incluye: HMI con pantalla táctil de 7", kit de interfaz mecánica/eléctrica, kit de iluminación adicional, kit de guía de rodillos para barras redondas/hexagonales, extensión del husillo, empujador de barras D = 26 mm, empujador de barras D = 15 mm, manuales en papel

    • Accesorios: Bastidor de suelo para desplazamiento longitudinal en el eje Z; camisa del husillo/tubo reductor
