OMC - PL 90sIT-PRE-OMC-2025-00001

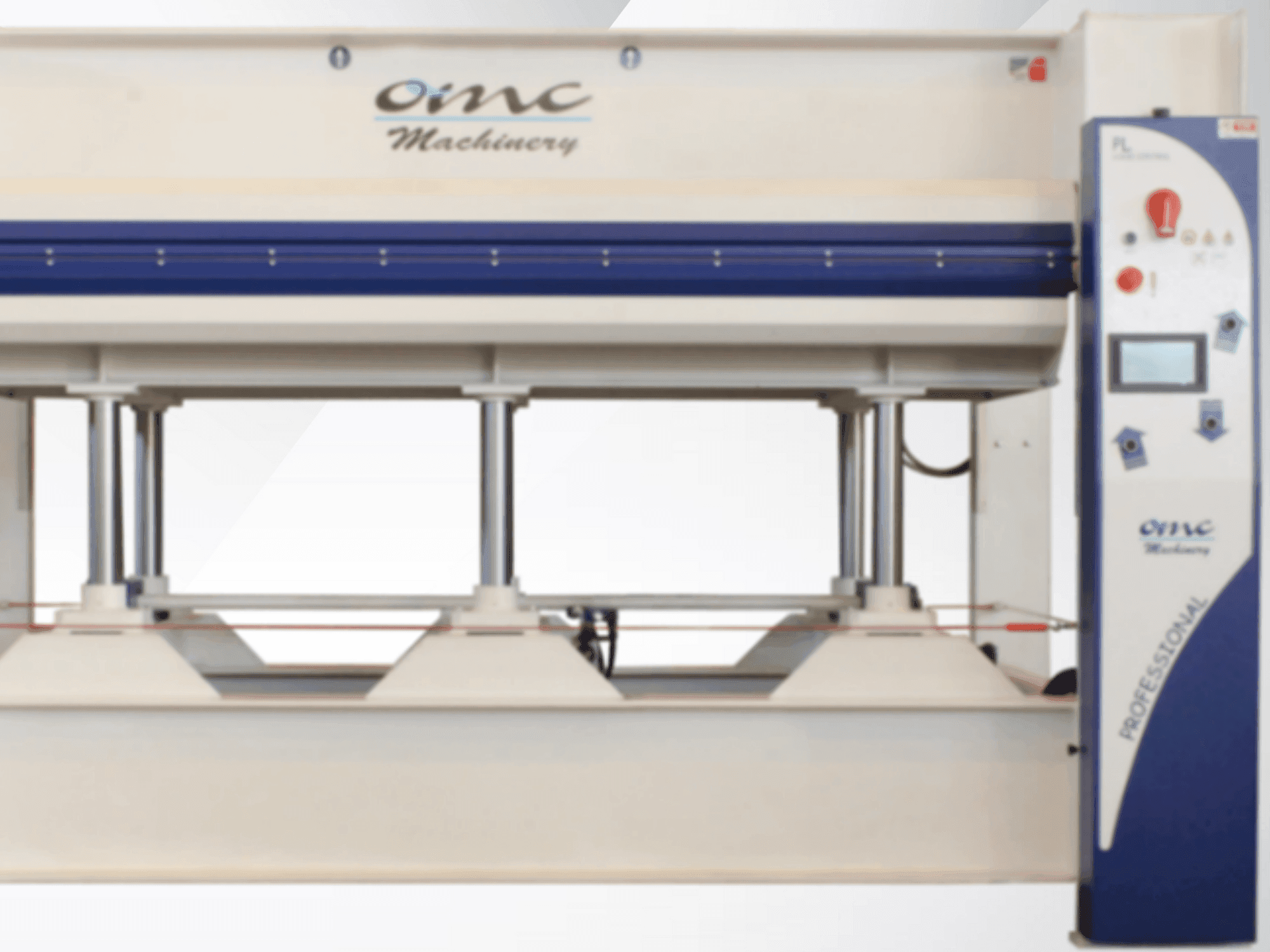

Prensa de placa caliente Marca: OMC Modelo: PL 90s Máquina nueva Datos técnicos Dimensiones de la placa: 3000 x 1300 mm Carrera: 400 mm Tipo de carrera: Carrera ascendente (de abajo hacia arriba) Tipo de placas: placas electrónicas Elkom Fuerza de prensado: 90 toneladas sobre el 80 % de la superficie Cilindro de prensado: 6 x Ø 70 mm Presión específica: 2,05 kg/cm² sobre el 100 % de la superficie, 2,56 kg/cm² sobre el 80 % de la superficie Lado de carga y descarga: 3000 mm Sistema de calentamiento: Electrónico, 25,4 kW, temperatura máxima de 120 °C Apertura automática con temporizador Panel de control: de serie Conexión: 400 V, 50 Hz, trifásica Dispositivos de seguridad: Cable de seguridad alrededor de toda la prensa Botón de emergencia Mando a dos manos Norma CE Estructura de la prensa La estructura de la prensa está fabricada en acero compuesto y soldado. La estructura tanto de la placa fija como de la móvil está fabricada en acero compuesto y soldado. La prensa está equipada con un sistema de guía de piñón y cremallera para garantizar un movimiento paralelo perfecto durante el cierre y la apertura de las placas. Placa calefactora Elkom Placas eléctricas Elkom con resistencias eléctricas Las placas consisten en un tablero aglomerado sobre el que se monta una lámina de aluminio con las resistencias eléctricas. Temperatura máxima de trabajo: 120 °C. Empuje máximo = 7 kg/cm² Sistema hidráulico - El sistema hidráulico consta de una unidad de dos etapas con bomba sumergible para reducir el ruido y lubricar las piezas giratorias. - Bomba para cierre/apertura rápida (alto caudal - baja presión: 35 l/min), bomba de prensado (bajo caudal - alta presión: 1,6 l/min). - Motor eléctrico de 2 HP - La unidad hidráulica está equipada con las siguientes válvulas de control y seguridad instaladas en el depósito: - Válvula de presión máxima: evita una presión excesiva en el sistema hidráulico en caso de fallo del control eléctrico o electrónico - Válvula de retención de presión (válvula de retención) - Válvula de baja presión de purga (válvula de prepurga). Evita golpes peligrosos dentro del sistema. - Válvula magnética de purga de aceite Panel de control y sistema eléctrico Los parámetros de prensado se pueden ajustar en el panel de control, que está equipado con los siguientes interruptores y medidores: - 2 reguladores de temperatura para ajustar la temperatura de las placas - Manómetro para la regulación de la presión con sistema automático de compensación de presión - Interruptor general de encendido/apagado - Dos botones de seguridad manuales para el cierre de la prensa - Temporizador para la apertura automática - Interruptor para seleccionar la apertura manual o automática de las placas tras el ciclo de trabajo. - Interruptor de encendido/apagado para la resistencia de las placas superior e inferior Sistemas de seguridad - Control bimanual temporizado para el cierre de la prensa - Cuerda de seguridad en los cuatro lados de la prensa - Bloqueo de las placas para el mantenimiento - Protecciones para los piñones y las cremalleras - Etiquetas de seguridad y avisos de advertencia - Manual de funcionamiento y mantenimiento - La prensa cumple con las normas CE Opcional: Pantalla táctil - Controlador lógico programable Pantalla táctil en color de 7 pulgadas desarrollada especialmente para ajustar los siguientes parámetros - temperaturas - tiempo de prensado - Ajuste diario del sistema de calentamiento - apagado automático del sistema de calentamiento cuando se alcanza la temperatura establecida y recuperación automática de la temperatura - nuevo sistema para el ajuste automático de la presión - Posibilidad de guardar datos históricos y parámetros - Sistema de diagnóstico Sensor para comprobar la carrera paralela de las placas Superficie anodizada en las dos placas Desconexión eléctrica de dos cilindros + sensores para el control de paralelismo Lámina de Mylar en los paneles
