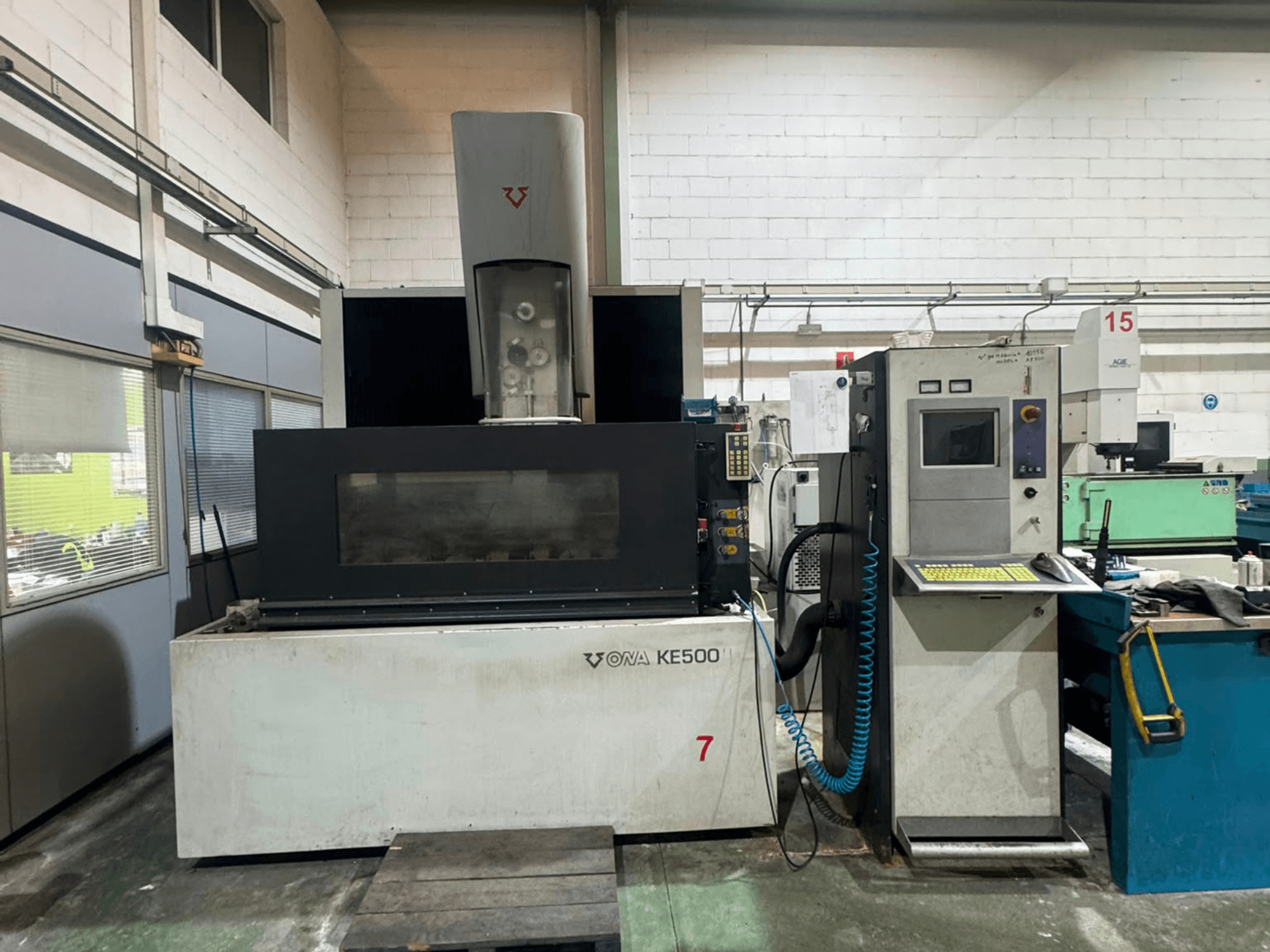

ONA - KE500ES-EDM-ONA-2004-00003

Modelos incluidos: KE 350, KE 450, KE 500, KE 1000

Recorrido X–Y:

• KE 350: 550 x 350 mm

• KE 450 y KE 500: 700 x 500 mm

• KE 1000: 1500 x 1000 mm

Recorrido del eje Z:

• KE 350, KE 450 y KE 500: 400 mm

• KE 1000: 600 mm

Recorrido U–V:

• KE 350 y KE 450: 140 x 140 mm

• KE 500: 460 x 460 mm

• KE 1000: 500 x 500 mm

Dimensiones máximas de la pieza de trabajo (X x Y x Z):

• KE 350: 1050 x 800 x 400 mm

• KE 450: 1200 x 950 x 400 mm

• KE 500: 1500 x 1200 x 400 mm

• KE 1000: 2300 x 1600 x 600 mm

Peso máximo de la pieza:

• KE 350: 3000 kg

• KE 450 y KE 500: 5000 kg

• KE 1000: 10 000 kg

Ángulo de conicidad (Z):

• KE 350 y KE 450: ±9° / 400 mm

• KE 500: ±28° / 400 mm

• KE 1000: ±20° / 600 mm

Ángulo de conicidad máximo:

• KE 350 y KE 450: ±30° / 95

• KE 500: ±30° / 375 mm

• KE 1000: ±30° / 400 mm

Tipo de bobina de alambre: DIN 100, DIN 125, DIN 160, DIN 200, DIN 355

Tipo de guía: guía de diamante cerrada de alta precisión y sin holgura

Resolución de posición (X, Y, U, V): 0,001 mm

Incremento mínimo programable: 0,001 mm
