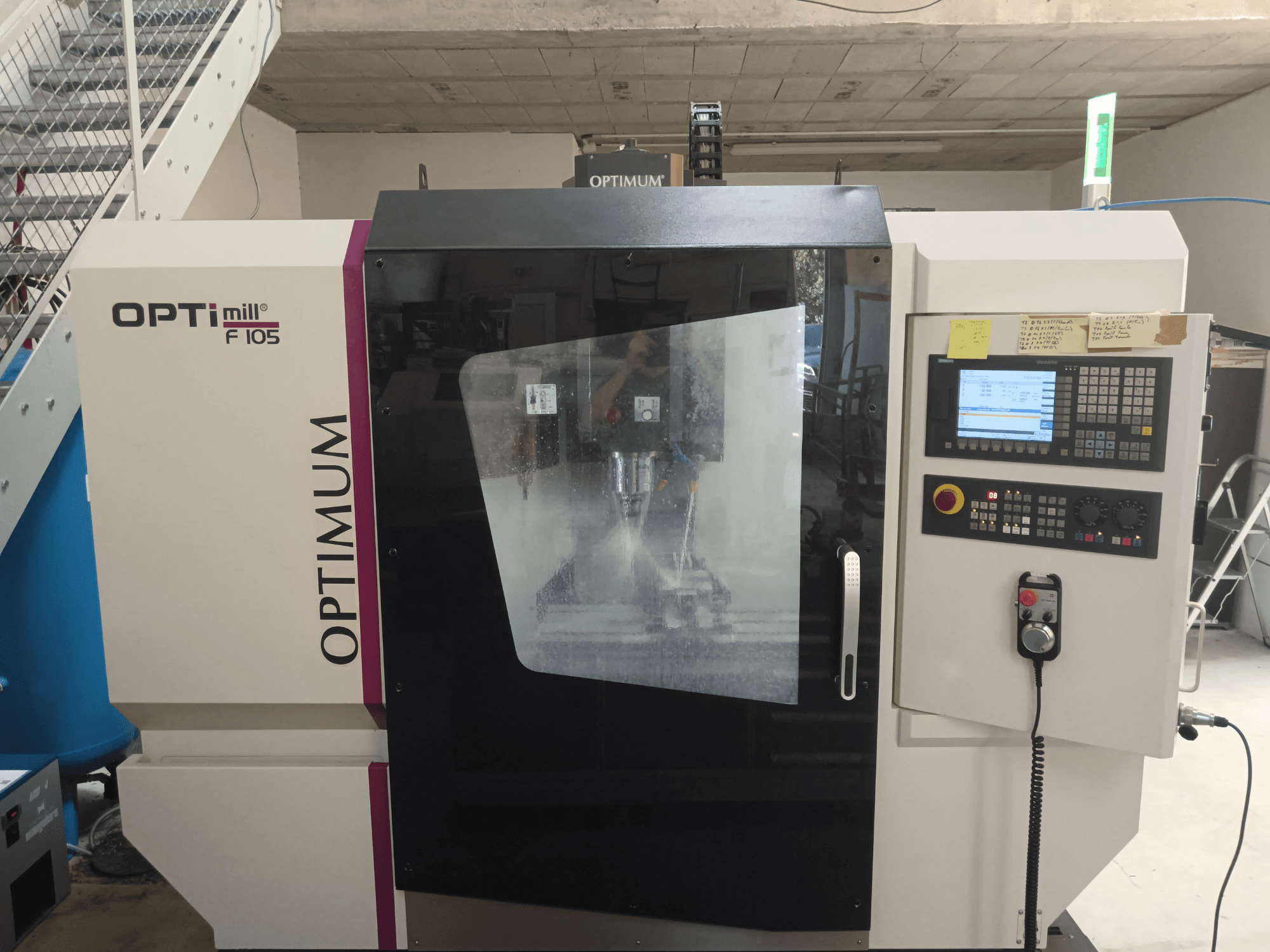

Optimum - Optimill F 105 FR-MIL-OPT-2023-00001

Conexión eléctrica: 3 x 400 V ~ 50 Hz, 15 kVA

Husillo:

• Potencia S1: 7,5 kW

• Potencia S6-30 11 kW

• Par S1: 48 Nm

• Par S6-30%: 70 Nm

Lubricación / sistema de refrigeración

• Potencia de la bomba de refrigerante: 650 W

• Capacidad del depósito: 120 L

Aire comprimido:

• Conexión mín: 0,6 MPa (6 bar)

• Consumo de aire: 0,1 - 0,15 m³/h a 0,6 MPa

• Calidad de aire recomendada: ISO 8573.1 clase 2

• Consumos de aire: cambiador de herramientas adelante/atrás; amarre/desamarre de herramientas; amarre de mesa giratoria opcional

Unidad de servicio de aire comprimido:

• Filtros de drenaje: 40 μm

• Carcasa: Policarbonato

• Presión máx.: 1,5 MPa

• Aceite recomendado: ISO VG32

• Cantidad de lubricante: 90 ml

• Deshidratación: manual

• Rosca de conexión de aire: 3/8

Recorridos de eje:

• Distancia Z husillo-mesa 100 - 600 mm

Precisión:

• Precisión de repetición: ±0,008 mm

• Precisión de posicionamiento: ±0,01 mm

Pares del servomotor:

• X: 8 Nm

• Y: 8 Nm

• Z: 11 Nm

Mesa:

• Tamaño: 800 x 320 mm

• Ranuras en T (tamaño/número/paso): 14 / 3 / 100 mm

• Avance máx: 10.000 mm/min

Cambiador de herramientas:

• Posiciones: 12

• Diámetro máx. de herramienta: 70 mm

• Longitud máx. de herramienta: 300 mm

• Tiempo de cambio de herramienta: 7 s

Condiciones ambientales:

• Temperatura de funcionamiento: 19 - 21 °C

• Humedad relativa: 5 - 80% sin condensación

• Presión: 700 - 1060 hPa

• Temperatura de almacenamiento: 5 - 45 °C
