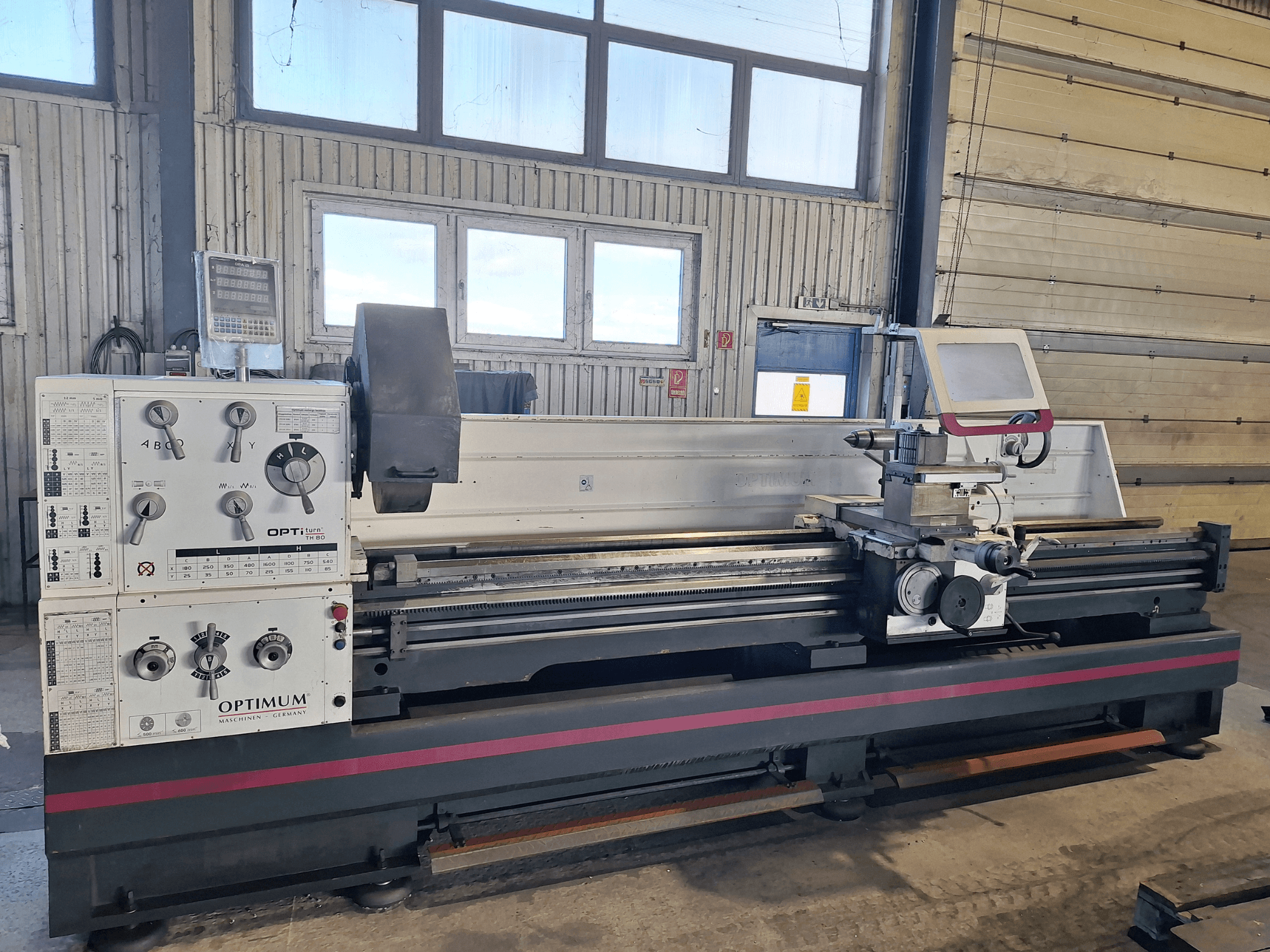

Optimum - OptiTurn TH 8030DHU-TUR-OPT-2022-00001

• Tipo y características

  • Torno de husillo líder y de tracción, alta flexibilidad, precisión y rentabilidad

  • Con indicador de posición digital preparado (ver equipamiento adicional) y soporte de acero de cambio rápido (ver equipamiento adicional)

• Información de envío

  • Medidas del embalaje: Longitud 4770 mm, Anchura 1150 mm, Altura 1840 mm

  • Pesos: Bruto 4480 kg, Neto 3870 kg

• Datos técnicos

  • Capacidad de carga 1,4 t/m

  • Áreas de trabajo:

    • Altura máx. 400 mm

    • Diámetro de giro por encima de la bancada de la máquina 800 mm

    • Diámetro de giro por encima del carro de cepillado 570 mm

    • Anchura de la bancada 400 m

    • Anchura máx. 3050 mm

    • Diámetro de giro en el puente de la bancada 1035 mm

    • Longitud de giro en el puente de la bancada 250 mm

  • Gama de velocidades

    • Número de marchas 16

  • Velocidad de movimiento rápido

    • Velocidad de avance rápido 3800 mm/min

    • Explicaciones sobre el movimiento rápido máx. 5 min (pausa de 30 min.)

  • Datos eléctricos:

    • Potencia del motor de accionamiento 11 kW

    • Tensión de alimentación 400 V

    • Frecuencia de red 50 Hz

    • Conexiones eléctricas: Valor nominal total 12 kW

  • Sistema de lubricante refrigerante:

    • Potencia de la bomba de refrigeración 150 W

  • Husillo:

    • Mandril de husillo Camlock DIN ISO 702-2 No. 8

    • Diámetro de paso del husillo/vástago 105 mm

    • Cono del husillo Ø113 (cono 1:20) mm

    • Altura máx. del portaherramientas 32 mm

  • Contrapunto:

    • Contrapunto MK 5

    • Carrera de la caña del contrapunto 235 mm

    • Diámetro de la caña del contrapunto 90 m

  • Pasos:

    • Paso métrico 0,45 - 120 mm/rev (54 pasos)

    • Paso imperial 80 - 7/16 Gg/1" (60 pasos)

    • Paso diametral 7/8 - 160 (42 pasos)

    • Paso de rosca modular 0,25 - 60 mm/rev (46 pasos)

  • Recorrido

    • Recorrido carro superior 230 mm

    • Recorrido carro superior 2900 mm

    • Recorrido carro transversal 368 mm

  • Avance:

    • Rango de avance longitudinal 0,044 - 1,48 mm/rev (25 avances)

    • Rango de avance plano 0,022 - 0,74 mm/rev (25 avances)

• Características de diseño y seguridad

  • Guía del eje Z templada y rectificada

  • Montaje del husillo Camlock DIN ISO 702-2 nº 8

  • Patín fabricado con precisión; todas las guías ajustables mediante tiras de cuña

  • Rango de ajuste carro superior ± 90

  • Concentricidad garantizada de la nariz del husillo mejor que 0,015 mm

  • Ondas, ruedas y husillo principal en baño de aceite

  • Ruedas dentadas lisas, templadas y rectificadas con 2 rodamientos de rodillos cónicos de precisión ajustables

  • Palanca de selección clara para conmutar los avances

  • Diseño cerrado del engranaje de avance rápido

  • Engranajes y ejes templados y rectificados en baño de aceite en cojinetes de precisión

  • Volantes desacoplados y probados según EN 23125

  • Interruptor bicanal derecha-izquierda probado según EN 23125

  • Interruptor con cálculo del ciclo de vida, probado según EN ISO 13849

  • Rotación derecha/izquierda en el carro de la bancada mediante husillo de conmutación conmutable

  • Lubricación central en el carro de la cama

  • Dispositivo de refrigerante con depósito de refrigerante separado con indicador de nivel y separador de aceite; vaciado y limpieza fáciles y completos según DIN

  • Husillo de avance

  • Interruptor de soplado de parada de emergencia, interruptor de protección del motor, interruptor principal bloqueable

  • Dispositivo de parada de emergencia con mando de pedal

  • Volantes de seguridad con función de desbloqueo en el eje X

  • Volantes con escala fina ajustable 0,04 / 0,02 mm

  • Contrapunto para torneado cónico ± 10 mm ajustable

  • Contrapunto y volante con escala fina ajustable

  • Manivela del contrapunto para cambio de posición

  • Caña del contrapunto con dos relaciones ajustables 1/4 ó 1/1 de vuelta

  • Avance rápido: pulsador y palanca selectora para activar el avance rápido en dirección plana y longitudinal; no desconecta toda la máquina al retroceder hasta el final de carrera

  • Final de carrera de seguridad con contactos de apertura positiva

  • Freno motor eléctrico con parada de emergencia rápida; parada rápida sin ruedecilla en funcionamiento normal

  • Sistema eléctrico con componentes Siemens

  • Cadena portacables para un tendido cuidadoso de conductos y mangueras

Equipamiento adicional

• Indicador digital de posición DPA 21 con escalas de vidrio

• Soporte de acero de cambio rápido SWH 9-D

• Soporte de acero 41 x 180 tipo D para cinceles cuadrados (altura máx. de la herramienta 32 mm)

• Bisel fijo (luneta) paso máx. Ø 150 mm

• Bisel móvil (luneta/seguidor) paso máx. Ø 130 mm

• Luz de máquina / Lámpara de máquina LED

• Casquillo reductor MK 5 / MK 7

• Punto de centrado fijo MK 5

• Punto de centrado fijo MK 5, aleado

• Tope de posición con ajuste fino

• Juego de engranajes de cambio

• Aceite de calidad incluido

• Herramientas de trabajo
