- ➤ MSC Chemnitz BFT90/5 MSC | Mandrinadora usada

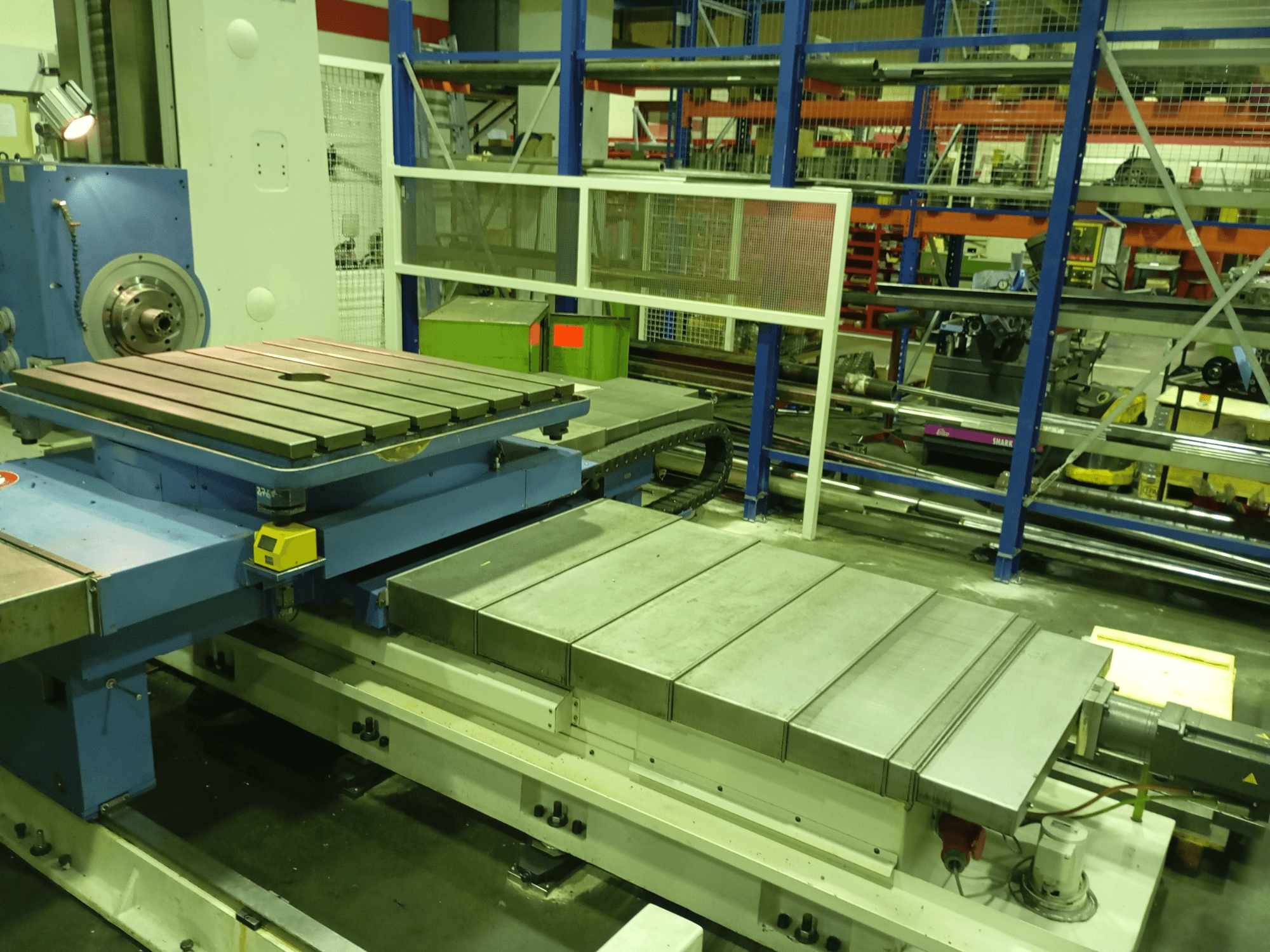

Esta mandrinadora de 5 ejes MSC Chemnitz BFT90/5 fue fabricada en 2009. Cuenta con un tamaño de mesa sustancial de 1000 x 1120 mm con una carga máxima de la mesa de 2,5 t. La máquina ofrece impresionantes velocidades de avance de 4000 mm/min y un rango de velocidad de husillo de 4 - 1600 rpm. Si desea obtener capacidades de mandrinado de alta calidad, considere la máquina MSC Chemnitz BFT90/5 que tenemos a la venta. Póngase en contacto con nosotros para obtener más información.
Resumen
- marca: Other
- año: 2009
- MODELO: BFT 90/5 TNC 320
- horas de producción: 3093
- tipo de aplicación: Otras máquinas herramienta
- Ubicación: Alemania
- tipo de máquina: Mandrinadora (Metal)
- Marca de unidad de control: HEIDENHAIN
Información técnica - Other BFT 90/5 TNC 320
Unidad de Control
- Marca del control: HEIDENHAIN
- Modelo del control: TNC 320
Dimensiones
- Altura de la máquina: 3160 mm
- Longitud de la máquina: 5800 mm
- Peso de la máquina: 8900 kg
- Ancho de la máquina: 3400 mm
- Carga de mesa: 2500 kg
Recorrido
- Número de ejes: 5
- Recorrido eje X: 1000 mm
- Recorrido eje Y: 1000 mm
- Recorrido eje Z: 1800 mm
Especificación Técnica
- Velocidad del husillo: 1600 RPM
- Tamaño del cono: SK 40
Información adicional
Tamaño de la mesa: 1000 x 1120 mm
Eje B (rotación de la mesa) 360°
Velocidad de avance (X/Y/Z): 4000 mm/min
Diámetro del husillo: 90 mm
Recorrido del eje W: 710 mm
Dimensiones del armario de control (L x A x A): 2,0 x 0,75 x 2,0 m
Rango de temperatura: 15-40 °C
Sistema eléctrico: trifásico/50 Hz; tensión nominal 380 V; tensión de control 24 V
Carga conectada: 40 kW
Corriente nominal del fusible: 100 A
Consumo de energía típico: aprox. 7,5 kW
Tiempo de funcionamiento del cabezal 3069 h
Horas de encendido 10402 h
Revisión general: 2009
Información general Retrofit
El reequipamiento incluye:
Sistema de control: TNC 320
Nuevos accionamientos en todos los ejes
Nueva mesa
Nuevo sistema de sujeción
Nuevas unidades de medios
Nueva unidad de control manual
Nuevo sistema de refrigeración
Nueva unidad hidráulica
30 escalas de medición (sistemas de medición lineal)
Fabricante del control SK 40
Control CNC: TNC 320
Reequipamiento eléctrico completo
Nuevo cableado en toda la máquina
Integración del sistema CNC (TNC 320)
Nuevas entradas y salidas (E/S)
Nuevos sensores y sistemas de medición
Circuitos de control y circuitos de seguridad actualizados
Moderno sistema de control CNC
Mayor precisión gracias a los nuevos sistemas de medición
Mayor fiabilidad
Mayor rendimiento gracias a los nuevos accionamientos
Reducción de los tiempos de inactividad gracias a las nuevas unidades auxiliares
Nueva documentación eléctrica
Esquemas actualizados
Incluye sistemas de alimentación eléctrica, control, interfaz de máquina, panel de operador y accionamientos
Se mantiene la base de la máquina
Mandrinadora de mesa MSC Chemnitz
Tipo: BFT 90/5 MSC - 5 ejes
*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
