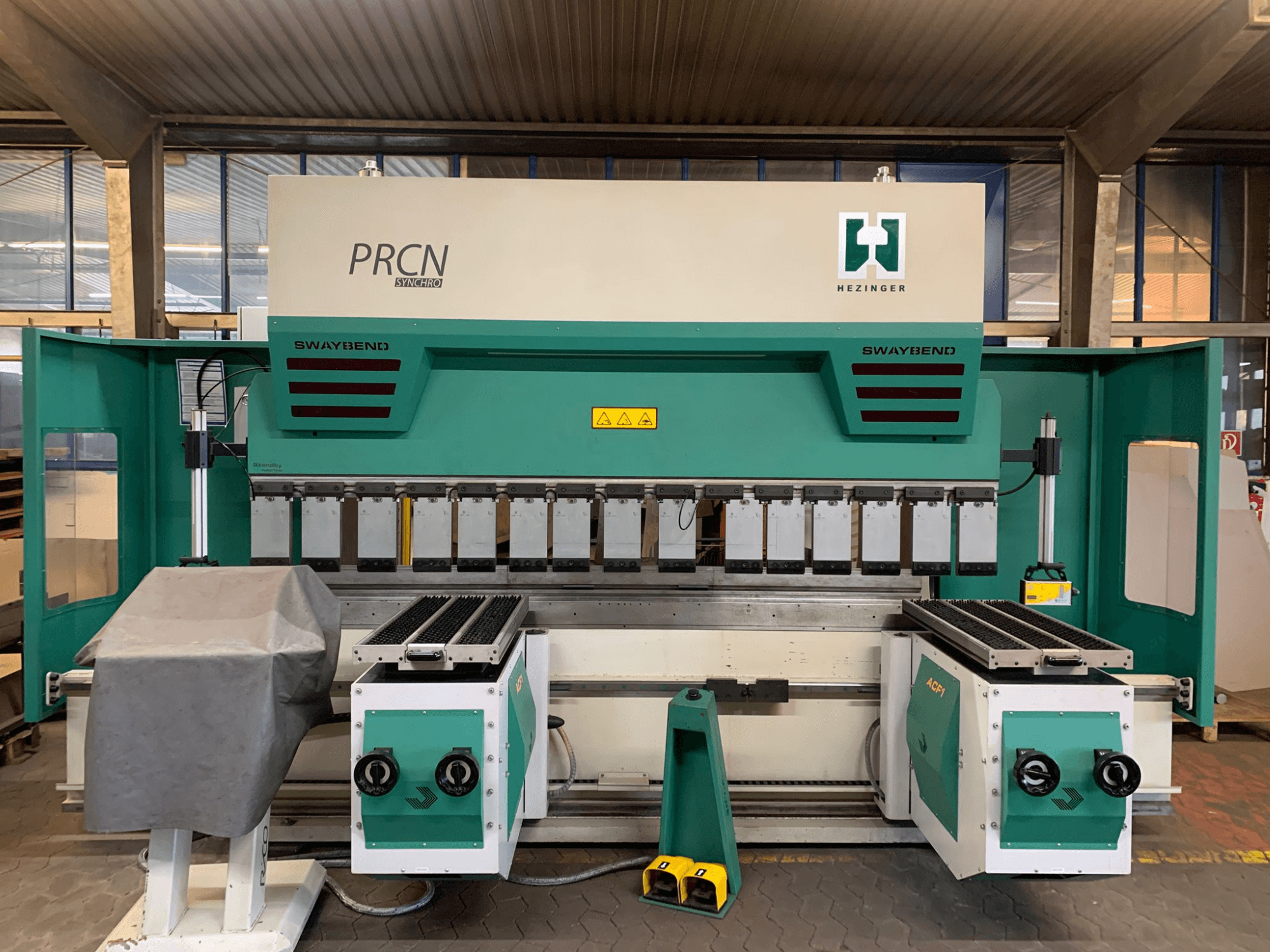

Other - PRCN Synchro 30135DE-BEN-OTH-2013-00001

Distancia entre los bastidores laterales: 2600 mm

Potencia del motor: 11 kW

Altura de apertura: 400 mm

Profundidad de la garganta: 400 mm

Velocidad de aproximación: 200 mm/s

Velocidad de trabajo: 0–10 mm/s

Velocidad de retorno: 150 mm/s

Velocidad del eje X: 500 mm/s

Precisión de posicionamiento del eje X: ±0,05 mm

Recorrido del eje R: 150 mm

Velocidad del eje R: 170 mm/s

Precisión de posicionamiento del eje R: ±0,20 mm

Repetibilidad del eje R: ±0,20 mm

Rango de recorrido Z1-Z2: aprox. 2500 mm

Velocidad de los ejes Z1-Z2: 2000 mm/s

Precisión de posicionamiento de Z1-Z2: ±0,10 mm

Repetibilidad de los ejes Z1-Z2: ±0,10 mm

Sistema de seguridad láser: Fiessler AKAS LC-II F

Sistema hidráulico: Hoerbiger

Memoria de productos y herramientas: 64 MB

Interfaces: 2 × USB, RS232C, interfaz de red, interfaz PLC

Posicionamiento independiente de los dedos Z1-Z2: Sí

Dedo del tope trasero derecho de movimiento libre: Sí

Recorrido del dedo derecho: 200 mm

Ajuste relativo del dedo derecho: +100 mm / -100 mm

Brazos neumáticos de sujeción de chapas con rodillos de bolas: Sí

Sistema de ayuda al plegado controlado por CNC: ACF1

Número de ayudas de plegado motorizadas: 2

Capacidad de carga de los dispositivos auxiliares de plegado: aprox. 150 kg por unidad

Rango de apoyo de los dispositivos de ayuda al plegado: aprox. 900–1500 mm

Ancho de la ayuda de doblado por brazo: aprox. 350 mm

Ajuste de altura de los dispositivos de ayuda al doblado: ±60 mm

Ajuste de profundidad de los dispositivos de flexión: 0-60 mm

Precisión del dispositivo de ayuda para flexión: ±0,2 mm

Área de trabajo del brazo de soporte: 500 mm

Altura máxima de la caja con el sistema de herramientas elevado: hasta 240 mm

Sujeción de la herramienta: sujeción superior neumática

Horas de funcionamiento: aprox. 11 270 h
