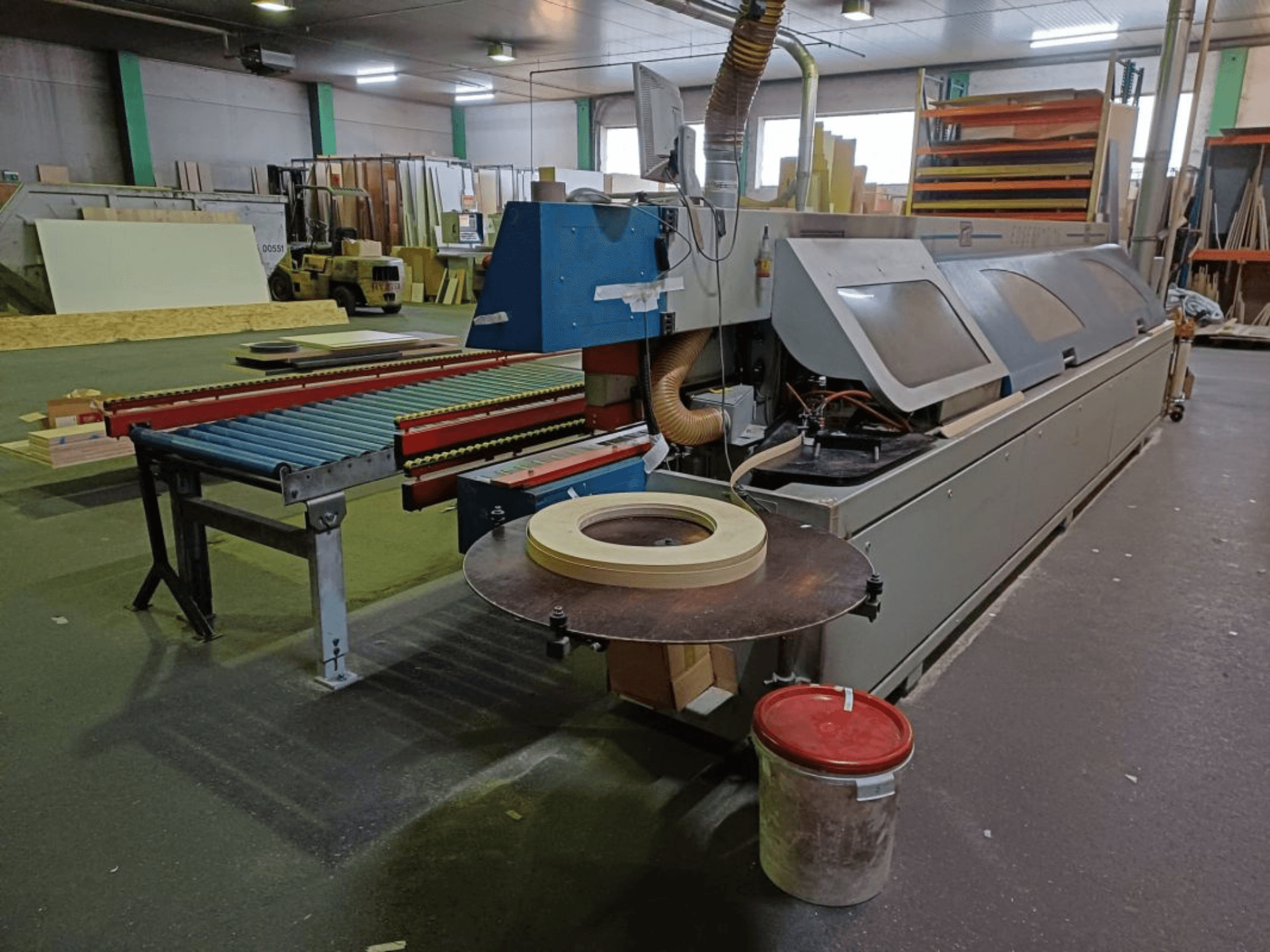

OTT - TWISTERAT-EDG-OTT-2005-00001

• Aplicación de adhesivo: Proceso de adhesivo de fusión en caliente/frío; rodillo de aplicación con rotación sincrónica y contraria

• Grosor del canto: 0,3-10 mm

• Grosor de la pieza de trabajo: 8-60 mm

• Anchura de la pieza de trabajo: 70 mm como mínimo

• Longitud de la pieza: mínimo 150 mm

• Presión de trabajo: 6 bar

• Potencia de avance: 3,0 kW

• Velocidad de avance: 14-20 m/min

• Conexión eléctrica: 3x 400 V, 50 Hz

• Requisitos de extracción: 1x Ø180 mm a 20 m/s = 35 m³/min

• Velocidad del aire (mínima) 20 m/s

• Consumo de aire comprimido: aprox. 300 l/min

Unidades de procesamiento / equipos en la máquina

• Unión:

  • 2 x 2,2 kW, n=14.600, 250 Hz; dos husillos de trabajo controlados por aplicación

• Unidad de encolado combinado:

  • Tolva superior intercambiable para EVA, adhesivo termofusible PUR o granulados de limpieza; volumen de la tolva 2,5 l

• AKM (almacén automático de cantos):

  • Almacén automático de cantos con control óptico para cantos en tiras de longitud fija

• Tapado:

  • 2 x 0,8 kW, n=12.000, 200 Hz; giro automático 0°/5°; 2 hojas de sierra HM Ø140 x 3,2 x 16, z=34

• Fresado a ras:

  • 2 x 0,7 kW, n=12.000, 200 Hz; palpado unilateral; 2 cabezales de cuchillas indexables con punta de metal duro HF70, Ø70 x 20 x 16, z=4

• Fresado fino (bisel 15°/30°/45°):

  • 2 x 0,3 kW, n=12.000, 200 Hz; palpado a dos caras; 2 cabezales de cuchillas de metal duro indexables HF70, Ø70 x 20 x 16, z=4

• AWSR (radio R2-R5):

  • 2 juegos de cambio rápido para fresa fina, 2 x 0,3 kW; 2 cabezales de fresa de metal duro AR73 x 16 x 16, z=3, R2-R5

• AKF (fresado copiador):

  • Fresado de copia automatizado con dos husillos de trabajo separados para caras frontales y radios longitudinales; 2 x 0,37 kW, 12.000 rpm; herramientas R1-R3

• Rascador:

  • 2 x rascadores de metal duro, avance automático

• Rascador de superficie:

  • 2 x rascadores de metal duro, con dispositivo de ajuste fino

• Juego PU:

  • Dispositivo de pulverización de 5 vías (2 x agente antiadherente, 1 x lubricante, 2 x agente limpiador), dispositivo de pulido fino con disco de tela

• Limpieza de cantos:

  • 2 x 0,2 kW, n=2.800, 50 Hz, cepillos oscilantes
