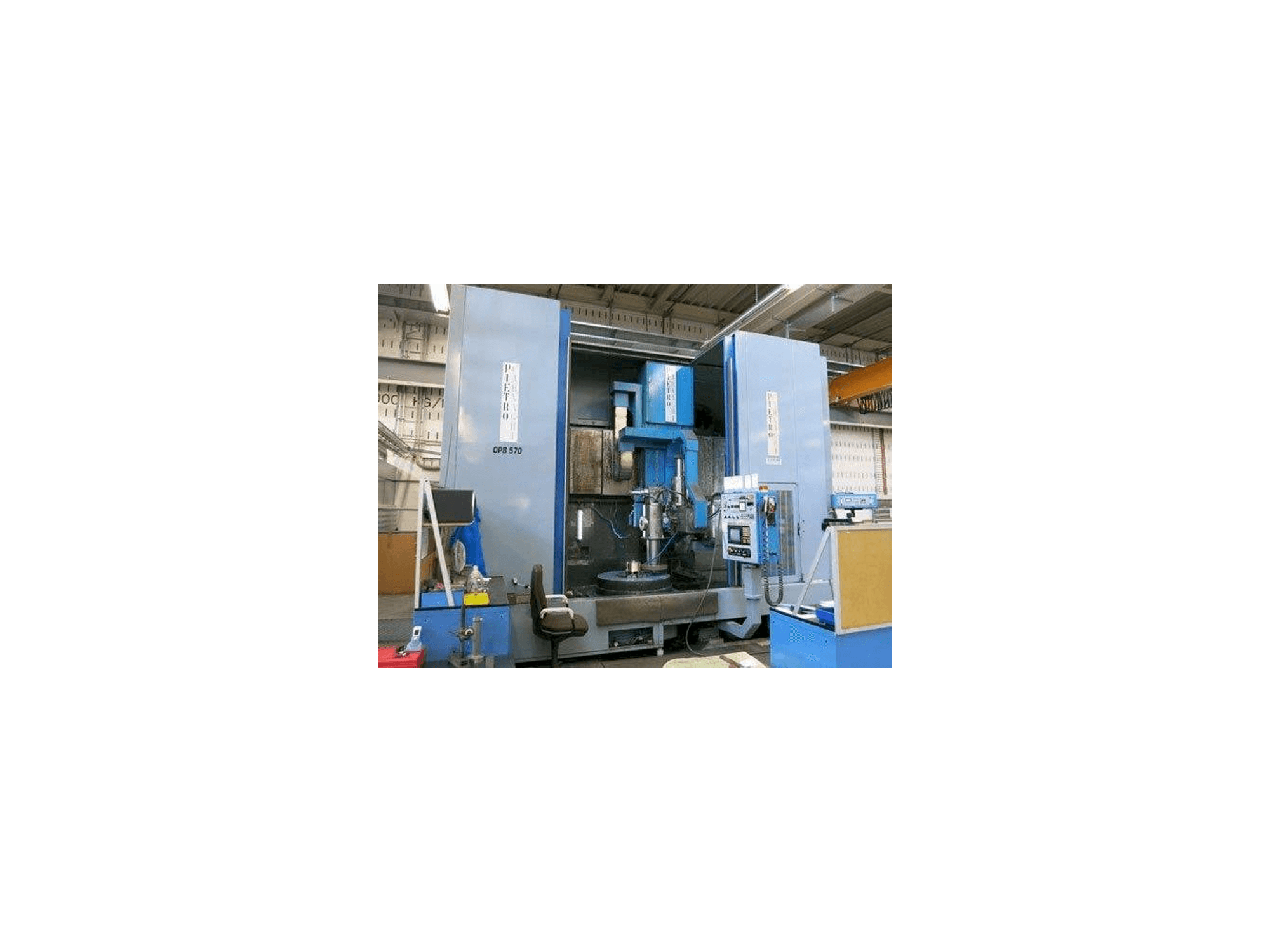

PIETRO CARNAGHI - ATF 8 SHIT-MIL-PIE-1980-00001

Equipamiento adicional

• Dispositivo de equilibrado automático
• Dispositivo de contaje
• Varias bridas porta ruedas

Beneficios de la máquina

Ventajas cualitativas de la máquina

• Vagón para la molienda (transversal): desplazamiento vertical 650 mm
• Vagón para avances de trabajo (transversales): 0. 0005 - 50 mm/rev.
• Vagón para avances de trabajo (transversal): 0. 01 - 2000 mm/min
• Vagón para el rectificado (transversal) rápido 4: m/min
• Vagoneta para rectificado (transversal) incremento mínimo: 0. 001 mm
• Vagón para el esmerilado (transversal) precisión giratoria: 5 seg.
• Husillo 1 (para rectificado redondo exterior) diámetro de la muela: 250 - 400 mm
• Potencia del eje 2 (a la mejilla): 15 kw
• Revoluciones del husillo 3 (para el rectificado interior) 3000 - 6000 rpm
• Diámetro de las 3 ruedas del husillo: 250 mm

Ventajas técnicas de la máquina

• Cabezas de rueda: 4 unidades
• Diámetro de la mesa magnética: 1000 mm
• Diámetro máximo de paso: 1200 mm
• Altura de molienda: 420 mm
• Diámetro máximo de rectificado exterior: 1100 mm
• Diámetro de la mesa de torneado: 1000 mm
• Revoluciones de la mesa de torneado: 5 - 150 rpm
• Potencia de la mesa giratoria: 10 kw
• Vagoneta para la molienda (transversal): incluye tornillos de bolas
• Vagoneta de molienda (transversal): recorrido transversal 1180 mm

Más información

- Potencia del husillo 3: 15 KW - Husillo 4 (para rectificado interior) diámetro de la rueda: 50 mm - Diámetro mínimo de rectificado del husillo 4: 90 mm - Revoluciones del husillo 4: 15000 rpm
