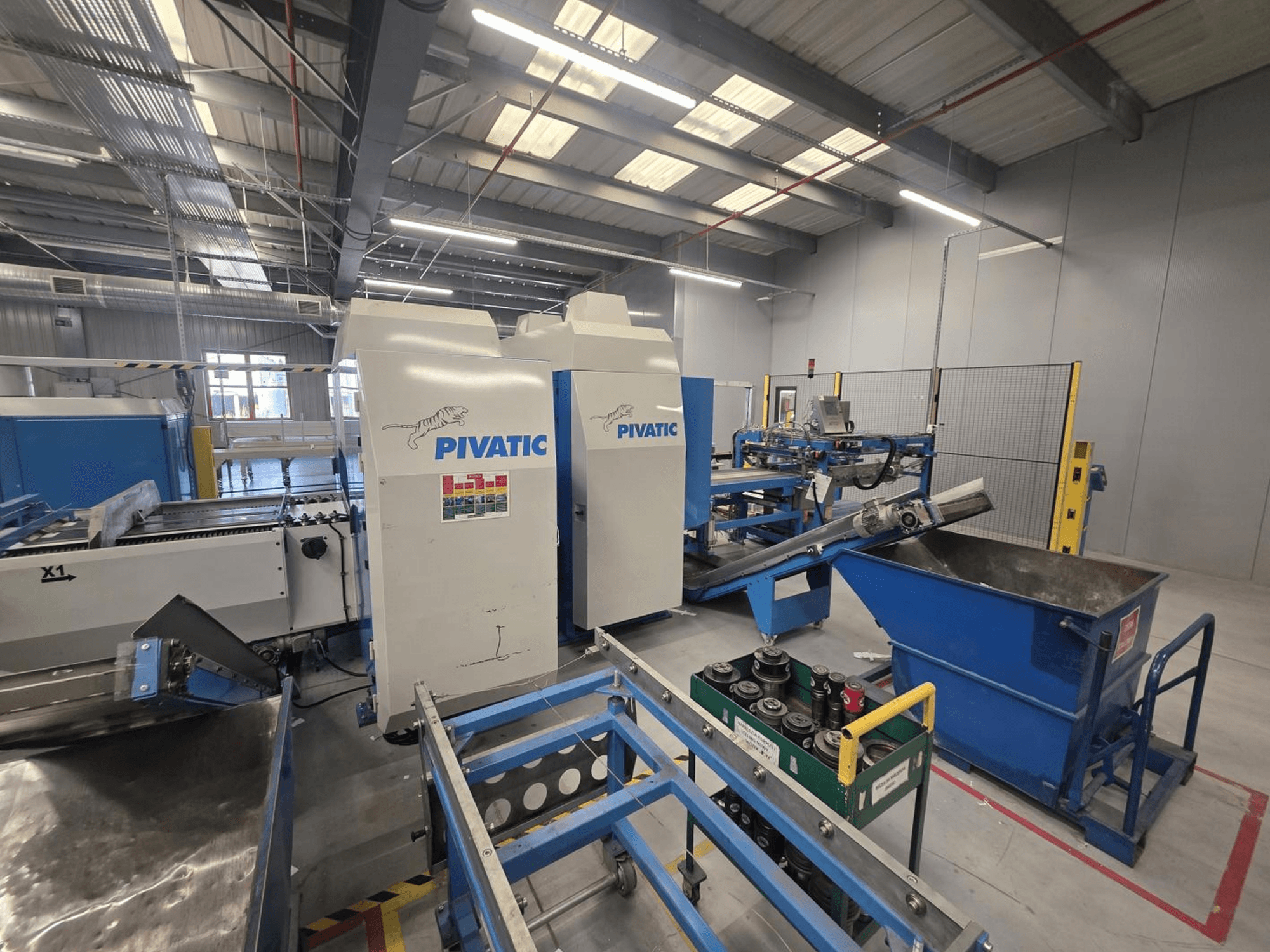

Pivatic - Punching Line PCC80-e TT HTPL-PUN-PIV-2013-00001

• Aplicación: Fabricación en serie de piezas de chapa plana (paneles, soportes, carcasas, piezas para armarios eléctricos, etc.) que requieran orificios, recortes y muescas

• Flujo del proceso: Bobina → desenrollado → enderezado → posicionamiento → punzonado TT → punzonado HT → corte de piezas → descarga/apilado

• Especificaciones técnicas:

  • Ancho de la chapa: 60–830 mm

  • Espesor de la chapa: 0,5–2,0 mm (versión disponible para hasta 4,0 mm)

  • Peso máximo de la bobina: 5 000 kg

  • Potencia instalada: 20 kW

  • Alimentación eléctrica: 3 x 400 V + PE

  • Frecuencia: 50 Hz

• Sistema de punzonado:

  • TT (torreta gruesa): punzonado CNC con herramientas estándar tipo casete para agujeros, recortes y contornos flexibles

  • HT (herramienta rígida): segunda sección de punzonado que utiliza herramientas específicas para operaciones repetitivas

• Requisitos de espacio:

  • Superficie ocupada por la línea principal: 17,5 x 5,5 m

  • Espacio adicional para chatarra: 1,5 m

  • Espacio adicional para la sección HT: 1,55 m

• Estado de la máquina: Totalmente operativa y en producción; posibilidad de inspección y prueba

Equipamiento adicional

• Incluido:

  • Carros de posicionamiento de bobinas

  • Desbobinadora de bobinas

  • Enderezadora de chapas

  • Panel de control para la unidad de desenrollado/enderezado y los carros para bobinas

  • Panel de control principal

  • Transportador basculante para la descarga selectiva del producto

  • Módulo de transporte y apilado

  • Sistema de seguridad con protecciones fijas y barreras fotoeléctricas

  • Armario de control con unidad de potencia hidráulica

  • Carros portacassettes de herramientas

  • Estación de transporte y almacenamiento de herramientas rígidas

• No incluido:

  • Herramientas de punzonado

  • Casetes de herramientas

  • El robot que aparece en algunas fotos
