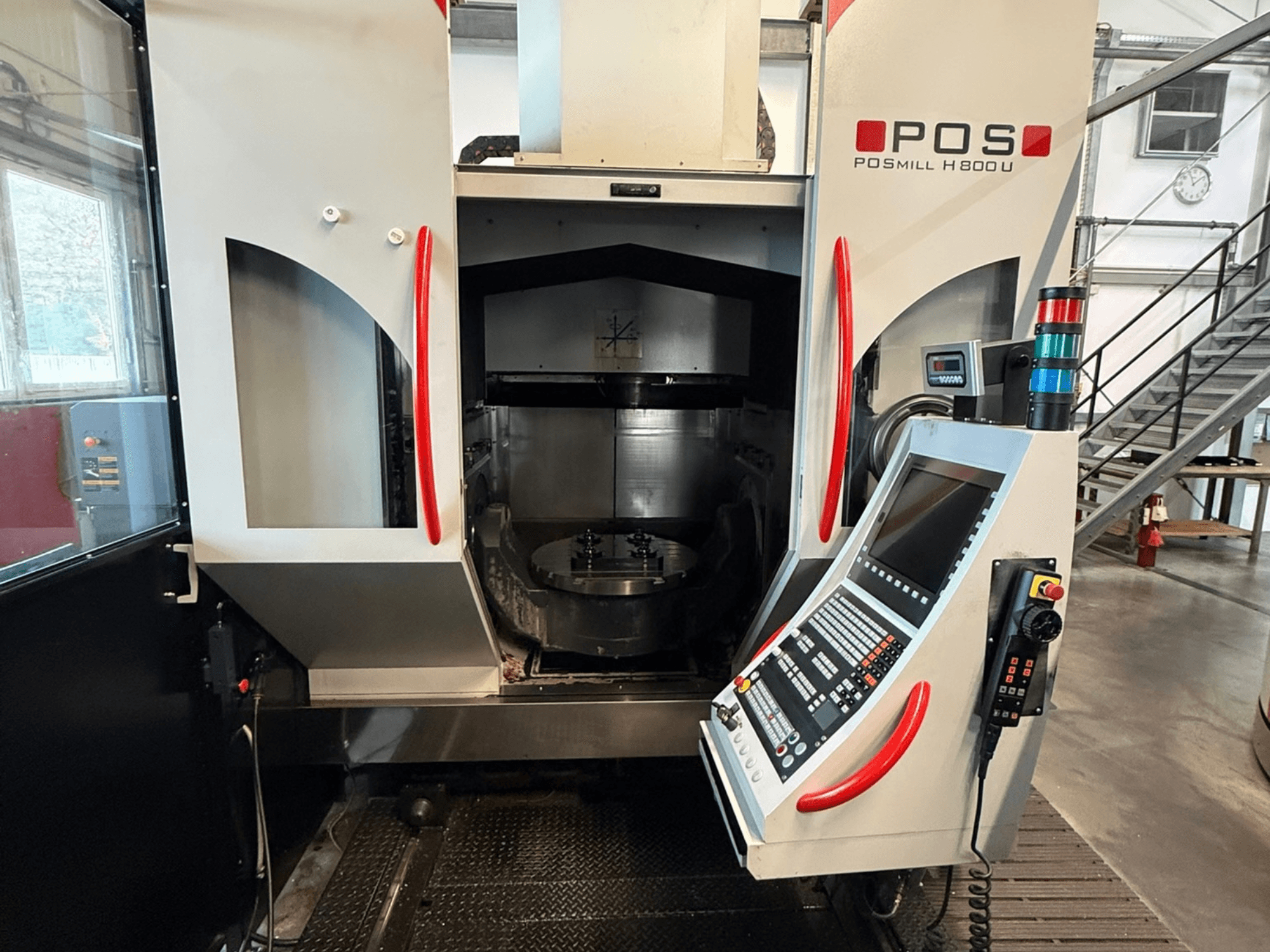

POSmill - H 800 UDE-MIL-POS-2015-00002

- Rango de giro: de -120 a +120 grados

- Mesa giratoria: 360 grados continuos

- Husillo: refrigeración a través del husillo (CTS / IKZ) a 70 bar con unidad de filtro de correa

- Dimensiones de la mesa: Ø 800 mm (mesa Kessler)

- Cambiador de herramientas: HSK-A 63 de 96 posiciones

- Sistema de medición lineal: Heidenhain XYZ con aire de purga

- Refrigerador del armario de control: aire-aire activo

- Carga conectada: 90 kVA

- Corriente a plena carga: 125 A

- Corriente máxima de carga: 200 A

- Tensión: 400 V, 50 Hz

- Horas de funcionamiento con el control activado: 27 157 h (a finales de 2025)

- Horas de funcionamiento del programa: 21 340 h (a finales de 2025)

- Equipamiento adicional:

- Refrigeración por aceite para el 4.º y el 5.º eje, controlada

- Enfriador de husillo regulado

- Sistema de medición rotativo Heidenhain

- Módulo cinemático Heidenhain, incluida esfera de referencia

- Transportador de virutas externo con correa articulada

- Bomba de refrigerante en el cabezal mediante funciones M

- Bomba del dispositivo de lavado de virutas

- Separador electromecánico de aceite y refrigerante

- Control automático del nivel de refrigerante

- Cambio de herramientas con manejo trasero y pantalla

- Puerta de protección del cambiador de herramientas

- Conexión hidráulica triple en el centro de la mesa

- Conexión de aire simple en el centro de la mesa

- Control de temperatura de la unidad de refrigerante

- Preparación para la medición de la pieza

- Medición de la pieza por infrarrojos - Sonda táctil 3D

- Medición de herramientas mediante láser BLUM (puente láser)

- Módulo anticolisión DCM de Heidenhain

- Sistema de automatización: automatización de palés FCS RP 400 (puesta en servicio a principios de septiembre de 2018)

- Posiciones de palés: 12

- Tamaño de los palés: 400 x 400 mm

- Peso máximo de transferencia: 500 kg
