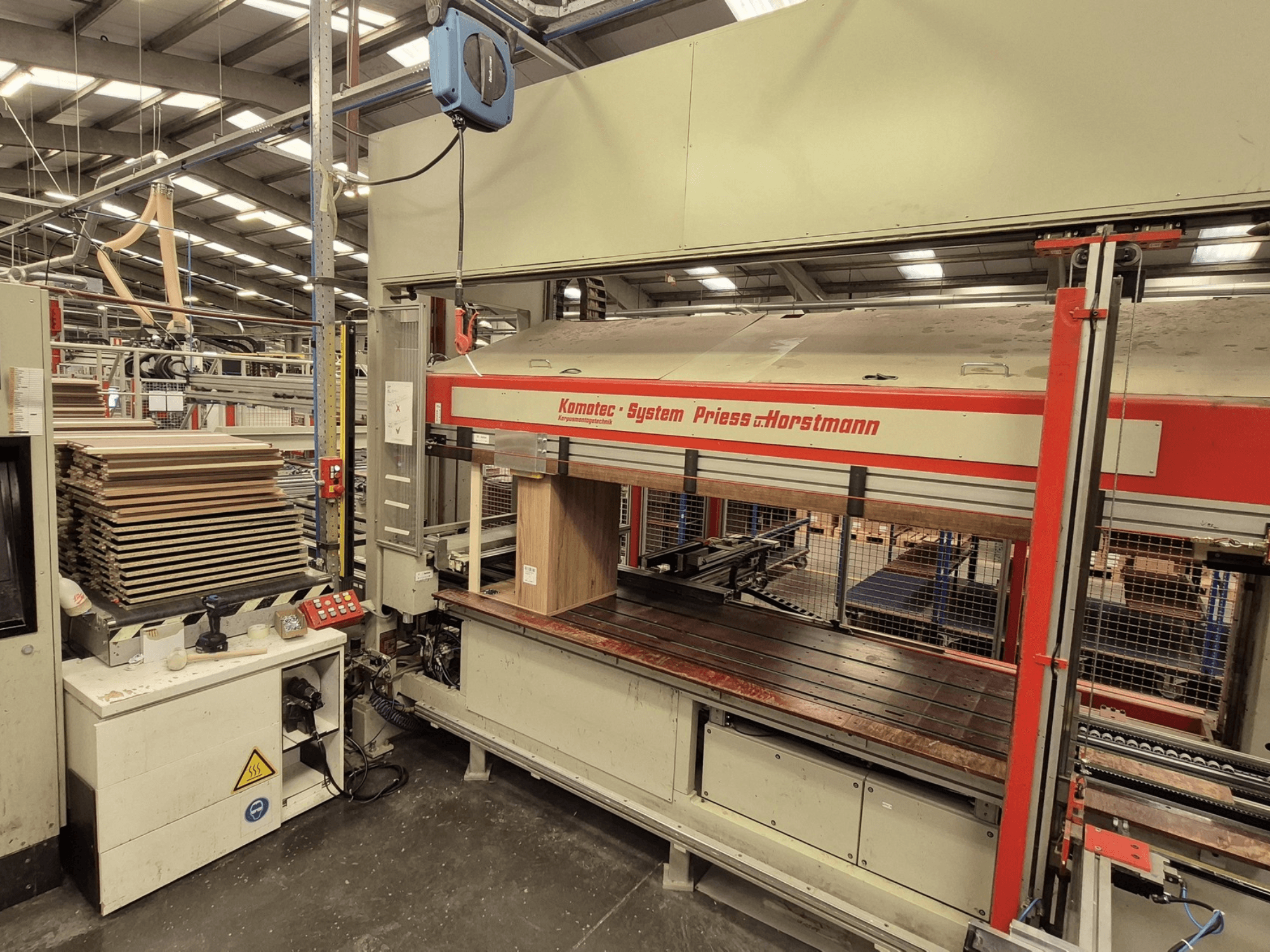

PREISS U HORTSTMANN - KP-5-CNCBE-PRE-PRE-2003-00001

• Dimensiones de la pieza de trabajo

  • Altura del armario: 300-2500 mm

  • Anchura del armario: 300-1200 mm (anchuras menores posibles manualmente con rellenadores)

  • Profundidad del armario: 160-700 mm

  • Espesor lateral máximo: 56 mm (incluidos los accesorios)

• Requisitos de funcionamiento

  • Alimentación eléctrica 400 V ±10%, 50 Hz, trifásica, aprox. 10 kW

  • Aire comprimido: 6-7 bar, exento de aceite y seco

  • Espacio/ergonomía: Altura mínima del local 3700 mm; altura de trabajo 930 mm

• Configuración visual (colores RAL)

  • Máquina y armario de control RAL 7032 Kieselgrau

  • Soportes y protecciones de seguridad: RAL 3000 Feuerrot

  • Motores y campanas de extracción: RAL 9005 Mattschwarz

Equipamiento adicional

• Sistema pulmón

  • Transportadores de rodillos (Roba)

    • Roba_11: ~2800 mm de longitud, 700 mm de anchura útil; transmisión por correa redonda dividida; dos motores de 0,55 kW; 60 m/min; 1 tope final fijo + 1 tope central controlable

    • Roba_12: ~2800 mm de longitud, 700 mm de anchura útil; motor de 0,55 kW; 60 m/min; controles primarios del operador (arranque/parada, parada de emergencia)

    • Rodillos: Ø60 mm, revestidos de plástico; paso 128 mm

    • Altura de trabajo: 930 mm (±20 mm)

  • Transportadores transversales (QF)

    • QF_11 y QF_12: 8 correas dentadas; motores de 0,55 kW con convertidores de frecuencia

    • Velocidad: 40 m/min a 50 Hz

    • Funcionamiento: Inclinable neumáticamente (hoch schwenkbar)

    • Anchura transversal total: ~1720 mm

• Unidad ZWA-1-CNC

  • Dimensiones de la pieza: altura del armario 300-2500 mm; anchura 300-1200 mm; profundidad 160-700 mm

  • Funcionamiento: Alimentación eléctrica y de aire comprimido mediante prensa de carcasa posterior

  • Altura de trabajo: 930 mm

  • Espacio: Altura mínima de la sala 3700 mm

  • Construcción: Bastidor sólido y resistente a la torsión con guías de precisión para la mesa elevadora
