- Centro de mecanizado vertical Rambaudi RC 270

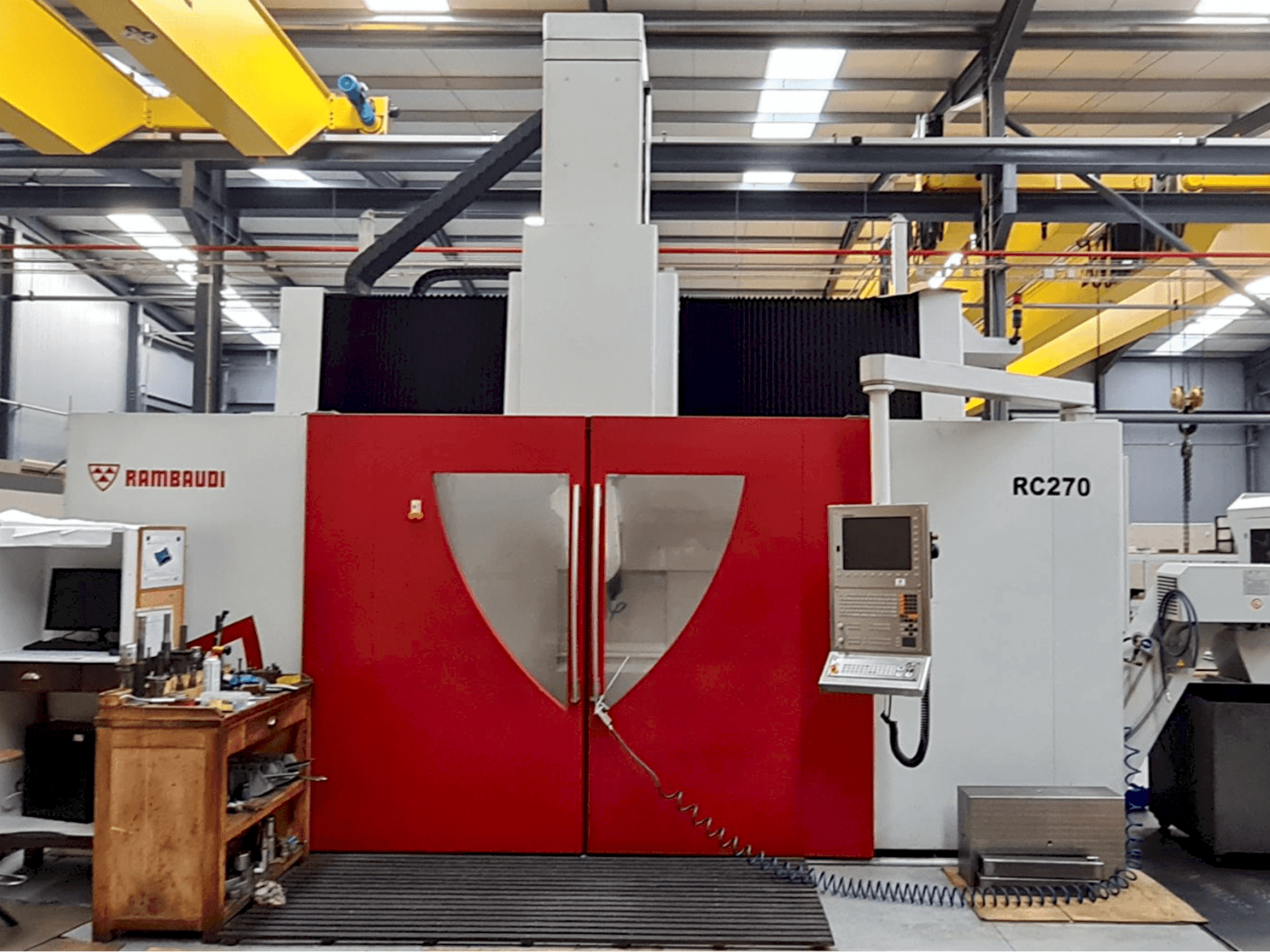

Este centro de mecanizado vertical Rambaudi RC 270 fue fabricado en el año 2014. Está equipado con una unidad de control HEIDENHAIN iTNC 530 HSCI y tiene 5 ejes. La velocidad del husillo es de 24000 rpm y funciona con un cono de herramienta HSK-A63. La máquina ha operado 38428 horas de encendido y 23655 horas de corte. Destaca por su travesaño móvil que hace que el centro de mecanizado sea adecuado para el mecanizado de alta velocidad con 5 ejes. Consulte la galería de fotos y vídeos para obtener más impresiones. Extracto de las especificaciones técnicas originales (EN) adjunto como PDF a continuación.
Resumen
- marca: Rambaudi
- año: 2014
- MODELO: RC 270
- horas de producción: 23655
- tipo de aplicación: Fresado
- Ubicación: Portugal
- tipo de máquina: Centro de mecanizado vertical
- Disponibilidad: Vendida
- Marca de unidad de control: HEIDENHAIN
Información técnica - Rambaudi RC 270
Unidad de control
- Modelo: iTNC530 HSCI
- Marca: HEIDENHAIN
Transmisión principal
- Rango de velocidad de husillo: 24000 rpm 1/MIN
- Cono de adaptación: HSK-A63
- Número de ejes: 5
Recorrido
- Eje X Recorrido: 2700 mm
- Eje Y Recorrido: 2200 mm
- Eje Z Recorrido: 1250 mm
Información adicional
- Beneficios técnicos de la máquina:
- - X y x1 = 2200 mm // velocidad: 40 m/1' // traslación longitudinal del travesaño sobre 2 pilares
- - Y = 2700 mm // velocidad: 40 m/1' // traslación transversal del soporte transversal del carnero sobre el travesaño
- - Z = 1250 mm // velocidad: 40 m/1' // traslación vertical de la viga sobre el travesaño
- - C continuo = 400 (+/- 200 °) // rotación de la cabeza alrededor del eje vertical del carnero
- - A continuo = 230 ° (+ 120 °, -110 °) // rotación del soporte del electromandril dentro de la horquilla de la cabeza
- - Precisión de los ejes lineales de la máquina (x, x1, y, z): p = 0. 015 mm / línea óptica del transductor
- - Precisión de los ejes polares de la máquina (c,a) 15 segundos de arco - repetibilidad 10 segundos de arco / codificador transductor
- - Par: c, a continuo = 1000 nm // c, a frenado = 4000 nm
- Beneficios cualitativos de la máquina:
- - Centro de fresado de control numérico con travesaño móvil, adecuado para el mecanizado de alta velocidad con 5 ejes
- - Dos columnas laterales sobre las que discurre el travesaño
- - Un travesaño que soporta el soporte transversal del carnero y la corredera en las columnas
- - Un ariete que se desliza verticalmente dentro de la silla transversal
- - Una cabeza fijada a la parte inferior del ariete
- - Una mesa de trabajo en el centro de las columnas, con las siguientes características: 2500 x 2000 mm // 10000 kg/m2 // 300 mm de espesor de la mesa de hierro fundido // 8 ranuras en t - anchura 28mm
- - La máquina está equipada con un cabezal de fresado glob 89 g de 2 ejes (c y a continuo)
- - En el interior de las horquillas del cabezal se aloja el husillo con 24000 rpm, cono de herramienta hsk-a 63
- - 38428 horas de máquina encendida // 23655 horas de corte
Beneficios de la máquina
Más información
*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
