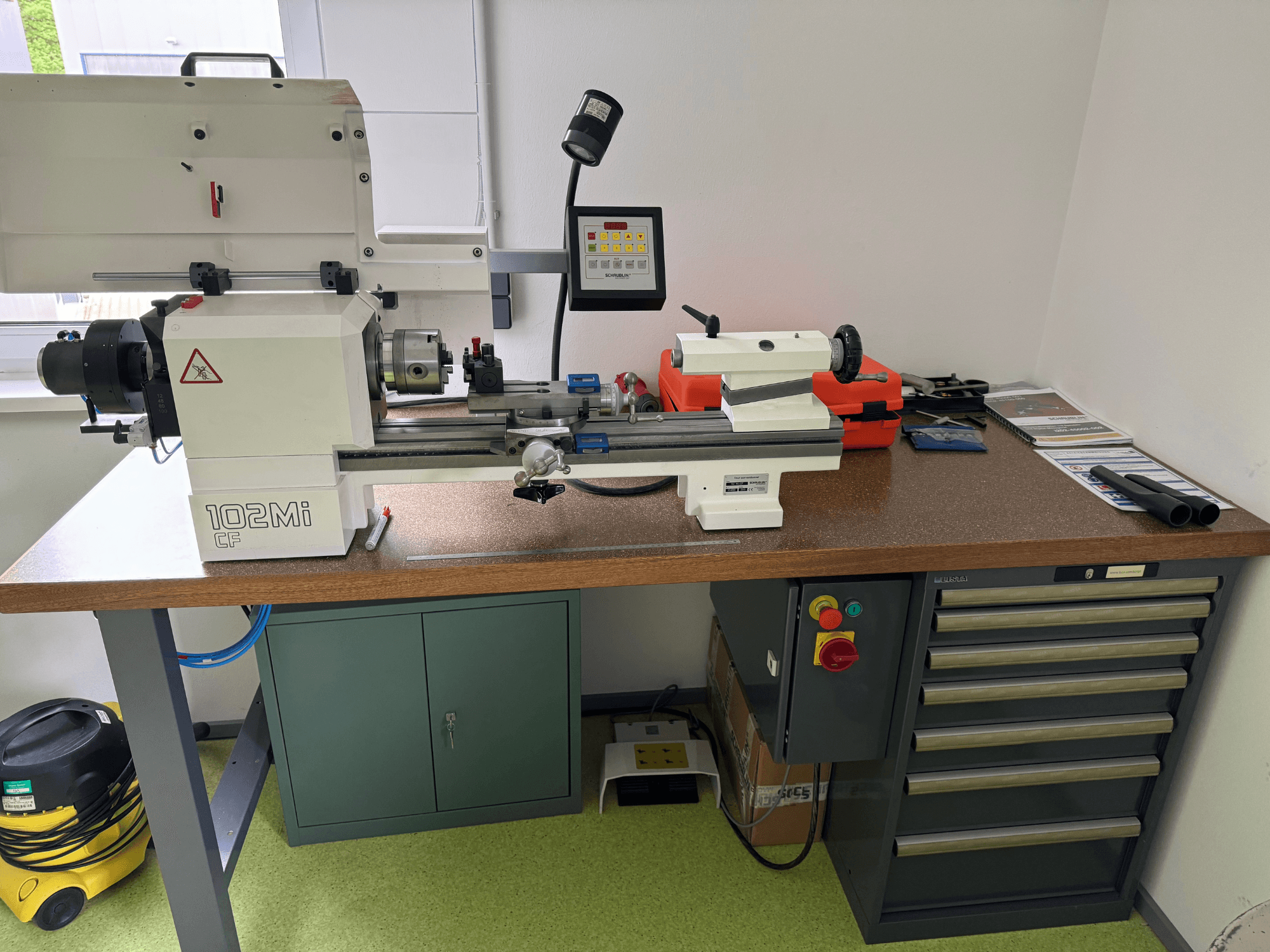

SCHAUBLIN - 102Mi W25DE-TUR-SCH-2019-00001

• Cabezal: Motor integrado

• Montaje: Montado sobre banco de trabajo (Versión CE)

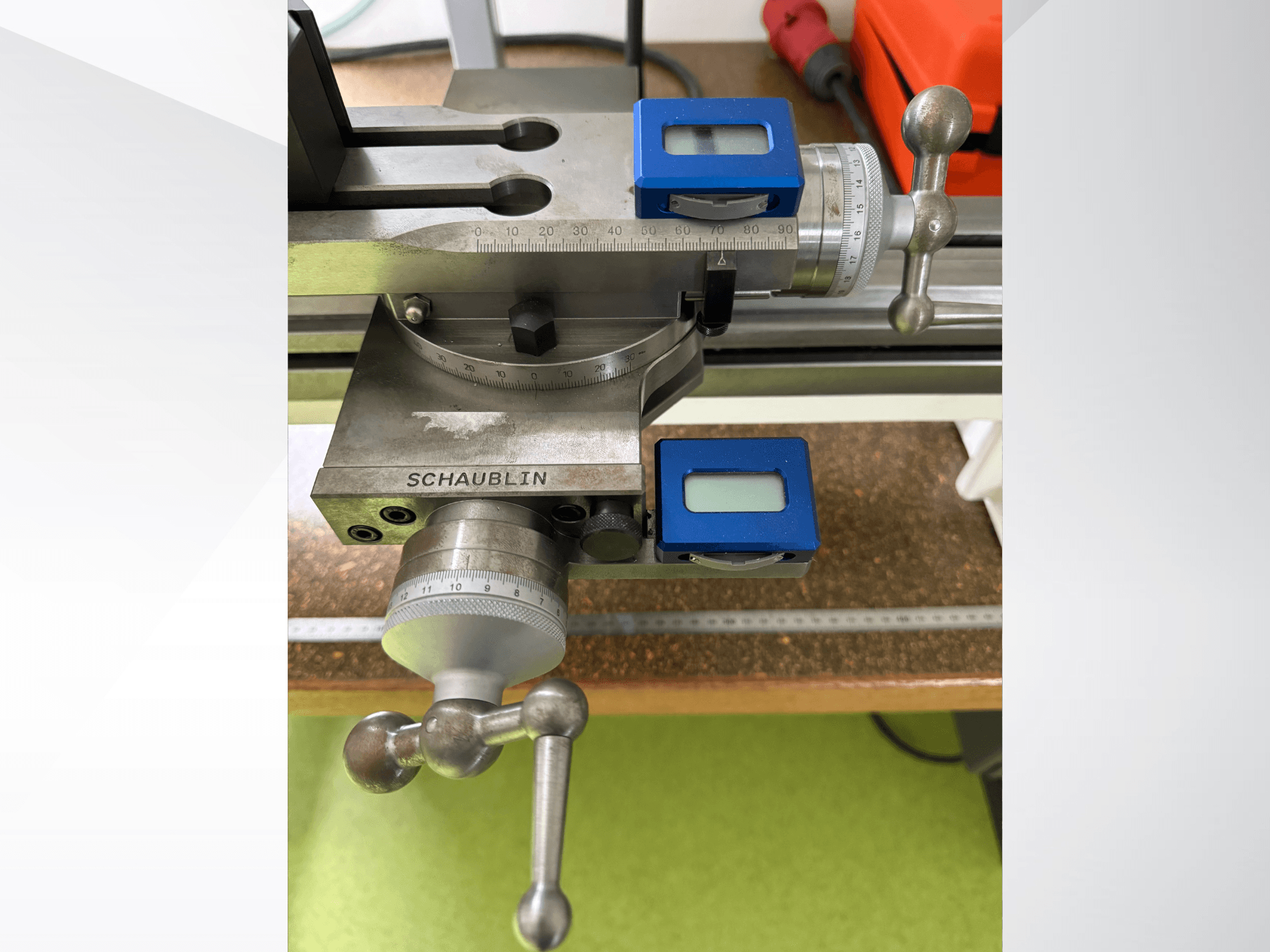

• Carro transversal: Carro transversal de manivela con dispositivo de medición digital

• Contrapunto: Cono Morse 2

Equipamiento adicional

• Banco de trabajo: 2000 x 800 x 900 mm

• Cajonera Lista 564 x 725 x 850 mm

• Dispositivo de sujeción neumático W25 con distribuidor de grafito

• Sistema de portaherramientas de cambio rápido Tripan-111S

• Portabarras de mandrinar, acodado 30°, máx. Ø12 mm

• Plato de 3 garras W25/Ø100 (fundición, manual)

• Accesorio contrapunto: Centro giratorio 60°, Ø18 mm (Gepy)

• Juego de pinzas W25 (0,5-25 mm, 50 piezas)

• Lámpara Mebiflex 70

• Máx. Diámetro admisible sobre bancada: 200 mm

• Max. Diámetro admisible sobre el carro (carro transversal): 120 mm (60 mm con soporte trasero)

• Altura central sobre la cama: 102 mm

• Altura central sobre el carro: 20 mm

• Distancia máx. Distancia entre ejes: 470 mm

• Longitud de la cama: 1.000 mm

• Altura de la bancada: 168 mm

• Accionamiento del husillo principal: Motor de CA, 1,5 kW (funcionamiento continuo)

• Opciones de tipo de husillo: W20 / W25

• Velocidad del husillo (infinitamente variable): 100 - 6.000 rpm (min-¹)

• Diámetro interno del husillo: 20 mm (W20) / 25 mm (W25)

• Capacidad Máx. Capacidad de barra: 14,5 mm (W20) / 19 mm (W25)

• Recorrido del carro (manual) sobre la bancada: 442 mm

• Recorrido transversal (eje X) 100 mm

• Resolución del eje X (Radio): 0,001 mm (digital)

• Recorrido longitudinal (eje Z): 90 mm (Opcional: 150 mm para carro superior orientable)

• Resolución del eje Z: 0,001 mm (digital)

• Husillo de rosca trapezoidal: Ø 9 x 2 mm de paso

• Máx. Sección del mango de la herramienta 16 x 16 mm (Sistema Multifix) / 12 x 12 mm (Sistema Tripan)

• Diámetro del portaherramientas: 20 mm (Sistema Multifix) / 12 mm (Sistema Tripan)

• Contrapunto estándar: Cono interno Morse 2, diámetro exterior del husillo 30 mm, carrera 80 mm

• Contrapunto accionado por palanca (opcional): Cono interno W20/W25, diámetro exterior del husillo 40 mm, carrera 100 mm

• Contrapunto de estrella (Opcional): Conicidad interna W20/W25, diámetro exterior del husillo 40 mm, carrera 150 mm

• Sistema de palanca de sujeción rápida (opcional): Velocidad máxima del husillo 3.000 rpm

• Sistema de amarre neumático (Opcional): Fuerza de amarre axial ajustable, 500 daN a 5 bar, Velocidad máxima del husillo 6.000 rpm

• Bloqueo del husillo: Bloqueo neumático del husillo, par de bloqueo 48 Nm a 5 bar (velocidad máxima 3.000 rpm)

• Lunetas (opcionales): Juego, luneta fija, Ø 0,01 a 40 mm

• Conexión eléctrica: 400 V, 50/60 Hz, corriente nominal 12 A (fusible de entrada máx. 20 A), fluctuaciones de tensión admisibles +/- 5%.

• Consumo eléctrico: 1,8 kVA

• Nivel de ruido bajo carga en la estación del operador: < 60 dBA

• Temperatura de funcionamiento: +15°C a +30°C (+5°C a +40°C para dispositivos de medición digitales)

• Humedad relativa: 5% a 80%

• Batería de la unidad de medición digital: 1x litio de 3 V, tipo CR 2032 (consumo de corriente: 45 µA, vida útil: 5.000 horas de funcionamiento continuo)

• Carga en el suelo: 263 kg/m²

• Capacidad de carga del suelo: 113 kg/m²
