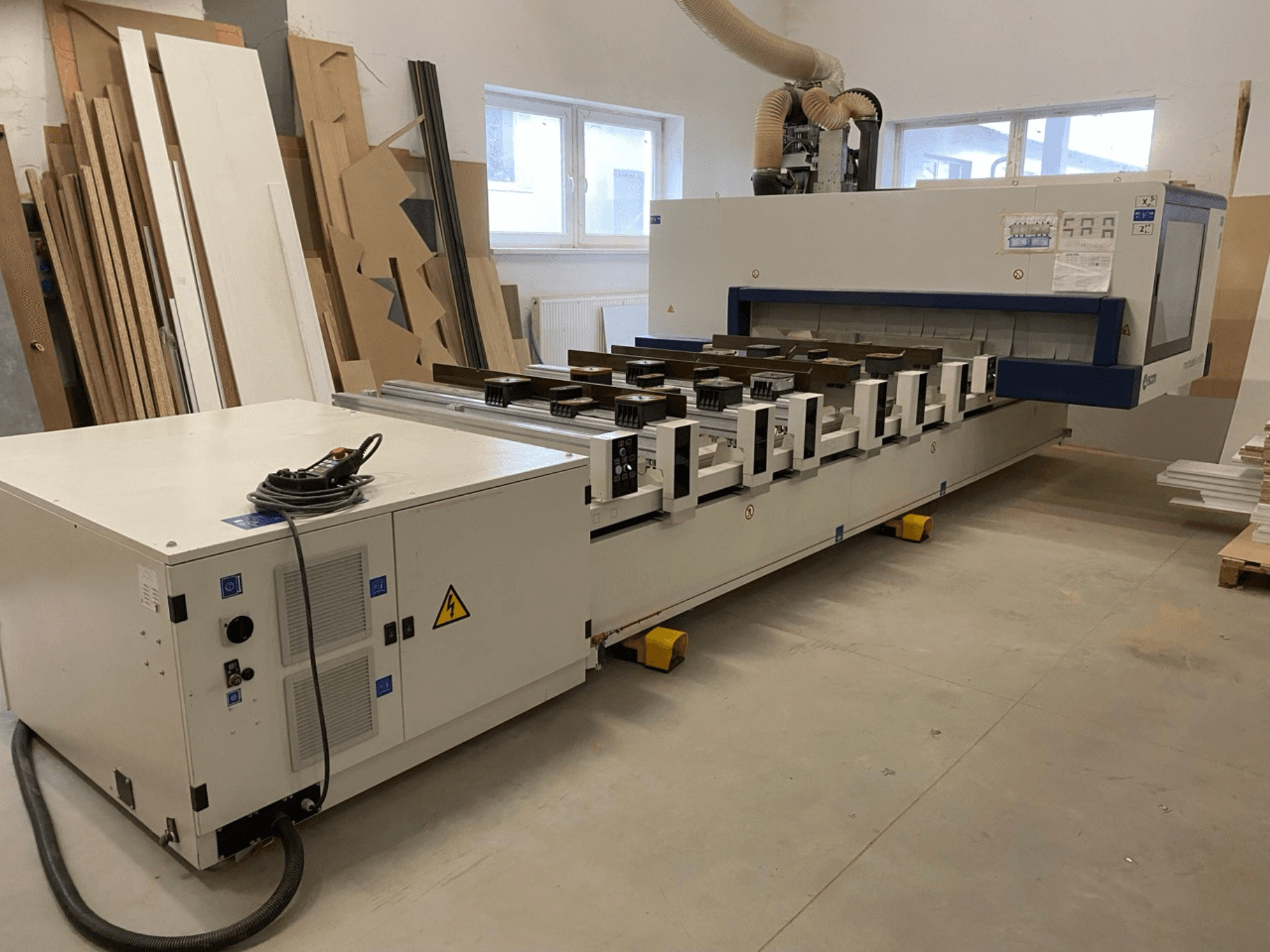

SCM - Morbidelli Author M100HU-CNC-SCM-2018-00001

• Área de trabajo / ejes:

  • Longitud del panel (Y): 1900 mm (2210 mm)

  • Altura del panel (Z): 180 mm

  • Longitud del panel para mecanizado de paso: 1400 mm

  • Velocidad vectorial X-Y: Pro-Space 56 m/min; Pro-Speed 78 m/min

• Mesa de trabajo: 6-12 vigas (TV Flex), 12 ventosas de vacío (145 × 145 × H75 mm); 2 topes por viga; longitud de la viga móvil: 1600 mm.

• Unidad de taladrado (especificaciones generales):

  • 21 husillos verticales, 8.000 rpm

  • 10 husillos horizontales, 8.000 rpm

  • Sierra integrada de Ø 125 mm (X), 10 000 rpm

  • Potencia del motor: 2,2 kW

• Electrohusillo: 10 kW (S6), máx. 24 000 rpm.

• Requisitos de instalación: potencia instalada 23–28,5 kVA; aire comprimido 450 NL/min; extracción de polvo 4.500 m³/h, 25 m/s, salida de Ø250 mm.

• Estructura y movimiento:

  • Bastidor de acero pesado, con tensión eliminada y electrosoldado; todo el mecanizado en una sola configuración en máquinas CNC para metalurgia.

  • Guías lineales de cuatro filas de alta velocidad; sistemas de recirculación de bolas de tres circuitos; piñón y cremallera helicoidales en el eje X.

  • Motores sin escobillas, inversores; unidades de mecanizado montadas sobre pórtico móvil para mayor rigidez.

  • Carcasa de seguridad de policarbonato transparente.

• Control CNC y software:

  • PC-Office: Windows 7, pantalla LCD en color de 17", teclado QWERTY, panel de control móvil, Xilog Maestro.

  • Características de Xilog Maestro: programación paramétrica/gráfica/ISO; importación de DXF/ASCII (2D); interpolación lineal/circular en 3D; interpolación lineal espacial; interpolación helicoidal; editor guiado; optimización automática del taladrado y bibliotecas de herramientas; desplazamiento del origen del panel; simulación; gestión de códigos de barras (software); autodiagnóstico; intervención manual paso a paso; configuración gráfica de la unidad; selección de la velocidad de mecanizado; función SCM CNC Jerk.

• Seguridad: CE; sistema PRO-SPACE con topes de seguridad (parada automática ante una posible colisión).

• Equipamiento de la mesa incluido/mencionado: topes de referencia traseros de aluminio H75 por viga; segundos topes de referencia centrales por viga; topes de referencia delanteros H75 por viga.

• Sistema de vacío: bomba de vacío integrada de 90/108 m³/h, 50 Hz.

• Unidad de taladrado F23 L (configuración indicada):

  • Eje Z independiente

  • 13 husillos verticales independientes (8 X / 5 Y)

  • 6 husillos horizontales independientes (desmontaje rápido), incluidos 4 en Y

  • Paso de 32 mm

  • Velocidad de 4.500 a 8.000 rpm (inversor)

  • Unidad de ranurado/serrado en el panel trasero: Ø 125 mm, 5.500-10.000 rpm (inversor)

  • Motor de 2,2 kW

  • Mayor presión en el eje Z

• Ventajas de la RO AX: alta productividad, precisión, calidad de acabado y velocidad de mecanizado; reducción de hasta el 90 % en el mantenimiento (intervalo de aprox. 1.000 horas).

Equipamiento adicional

• Almacén de herramientas lateral TRB14 (opcional), lado derecho:

  • Capacidad de hasta 11 herramientas; Ø máximo de 350 mm

  • Distancia entre centros: 130 mm

  • Peso máximo de la herramienta: 8 kg; peso total: 48 kg

• 4 soportes de elevación de piezas H75, dos niveles de elevación (por encima de las abrazaderas y a la altura de trabajo), 20 kg por soporte

• Llave de hardware adicional con puerto USB
