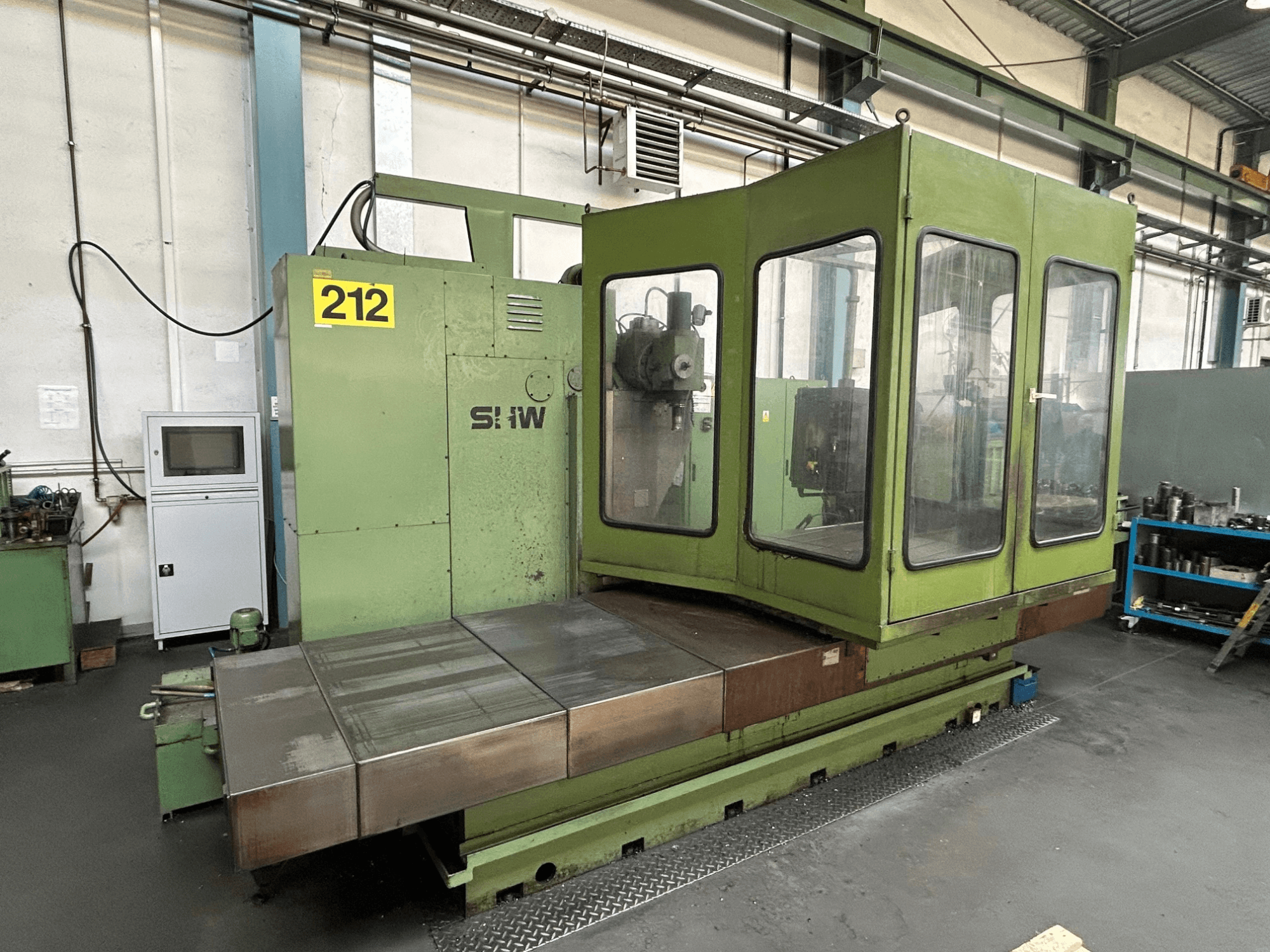

Este centro de mecanizado vertical SHW UF-5 de 5 ejes se fabricó en 1993. Presenta un recorrido longitudinal de la mesa de 1500 mm, un recorrido vertical del cabezal del husillo de 1000 mm y un recorrido longitudinal del cabezal del husillo de 750 mm. La máquina incluye una mesa giratoria con un diámetro de 1400 mm y una carga máxima de la mesa de aproximadamente 4000 kp. Si desea obtener capacidades de mecanizado de alta calidad, considere la máquina SHW UF-5 que tenemos a la venta. Póngase en contacto con nosotros para obtener más detalles.
Resumen
- marca: SHW
- año: 1993
- MODELO: UF-5
- tipo de aplicación: Fresado
- Ubicación: Polonia
- tipo de máquina: Centro de mecanizado vertical
- Marca de unidad de control: HEIDENHAIN
Información técnica - SHW UF-5
Unidad de Control
- Marca del control: HEIDENHAIN
- Modelo del control: TNC 355
Recorrido
- Número de ejes: 5
- Recorrido eje X: 1500 mm
- Recorrido eje Y: 1000 mm
- Recorrido eje Z: 750 mm
Especificación Técnica
- Potencia del husillo: 20 kW
- Velocidad del husillo: 1800 RPM
- Tamaño del cono: ISO 50
Información adicional
Fresa en cabezal 115 mm
Accionamientos y avances:
Accionamientos individuales (X, Y, Z)
Avances continuos (X, Y, Z): 2-8000 mm/min
Avance rápido (X, Y, Z): 8000 mm/min
Accionamiento del husillo de fresado:
Potencia de accionamiento del motor de CC: 20 kW
Rango de velocidad (infinitamente variable): 36-1800 rpm
Husillo horizontal y vertical
Conicidad del husillo ISO 50
Diámetro del husillo horizontal (cojinete delantero) 95 mm
Fuerza de amarre de la herramienta:
Husillo horizontal 16,000 N
Husillo vertical 10,000 N
Equipamiento adicional
Mesa giratoria RT 5D:
Plato de mesa con 7 ranuras en T, 1 ranura central
Diámetro de la mesa Ø 1400 mm
Tamaño de la ranura en T: 22 H7 (DIN 650)
Taladro central: 160 mm
Velocidad máx. de giro: 2,5 min-¹
Carga máx. de la mesa: aprox. 4000 kp
Peso de la mesa: aprox. 2800 kg
*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
