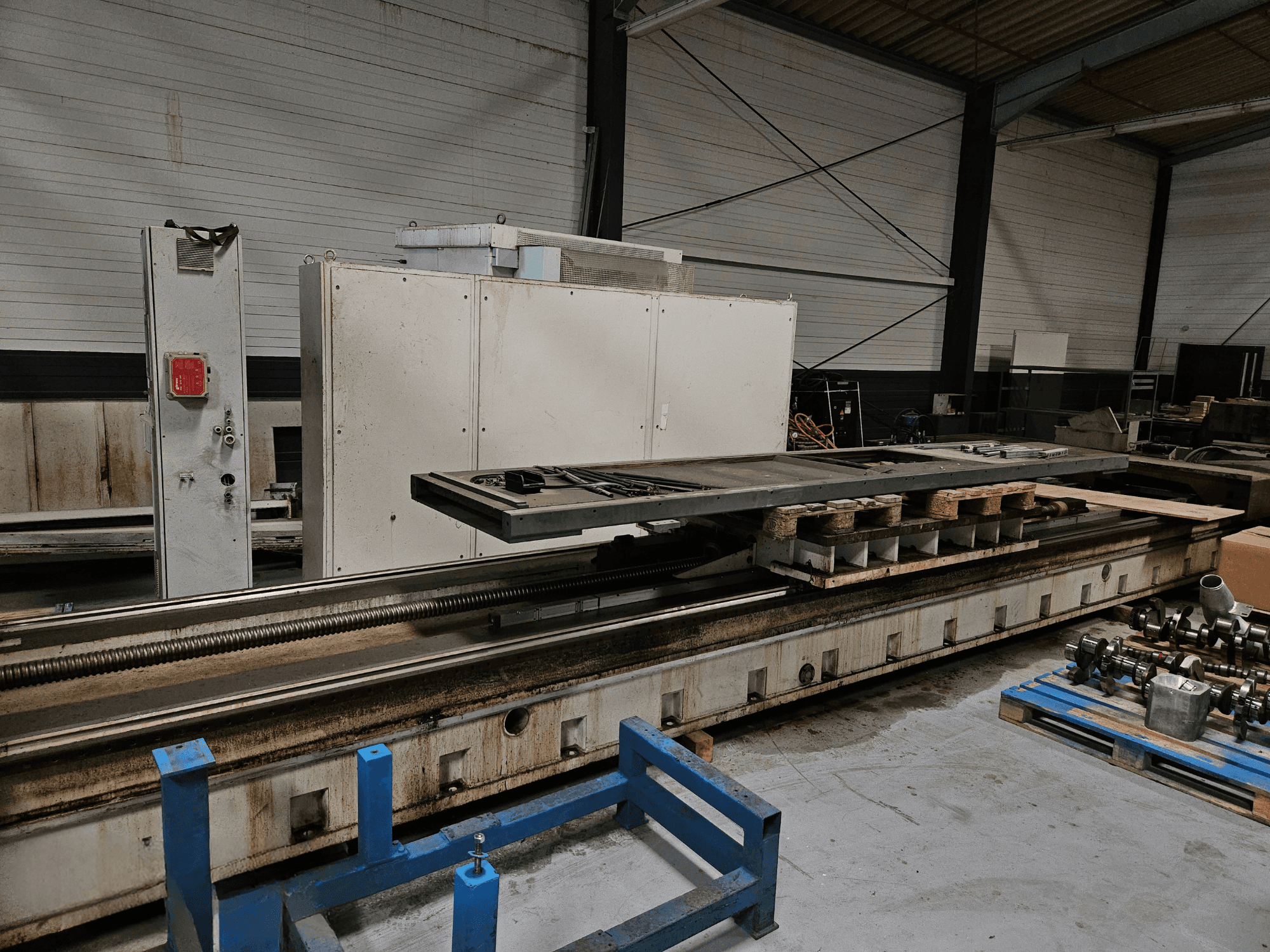

SHW - UFZ 6LDE-MIL-SHW-2008-00001

Tiempo de funcionamiento del husillo: 12.897 horas

Tiempo de funcionamiento hidráulico 43.912 horas

• Recorrido del eje W: 1500 mm

• Accionamientos de avance digitales

  • Eje X: 2-20000 mm/min

  • Eje Y: 2-24000 mm/min

  • Eje Z: 2-24000 mm/min

• Avance rápido

  • Eje X: 20000 mm/min

  • Eje Y: 24000 mm/min

  • Eje Z: 24000 mm/min

• Husillo

  • Cabezal: Cabezal de fresado universal automático

  • Motor del husillo principal: Siemens 1PH7 167

  • Caja de engranajes: ZF 2K300 / SEW FF37 / FA47 B / KA Z37

  • Repetibilidad: ±0,002 mm

  • Velocidad del cabezal (60 min Max): 3200 rpm

  • Velocidad del cabezal (15 min Max): 4000 rpm

• Cambiador de herramientas

  • Tipo: Automático

  • Capacidad: 150 herramientas

  • Longitud máxima de herramienta: 400 mm

  • Peso máximo de herramienta: 25 kg

  • Conicidad de la herramienta: SK50 DIN 69871

  • Estación: Estación de recogida

• Mesa/placas

  • Superficie de la placa de sujeción 3600 x 3750 mm

• Electrónica y control

  • Panel de control: CNC integrado en plataforma de trabajo

  • Servomotores: Siemens serie 1FT6

  • Accionamientos/reguladores: Indramat ECOdrive 3

  • Sistemas de medición: Heidenhain LS 186C / LB 382C / ROD 480 / ROQ 425

  • Presostato electrónico: ifm PN 5, PN 7

• Alimentación eléctrica

  • Tensión: 400 V, trifásica, 50 Hz

  • Conexión de potencia: aprox. 80 kVA

  • Fusible principal: 160 A (lento)

  • Sección del conductor 70 mm²

• Neumática e hidráulica

  • Presión: 4-6 bar

  • Conexión: G1/4

  • Consumo de aire: aprox. 320-400 l

  • Terminal de válvulas: Festo CP10+

  • Sistema hidráulico: Bosch con 1 acumulador de 50 l

Equipamiento adicional

• Unidad de mesa giratoria CNC: Demmeler DRTN

  • Superficie de la mesa: 2000 x 1800 mm

  • Velocidad máxima de rotación: 4 min^-1

• Control de colisiones: Brankamp Typ CMS (1 canal)

• Freno de seguridad: Mayr tipo 891...

• Unidad de refrigeración: Schimpke DK 38 V / BKW SK 250D

• Filtro de refrigerante: Knoll KF110/1100

• Filtro de aceite: ARGO D 062-156

• Transportador de virutas: Richter SP 250/63 (x2)

• Sistema de medición: m&h 20.10 Set Multi SK50 / m&h 35.10 Tapón TS

• Lubricación: Automática

• Caja de la máquina: 3 lados
