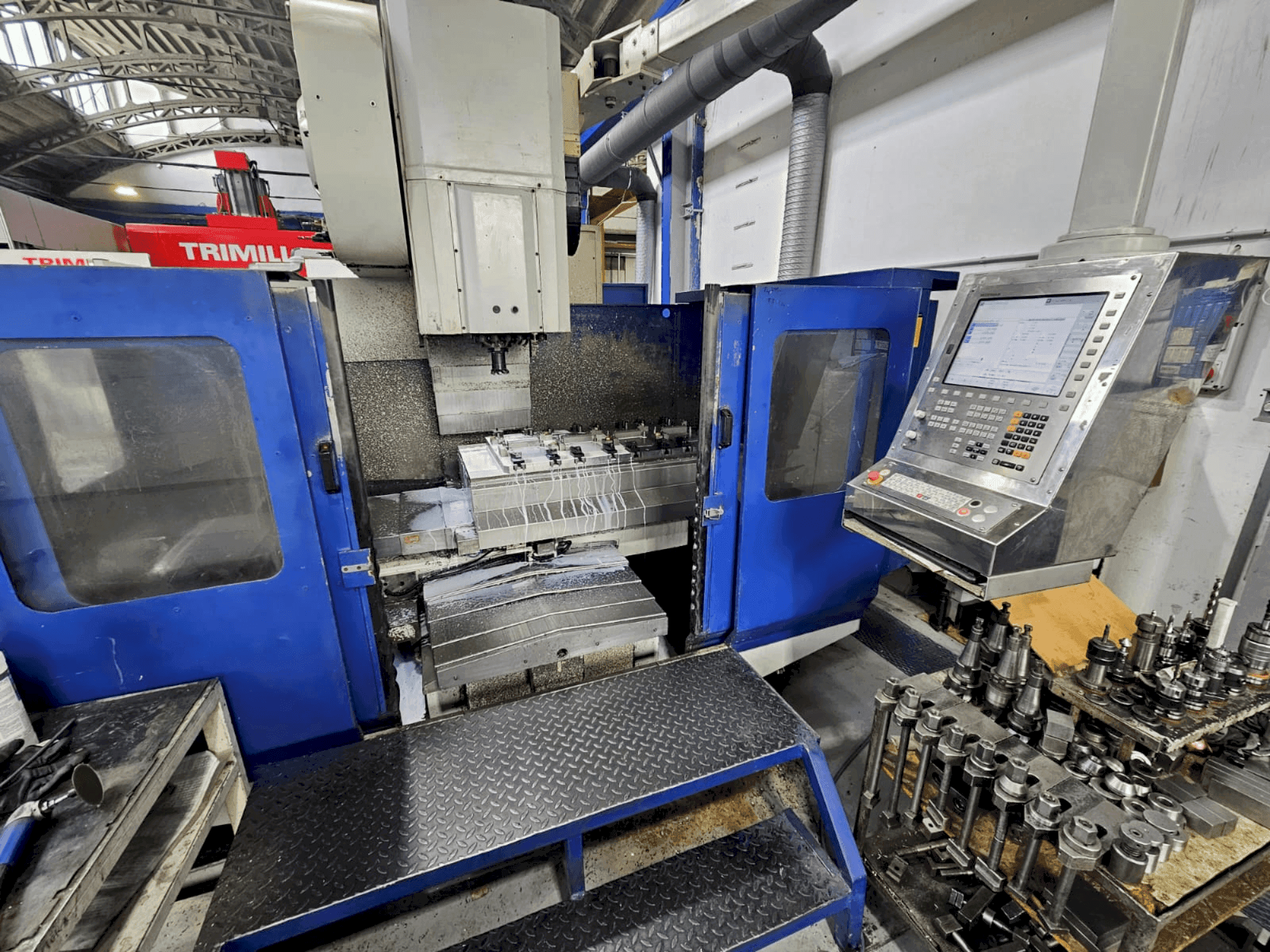

Sigma - EK 110/50HR-MIL-SIG-1985-00001

Equipamiento adicional

• Cargador de herramientas: Tipo: Aleatorio con pinzas dobles de posición fija ISO 50 DIN 69871-A
• Capacidad de herramientas: 40 herramientas
• Diámetro máx. de la herramienta (con herramientas adyacentes): 120 mm / Longitud máxima de la herramienta: 200 mm / Peso máximo de la herramienta: 20 kg
• Tiempo de cambio de herramienta: Tiempo de herramienta a herramienta: 5 s / Tiempo de viruta a viruta: 11 s
• Carga conectada: 36 kW / Capacidad de la bomba de refrigerante: 250 l/min / Capacidad del depósito de refrigerante: 320 l
• Capacidad del depósito hidráulico: 80 l / Consumo de aire comprimido: 0,1 m³/h / Conexión de aire comprimido: 0,50-0,60 Mpa
• Husillo y accionamiento: Distancia Cabezal/Tabla (min/max): 770 mm / Distancia Eje Husillo/Guías (con cubierta telescópica): 715 mm

Beneficios de la máquina

Ventajas cualitativas de la máquina

• Alta precisión y exactitud gracias al avanzado sistema óptico de medición y a los controladores siemens.

Ventajas técnicas de la máquina

• Rendimiento de corte: material: acero 60-70 kg/mm² / diámetro máximo de taladrado: 50 mm / diámetro máximo de roscado: m40 / velocidad máxima de arranque de viruta (rendimiento de fresado): 1000 cm³/min
• Sistema de medición: sistema de medición óptica (heidenhain)
• Ranuras en t: 5 x 18 x 125 mm, h12, mediano h7
• Avance de trabajo (eje x/y/z): 0-10000 mm/min
• Avance rápido (eje x/y/z): 15000 mm/min
• Precisión de posicionamiento: 0. 013 mm (x/y/z) / precisión de repetición: 0. 005 mm (x/y/z) / error de retroceso: 0. 002 mm (x/y/z)
• Esta máquina fue totalmente reformada en 2015. Incluye el sistema itn 320, escalas lineales en todos los ejes y controladores siemens.
