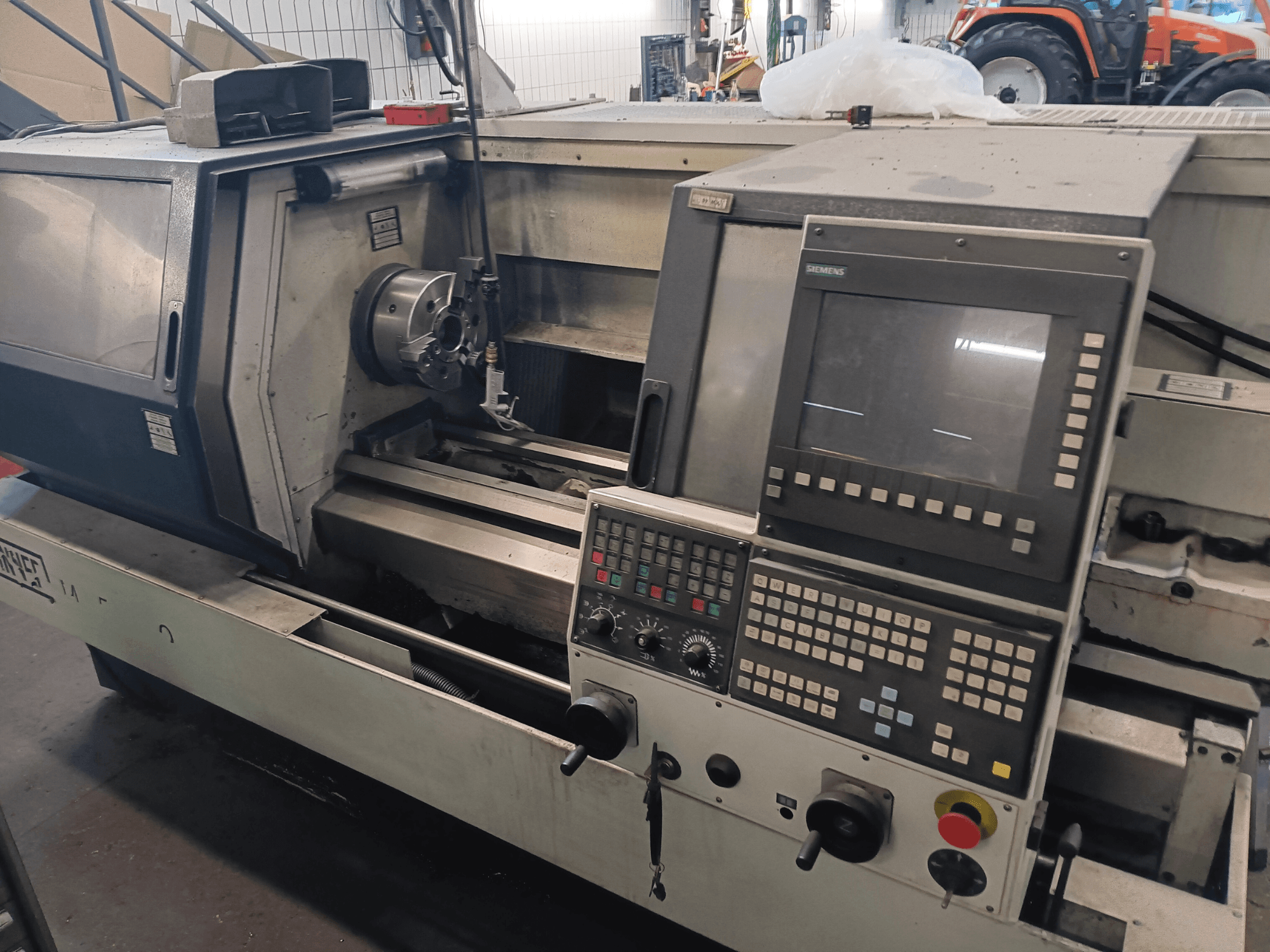

SPINNER - MT 500/1000 ATDE-TUR-SPI-2000-00001

• Máquina/Mecánica MT500-1000

• Recorrido eje X: 210 mm

• Recorrido eje Z (soporte Multifix + plato manual): 930 mm

• Recorrido eje Z (soporte Multifix + plato hidr.): 930 mm

• Recorrido eje Z (Torreta + plato manual): 930 mm

• Recorrido eje Z (Torreta + plato hidr.): 930 mm

• Recorrido eje C 360 grados

• Distancia entre ejes 45 mm con plato hidráulico: 3600 rpm

• Juego del husillo 57 mm con plato manual: 3600 rpm

• Sistema de herramientas Haase de cambio rápido 1 unidad de herramienta

• Sistema de herramientas Torreta VDI 30: 12 unidades de herramientas

• Paso de husillo a bolas en X: 5 mm

• Paso de husillo a bolas en Z: 10 mm

• Avance rápido X: 15000 mm/min

• Avance rápido Z: 20000 mm/min

• Avance X + Z: 0-4000 mm/min

• Fuerza de avance eje X: 1382 daN

• Fuerza de avance eje Z: 609 daN

• Fuerza de tracción cilindro de sujeción hueco 145 daN/bar

• Plato manual Ø 200mm: 3 mordazas

• Plato hidráulico Ø 210mm: 3 mordazas

• Volumen del depósito de refrigerante: 75 l

• Caudal de la bomba de refrigerante 30 l/min

• Presión de la bomba de refrigerante: 1,4 bar

• Dispersión de posicionamiento máx: 3 µm

• Holgura máx.: 2 µm

• Incertidumbre de posicionamiento: 2 µm

• Error máx. de circularidad en la pieza: <= 1,5 µm

• Desviación máx. de planitud: <= 1,5 µm

• Ø de la caña del contrapunto: 80 mm

• Carrera de la caña del contrapunto 120 mm

• Fijación del cono morse: MT 4

• Presión de contacto de la caña: 27,75 daN/bar

• Longitud x Anchura x Altura: 2,7 x 1,6 x 1,8 m

• Superficie de instalación: 4.3 m2

• Peso: 2300 kg

• Sistema de control: Siemens 810D

• Tensión de funcionamiento: 400 V

• Frecuencia de red: 50/60 Hz

• Tensión de control: 24 CC

• Carga conectada: 16 KW

• Conexión eléctrica: TN / TT / IT

• Funcionamiento husillo S1/S6: 9/11 KW

• Motores de avance X/Z: 3,5 KW

• Componentes hidráulicos: Parker

• Válvulas de control: ISO1

• Cantidad de llenado de lubricación por neblina de aceite 50 ml

• Presión máx. de servicio: 30 bar

• Presión de funcionamiento mín.: 6 bar

• Par máx. del husillo: 115/153 Nm

• Unidad de control: Siemens (visible en la interfaz)

Equipamiento adicional

• Husillo Benz de alta velocidad (hasta 25.000 rpm)

• Tornillo de banco

• Mandriles

• Fresas

• Platos

• Portamachos
