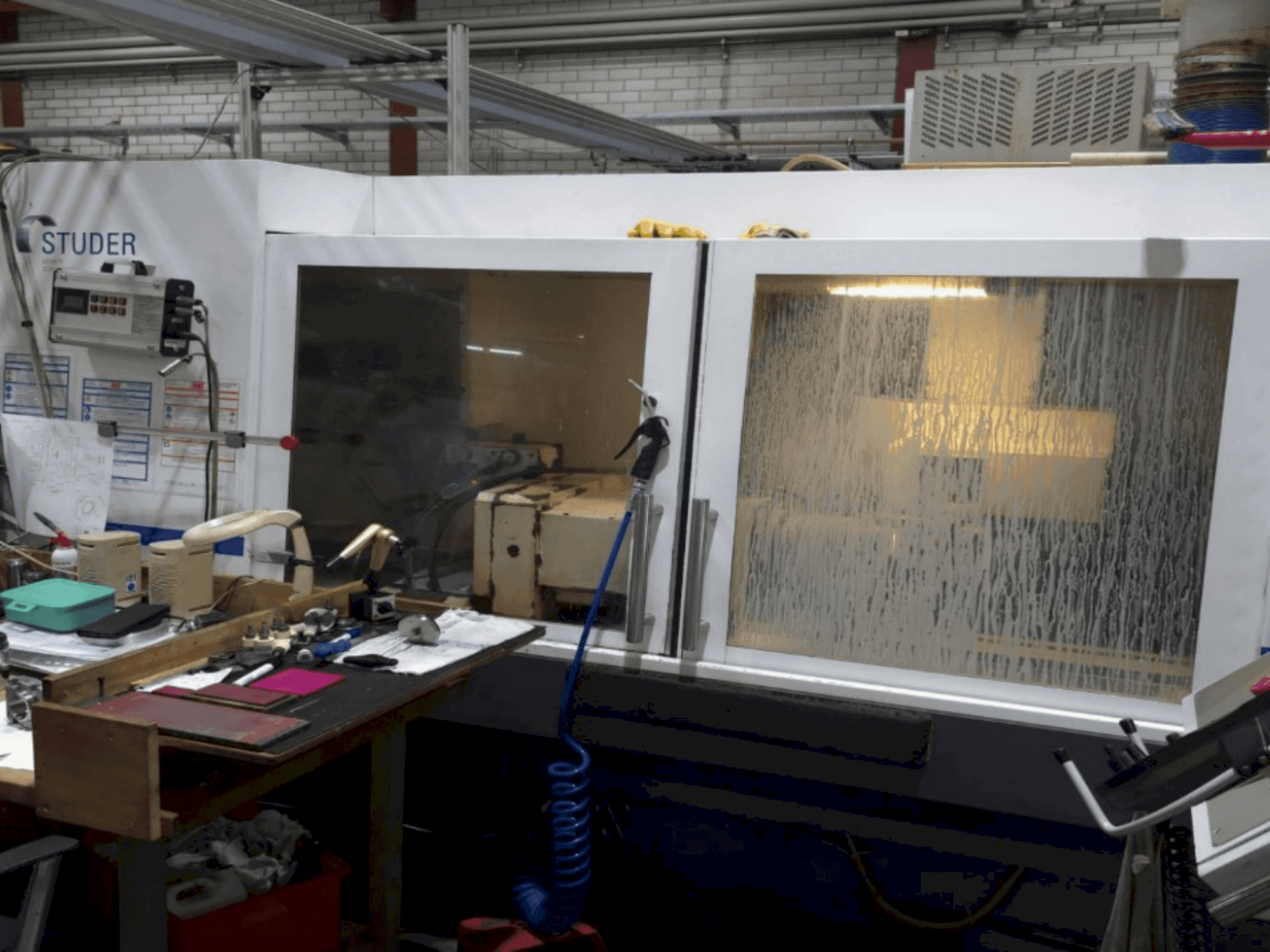

STUDER - S31DE-GRI-STU-2008-00001

Equipamiento adicional

• Convertidor de frecuencia actualizado / Convertidor de frecuencia sustituido

Ventajas de la máquina

Ventajas técnicas de la máquina

• Controlador: ge fanuc serie 21-tb

• Fugas en la cuba

• Tanque con fugas

• No hay filtro de la correa de refrigerante

Información adicional

Eje transversal X y eje longitudinal Z

Eje transversal X (eje NC) 0°, accionado por servomotor AC

y husillo de bolas. Recorrido 280 mm. Avance programable 0,001-5.000 mm/min.

Eje longitudinal Z (eje NC). Accionado por servomotor de CA y husillo a bolas. Recorrido

1150 mm. Avance programable

0,001-10.000 mm/min.

Sistema de medición directa en el eje X

Resolución 0,0001 mm (sistema de medición lineal, absoluto,

no requiere desplazamiento del punto de referencia)

Sistema de medición directa en el eje Z

Resolución 0,0001 mm (lineal, sistema de medición absoluto,

no requiere desplazamiento del punto de referencia)

Interfaz de escala para sistemas de medición directa

Cabezal de rueda

Cabezal de rueda de torreta U universal, orientable

Eje giratorio automático del cabezal de la rueda (eje B)

para girar el cabezal de la rueda.

Engranaje Hirth 1° respecto al eje de giro del cabezal de rueda. Ángulo de giro de -15° a +195

Cubierta de seguridad en posición de herramienta 1, izquierda Ø 500mm

para rectificado exterior para muelas Ø 500x63mm F1

(80mm F5)

Cubierta de seguridad en posición de herramienta 2, derecha Ø 500mm

para rectificado exterior para muelas Ø 500x63mm F1

(80mm F5)

Información general sobre la cubierta de seguridad en la posición de herramienta 2:

La longitud de rectificado del lado de rectificado derecho se reduce en la

posición de giro del cabezal de rectificado 300° en aprox. un 30

Dispositivo de rectificado interior para husillos de alta frecuencia

Ø 120mm en posición de herramienta 3 incluido cable de conexión

para la conexión de husillos de rectificado interior Ø 120mm según

las siguientes especificaciones Studer:

-- Conexiones de lubricación enchufables para diámetros de manguera

4mm

-- Conexiones de refrigerante enchufables para avance y retorno

con diámetros de manguera

10mm (los acoplamientos enchufables del lado del husillo y de la manguera están incluidos en el volumen de suministro del husillo)

-- Con conexiones eléctricas según el esquema de conexiones

Codificación del husillo de rectificado interior

La disposición fija del cojinete del husillo motor 1 se encuentra a la derecha

en la posición de herramienta 2

Velocidad de corte del husillo motor 1

programable hasta máx. 50m/s

Para husillos de motor con un máx. n = 3200rpm, 50m/s es

sólo es posible con Diámetros de muela >300mm posibles

Equipo de rectificado interior HF para husillos Fischer con lubricación aceite-aire

Información general sobre las marcas de husillos HF:

No se pueden utilizar diferentes marcas de husillos con lubricación aceite-aire en una misma máquina.

-- El número de conexiones de lubricación debe coincidir con los husillos

en los accesorios.

-- No se pueden utilizar husillos con diferente número de conexiones de lubricación por posición de herramienta.

Unidad de mantenimiento para la lubricación aceite-aire para husillos de rectificado interior.

La cantidad de lubricación puede programarse específicamente para cada husillo en el control CNC.

Purga de aire para husillos HF cuando se utiliza aire comprimido de la máquina (conectado desde la válvula neumática principal).

Cabezal de mandril con rodamientos de rodillos, cono ISO 50, soporte cilíndrico exterior en

nariz del husillo Ø 110 mm, agujero del husillo Ø 50 mm.

Bloqueo manual del husillo sin control.

Opción de montaje para sensor de anillo de rectificado

Información general sobre el cabezal de trabajo de plato:

Para rectificado en vivo o rectificado exterior con centro giratorio

Corrección manual de la cilindricidad en el cabezal de trabajo

Precisión de concentricidad de al menos 0,0004 mm

Eje C estándar

para carga de piezas y parada circunferencial

(Precisión +/-0,5°) para cambio de pieza de trabajo

Eje C estándar; para el rectificado de formas,

normalmente se requiere un eje C de alta precisión

Accionamiento de la pieza de trabajo 3 kW con servomotor de CA

Rango de velocidad 1-1000 rpm

Velocidad de desplazamiento 1-50 rpm

Elevación neumática para mover sin esfuerzo

del cabezal de trabajo durante la preparación

2909914-E

Control neumático y control de la presión de viruta

Interfaz eléctrica 1 para

hasta un máximo de 3 kW de potencia de accionamiento.

Permite velocidades programables del 10 al 100

de la velocidad nominal del husillo, según el husillo, en el mismo sentido que la muela o en sentido contrario.

Panel de mando y armario de control conectados permanentemente a

la máquina

Unidad de aire acondicionado para el armario de control

Información general sobre la refrigeración del armario de control:

A temperatura ambiente. Se requiere una unidad de refrigeración para temperaturas superiores a 30°C.

Tensión de conexión: 400 voltios +/-10

Frecuencia de línea: 50 Hz +/-1 Hz

Línea: 4 hilos (L1, L2, L3 / PE) o 5 hilos (L1, L2, L3 / N / PE)

Tensión de control interno: 24 voltios CC

Controlador CNC Fanuc 21i-TB con:

-- Pantalla plana activa en color de 10,4

-- Controlador PLC integrado

-- Comunicador Studer y sistema de bus ASI

Memoria de usuario para el controlador CNC: 128 kB,

Memoria de programa: 200

-- El Fanuc 21i-TB sólo admite tamaños de memoria de usuario de hasta 512 kB.

Unidad de operador portátil: Terminal Studer PCU

con pantalla LCD, teclado, volante electrónico,

botón de anulación y de permiso

Contador de horas de funcionamiento, rango 0-99.999 horas

Detección electrónica de atraque con Dittel AE 4100-1

compuesto de:

-- Panel frontal con pantalla LCD para visualizar

la curva de señal

-- 4 entradas para detección de atraque con sensores pasivos

pasivos, en el que sólo un sensor puede ser

evaluado a la vez
