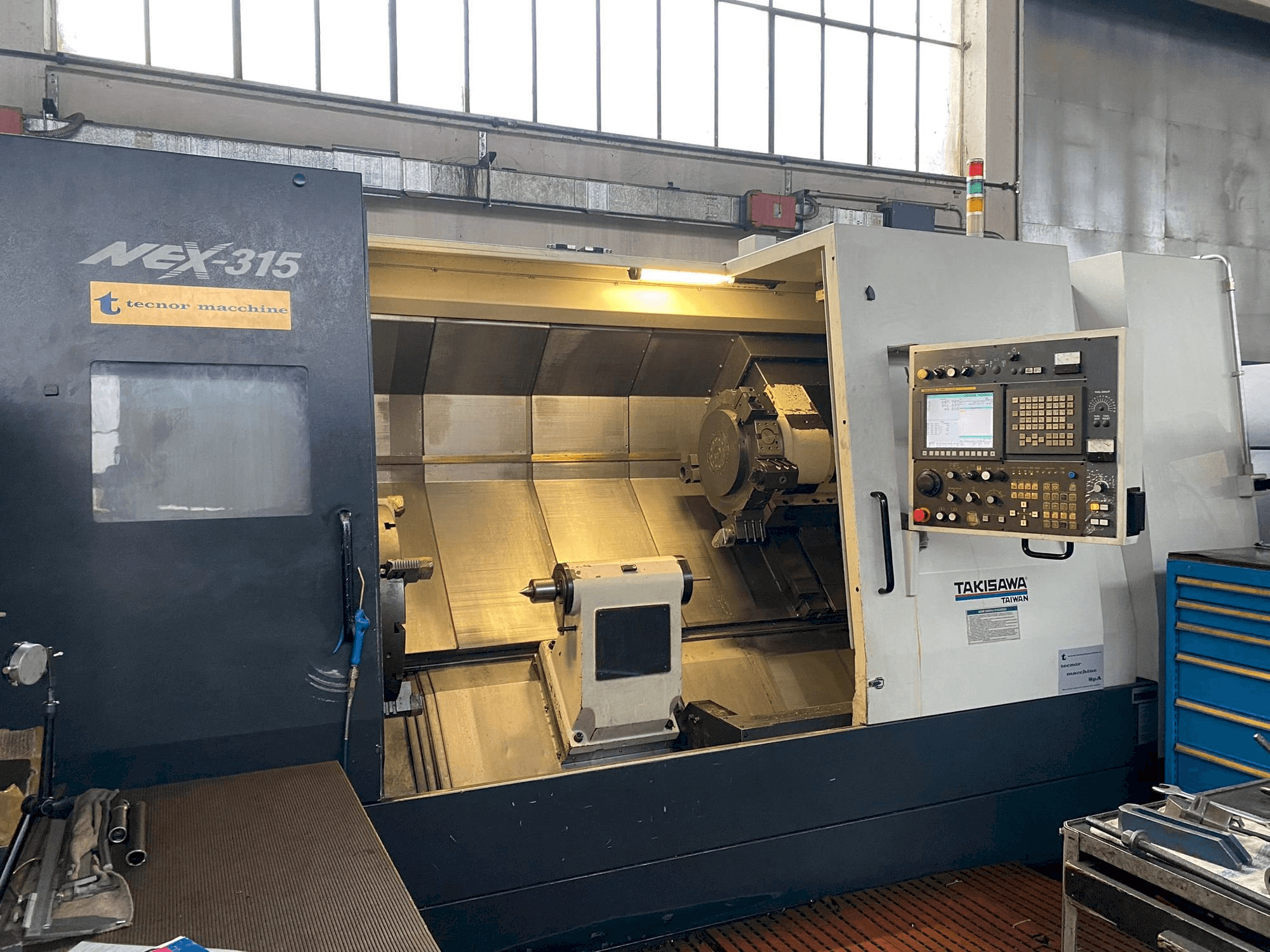

Takisawa - NEX-350IT-TUR-TAK-2011-00002

Beneficios de la máquina

Ventajas cualitativas de la máquina

• Número de herramientas en la torreta: 12
• Diámetro de la barra de mandrinar: 50
• Velocidad de avance eje x: 16 m/mm velocidad de avance eje y: 16 m/mm velocidad de avance eje z: 20 m/mm
• Contrapunto carrera del contrapunto: 1600 mm diámetro del plato del contrapunto: 150 mm conicidad del plato del contrapunto: mt#5 carrera del husillo del contrapunto: 120 mm
• Control numérico (cn) tipo de control y características: ver detalles en par. 2. 3. 1 alimentación eléctrica *1 alimentación eléctrica: 400 vac ±10% 3f+pe frecuencia: 50+60 hz tensión del circuito de control: 24 vdc potencia instalada: 59 kva
• Motores *1 motor husillo: motor del husillo de la herramienta giratoria de 30/37 kw: 5. 5/7. 5 kw servomotor eje b: --- servomotor eje x: 4. 0 kw servomotor eje y: -- kw servomotor eje z: 7 kw motor de indexación: 1. 2 kw motor del sistema hidráulico de la torreta: 1. 5 kw motor del sistema de lubricación: 0. 004 kw motor del sistema de refrigeración: 0. 4 kw
• Alimentación neumática: 0. 6 ÷ 0. 8 mpa temperatura de alimentación: 5 ÷ 40 °c sin residuos sólidos presión de trabajo: 0. 5 mpa caudal necesario: 10 litros/min
• Capacidad del depósito *1 unidad de potencia hidráulica 40 litros depósito de lubricante refrigerante: 230 litros unidad de control de lubricación: 2 litros cambio de gama: 4 litros

Ventajas técnicas de la máquina

• Diámetro máximo de rotación: 820 mm
• Diámetro máximo de giro: 620 mm
• Longitud máxima de giro: 1510 mm
• Diámetro máximo de la barra: 105 mm
• Diámetro interior del rodamiento del husillo: 160 mm
• Más información sobre la zona de trabajo y las interferencias de las herramientas par. 2. 4. 2
• Diámetro de paso de la barra: 117 mm
• Características técnicas del autocentrado / pinza: véase el prefacio de valores de este manual de instrucciones
• Torreta de herramientas : tipo de torreta: 12t, velocidad de rotación: 24000 rpm
• Altura del vástago de la herramienta: 32
