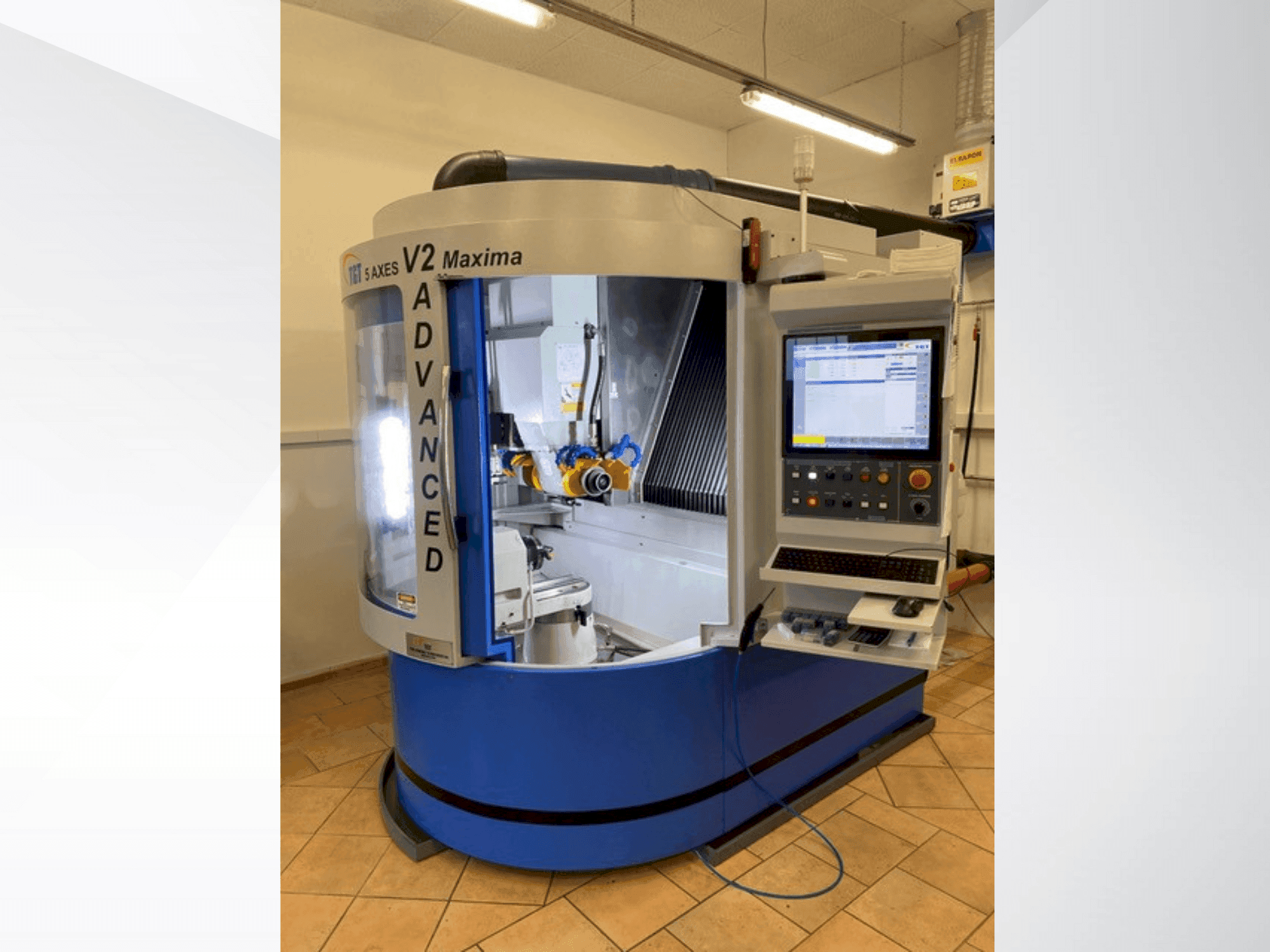

TGT - V2 MaximaAT-OTH-TGT-2020-00001

Equipamiento adicional

• Sistema de aspiración de neblina de rectificado ELBARON / Paletas de robot / Pinzas para todos los diámetros comunes hasta 20 mm / Husillo de recambio / Paquetes de ruedas de lijado y ruedas de lijado asociadas (Aprox. 25 piezas)

Beneficios de la máquina

Ventajas técnicas de la máquina

• Tiempo de funcionamiento: 42000 minutos
• Máquina en perfecto estado / husillo de repuesto original disponible, lo que elimina los tiempos de espera para el mantenimiento del husillo / descripción completa y manual de instalación incluidos

Más información

Cojinete de husillo: Delantero/trasero: 7010 CTYN DU L P4 (NACHI)/ Grasa lubricante: Kluberisoflex Super LDS 18 o NBU 25 (2,75 cc por rodamiento)/ Par de apriete: 58 Nm (delantero/trasero)/ Concentricidad: ≤ 0,002 mm/ Motor: LENZE 7,5 kW (10 CV), 4 polos/ Velocidad: 0-4500 rpm (convertidor de frecuencia)/ Correa: PJ-12-1143L (GATES/FENNER)/ 2 Unidad de accionamiento de avance - ejes X y Z/ Carrera: Eje X 300 mm/ Eje Z: 680 mm/ Husillo de bolas: Tipo: Fijo - Apoyado/ Rodamiento: 25TAB06DBFLP4 (NACHI, par de apriete 62 Nm)/ Husillo a bolas: BIF 3210A-5 (THK, Ø32 mm, paso 10 mm)/ Motor: BECKHOFF AM8053-0G20 (11,4 Nm)/ Embrague: SFC 050 DAG20 (NACHI) Embrague: SFC 050 DA2-24B-20B (MIKI PULLEY) 3 Unidad de accionamiento de avance - eje Y Carrera: 300 mm/ Husillo de bolas: Rodamiento: 25TAB06DBFLP4 (NACHI, 62 Nm)/ Especificación de la tuerca de bolas: BIF 3210-5 (THK)/ Motor: BECKHOFF AM8061-0GB1 (12,8 Nm)/ Acoplamiento: SFC 060 DA2-20B-32B (POLEA MIKI)/ / Mesa giratoria - eje A/ Rodamiento: 7014 CTYN DUL P4 (NACHI)/ Par de apriete: 255 Nm (delantero), 62 Nm (trasero)/ Salto radial: ≤ 0,002 mm/ Grasa: Kluberisoflex Super LDS 18 (3,6 cc por rodamiento)/ 5º conjunto de mesa giratoria - eje C/ Rodamiento: YRT 100 (GOLDBULL)/ Par de montaje: 14 Nm (3 etapas: 40% → 70% → 100%)/ Motor: ORION_230/140 (NIMBLE/UCAM), 238 Nm/ Encoder: RENISHAW/ sistema de refrigeración principal/ Caudal: 85 L/min/ Volumen del depósito: 400 litros/ Bomba: RKM206 (Rajamane, 1,5 kW, 6 etapas)/ Filtración: Filtro de papel Para mol N 334/150 (0,01 mm)/ disposición de la lubricación/ Bomba de aceite: ELU-2700 (Cenlub, 3 litros, 415V CA)/ Cartucho dosificador: 320410-3 (LUBRICANTE)/ luneta (manual)/ Carrera vertical: 3 mm/ Rango de diámetros: Ø3-Ø22 mm/ Recorrido del carro: 120 mm
