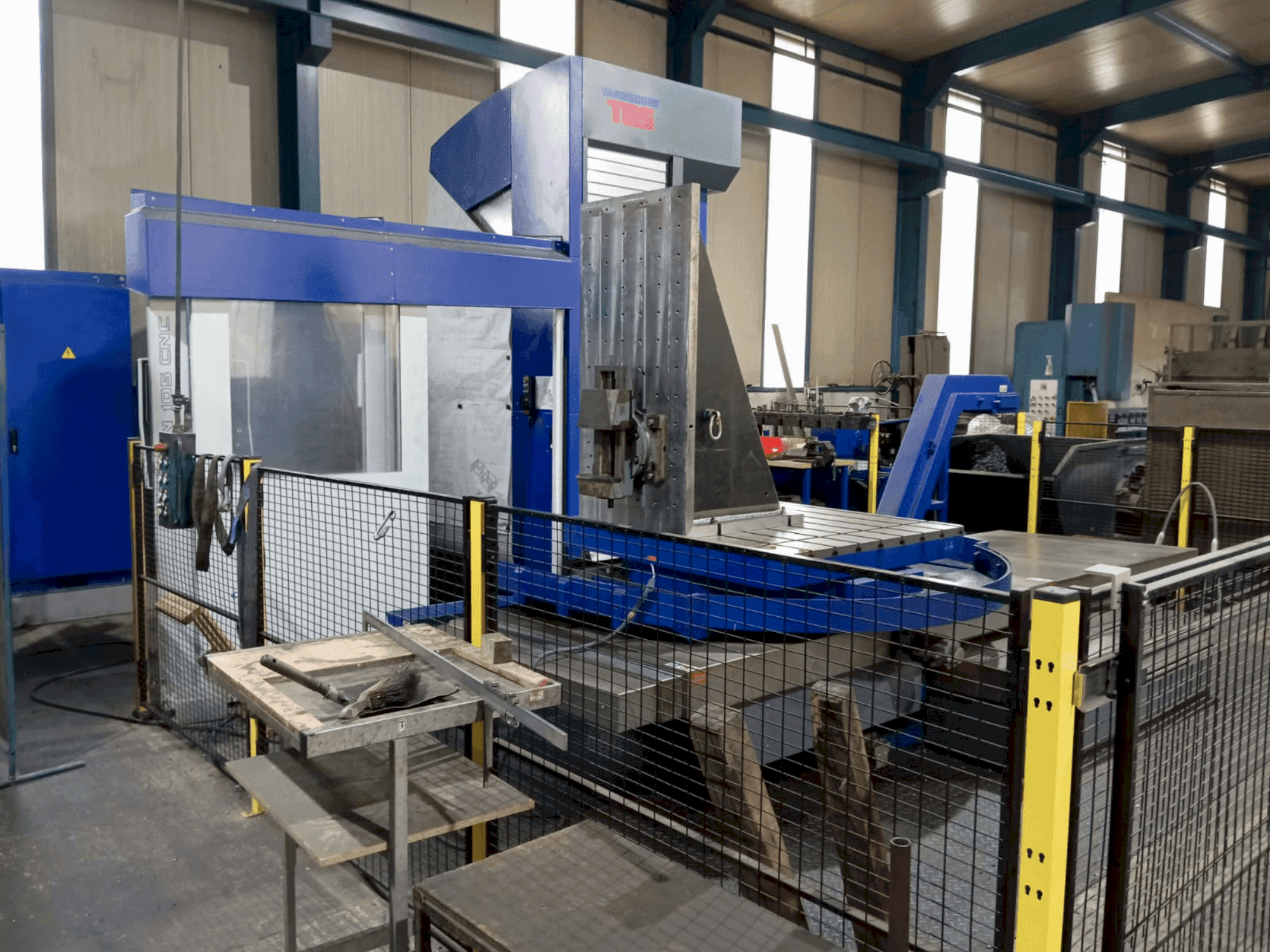

Vista frontal de la máquina TOS Vansdorf WHQ 105

Gracias por su visita

Esta máquina se vendió recientemente. Mire otras opciones similares o contáctenos directamente.

Ver todas las máquinas similares

Ver máquinas similares

TOS Vansdorf WHQ 105

Galería de fotos

TOS - Vansdorf WHQ 105DE-OTH-TOS-2020-00001

Vendida

¿Tiene más preguntas? ¡Contáctenos!

José María García

+34 601 158 008

j.garcia@gindumac.com

Contacta por Whatsapp

GINDUMAC
Productos
Máquinas herramienta
➤ Venta de TOS Vansdorf WHQ 105 usados | gindumac.com

Mostrar en idioma original

Esta mandrinadora TOS Vansdorf WHQ 105 de 4 ejes se fabricó en 2020. Cuenta con un sistema de control Heidenhain TNC 640, un cabezal de fresado universal y un accionamiento de husillo mecánico. El diseño de la máquina incluye dimensiones X = 1.800 mm, Y = 1.250 mm, Z = 1.250 mm y W = 630 mm. El área de sujeción de la mesa es de 1.400 x 1.400 mm con una capacidad de carga máxima de 5.000 kg. Si está buscando obtener capacidades de mandrinado de alta calidad, considere la máquina TOS Vansdorf WHQ 105 que tenemos a la venta. Póngase en contacto con nosotros para obtener más información.

Resumen

marca: TOS
año: 2020
MODELO: Vansdorf WHQ 105
tipo de aplicación: Otras máquinas herramienta
Ubicación: Alemania
tipo de máquina: Mandrinadora (Metal)
Marca de unidad de control: HEIDENHAIN

Información técnica - TOS Vansdorf WHQ 105

Datos generales

Longitud de máquina: 1250 mm
Ancho de máquina: 1800 mm
Altura de máquina: 1250 mm

Unidad de Control

Marca: HEIDENHAIN
Modelo: TNC 640

Transmisión principal

Rango de velocidad de husillo: 3000 rpm 1/MIN
Potencia del motor de husillo: 20 kW
Cono de adaptación: ISO 50
Número de ejes: 3

Mesa de trabajo

Carga de mesa de trabajo: 5000 kg

Información adicional

Equipamiento adicional

Refrigerador de aceite Schimpke DK 28-V
Sistema de filtro de cinta CHOV de 20 bares con dos circuitos de refrigeración
Refrigeración interna a través del husillo de trabajo a aprox. 20 bar
Refrigeración externa a 3 bar
Depósito de refrigerante de 900 l con desnatador de aceite RAPID 3 montado
Cabezal de fresado universal - acoplable manualmente

Beneficios de la máquina

Ventajas técnicas de la máquina

Área de sujeción de la mesa 1400 x 1400 mm
Máx. Par de husillo admisible: 1000 nm
Sistema de control encendido: 4549 horas
Máquina encendida: 1793 horas
Ejecución del programa: 618 horas
Hidráulica: 6 horas
Diámetro de la cara del husillo de trabajo: 128. 57 h5 mm
Relación de transmisión mecánica del husillo: 1:1
Rango de rotación de las secciones del cabezal - grados: 2x ±180

Más información

Transportador de virutas estándar: X = 1800 mm Ángulo de inclinación: 60 Velocidad de la cinta: 4,35 m/min Anchura de la cinta transportadora: 175 mm Anchura total de la cinta transportadora: 291 mm Distancia entre eslabones: 63 mm Potencia del motor: 0,55 kW Sonda 3D con transmisión inalámbrica, tipo RWP 38.41 Marca M & H para control Heidenhain Cónico DIN 69871 SK 50 con cable para control TNC 640 HSCI, incluido cable Bidi de 15 m

*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
