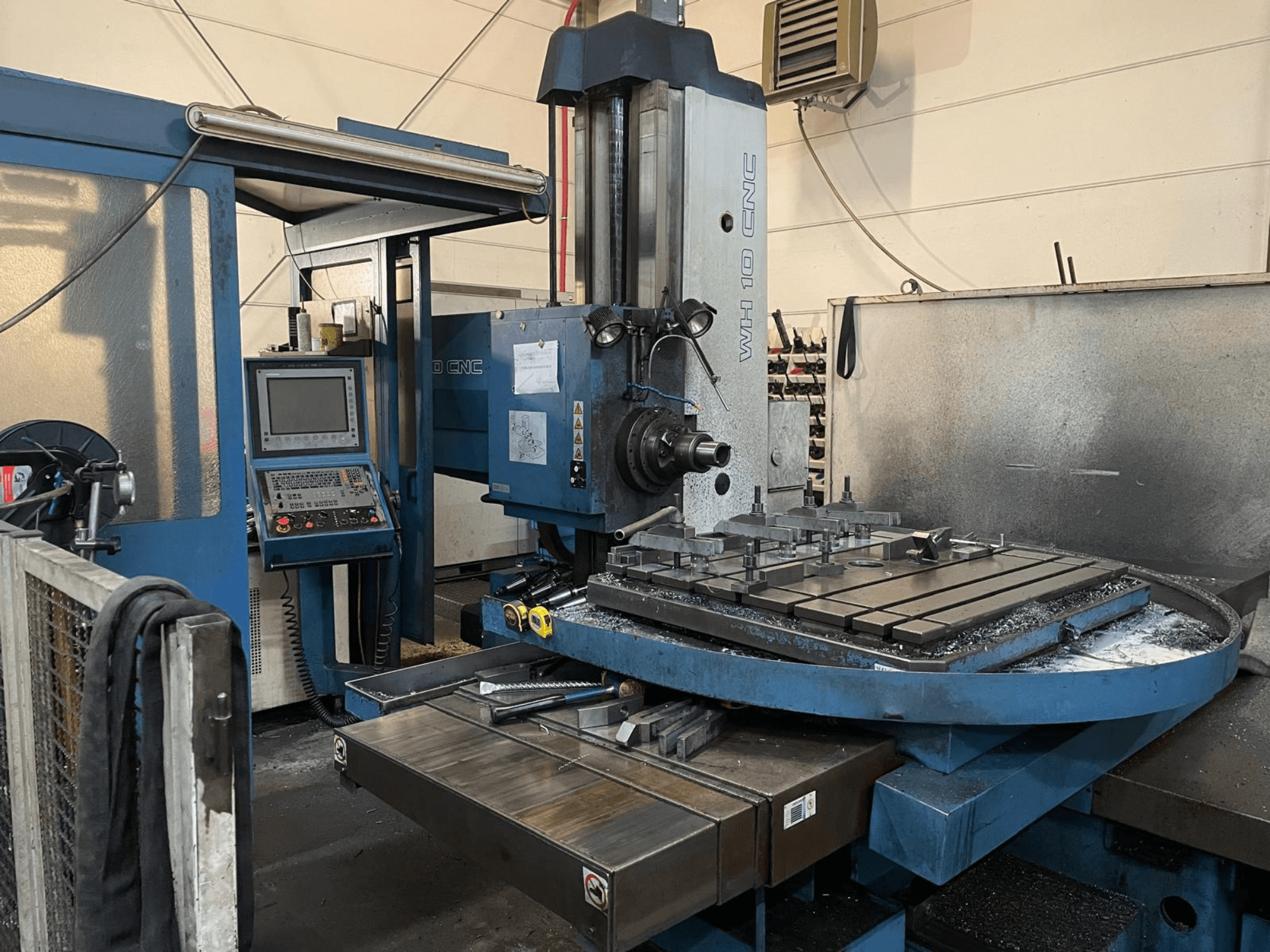

TOS - WH 10 CNCDE-OTH-TOS-2007-00001

• Cabezal / Husillo

  • Diámetro del husillo de trabajo: 100 mm

  • Diámetro de la brida del husillo hueco: 221,44 mm (h5)

  • Abertura de centrado del husillo hueco (W): 130 mm (H6)

  • Extensión del husillo de trabajo (recorrido de la caña, W) 630 mm

  • Sujeción de la herramienta: Hidromecánica

  • Rango de velocidad del husillo programable: 10-1800 min-1, con variación del 50-120% mediante potenciómetro durante el funcionamiento

  • Motor principal (suministrado): 20 kW / 2000 min-1

• Bastidor / Ejes

  • Ajuste vertical del cabezal del husillo (Y): 1100 mm

  • Altura mínima del eje del husillo sobre la mesa de trabajo 0 mm

• Mesa

  • Peso máximo de la pieza: 3000 kg

  • Superficie de sujeción 1000 x 1120 mm

  • Ranuras en T (número/tamaño): 7 / 22 H8 mm

  • Distancia entre ranuras en T (interior/borde): 160 / 100 mm

  • Abertura de centrado de la mesa: Ø100 H6, profundidad 13 mm

  • Recorrido transversal de la mesa (X) 1250 mm

  • Recorrido longitudinal del carro (Z) 940 mm

• Sistema hidráulico, lubricación, refrigerante

  • Presión de trabajo (circuitos hidráulicos) 6,5-7,2 MPa

  • Volúmenes de fluido de funcionamiento:

    • Cabezal: 32 dm3

    • Unidad hidráulica 15 dm3

    • Unidad de lubricación: 5,5 dm3

    • Depósito de refrigerante CHZ-WH10: aprox. 40 dm3

• Otros datos

  • Nivel de ruido (A): máx. 80 dB

  • Dimensiones de la máquina: véase el croquis de dimensiones

  • Fuerzas de avance utilizables:

    • X (ajuste transversal de la mesa) 16 kN

    • Y: no especificado

  • Portaherramientas: incluido (detalles no especificados)

Equipamiento adicional

• Sistema de sujeción de torre Roemheld

• Placas angulares (ángulos)

• Bloques de montaje
