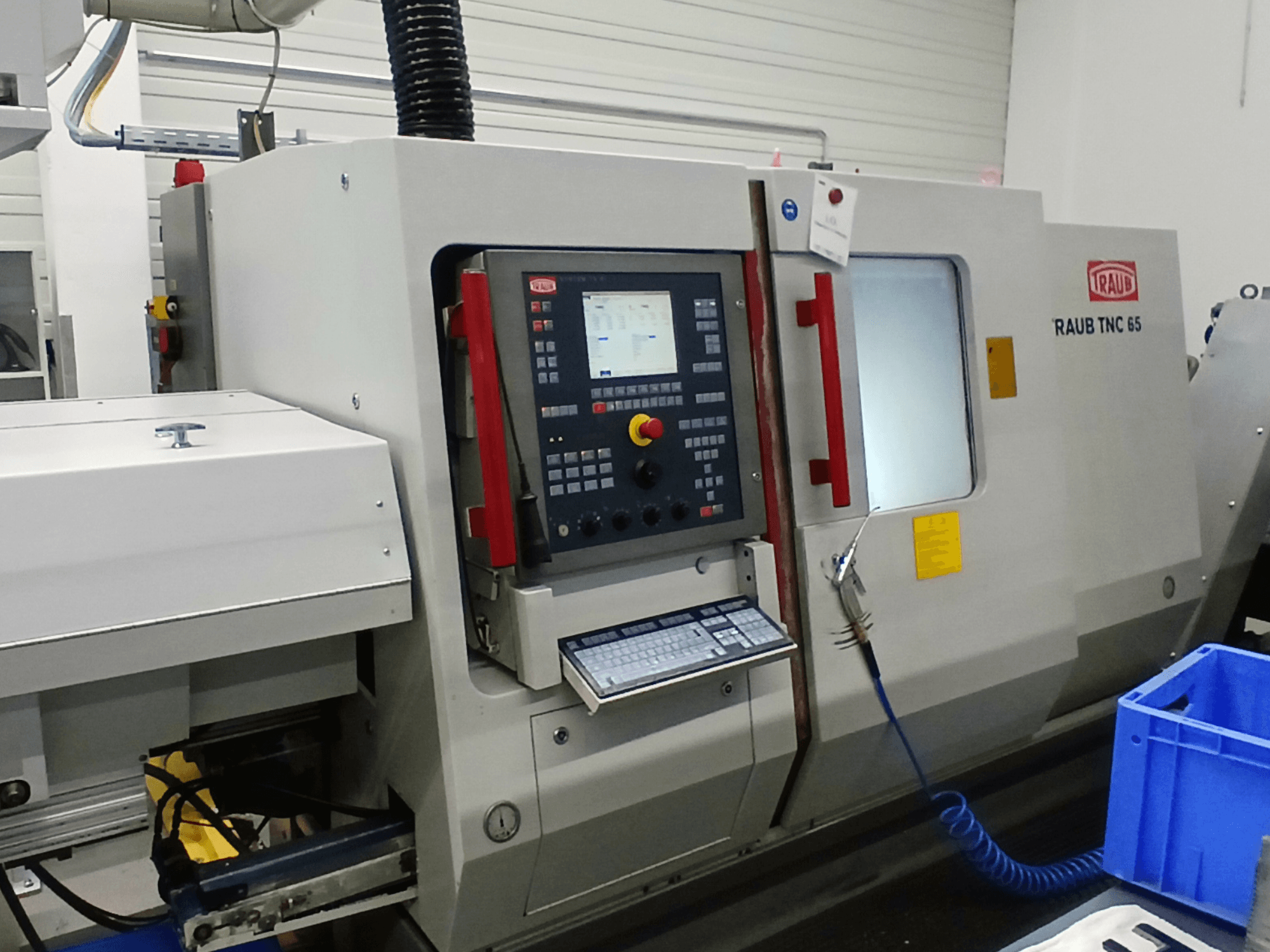

TRAUB - TNC 65 DGYDE-TUR-TRA-2009-00002

- Sistema de control: TX8i con procesador de alto rendimiento RISC de 64 bits y procesador de alto rendimiento PLC adicional, PC integrado
- Mando TX8i con pantalla plana TFT en color y volante electrónico
- Transformador multirrango para 460V / 400V / 380V / 220V / 200V, 50 Hz
- Tensión de funcionamiento de la máquina: 400V 50 Hz
- Tensión de funcionamiento de los accesorios: 230V 50 Hz
- Tensión de control: 24 V CC
- Diseñada para el mecanizado de metales y plásticos con filo de corte definido
- Longitud máxima de torneado: 450 mm
- Agujero del husillo principal: 65 mm
- Agujero pasante del husillo: 65 mm
- Diámetro máximo de sujeción en función del sistema de pinza: 60 mm
- Diámetro del cojinete delantero: 66 mm
- Pinza estándar: DIN 6343
- Diámetro máximo de sujeción: 65 mm
- Par del husillo principal: 230 Nm
- Control numérico del eje C del husillo principal
- Velocidad de avance rápido del eje X: 7,5 m/min
- Fuerza de avance del eje X a un ciclo de trabajo del 100 5000 N
- Husillo de bolas eje X 32×5 mm
- Velocidad de avance del eje Z: 10 m/min
- Fuerza de avance del eje Z al 100% del ciclo de trabajo: 8000 N
- Husillo de bolas eje Z: 32×10 mm
- Velocidad de avance del eje Y: 3 m/min
- Recorrido eje Y: ±35 mm
- Fuerza de avance del eje Y al 100% del ciclo de trabajo: 8000 N
- Husillo de bolas eje Y: 25×5 mm
- Estaciones de herramientas: 10 (14 opcionales)
- Tamaño del portaherramientas: Ø30×55 mm
- Tamaño alternativo del portaherramientas: Ø25×48 mm
- Tamaño del mango de la herramienta: 20×20 mm
- Tamaño alternativo del mango de la herramienta: 16×16 mm
- Velocidad máxima del contrahusillo: 4000 rpm
- Diámetro máximo de sujeción del contrahusillo: 65 mm
- Potencia del contrahusillo: 11 kW
- Rango de potencia constante del contrahusillo 1:8
- Par del contrahusillo: 210 Nm
- Velocidad de avance rápido del contrahusillo: 10 m/min
- Recorrido del contrahusillo: 520 mm
- Fuerza de avance del contrahusillo al 100% del ciclo de trabajo: 6000 N
- Husillo a bolas del contrahusillo 32×20 mm
- Eje C del contrahusillo con control sincrónico de velocidad
- Accionamiento herramienta torreta 1: 3,1 kW, 4000 rpm
- Accionamiento de herramienta torreta 2: 3,1 kW, 4000 rpm
- Control de herramienta TX8i con control de desgaste y rotura mediante control del motor del eje
- Roscado sin mandril de compensación
- Software TRAUB Polyform para programación de fresado con eje C (frontal, longitudinal, superficie cilíndrica)
- Preparación de la conexión de red Ethernet con interfaz RJ45
- Software de contrahusillo con eje Z/V con posición final definida (transferencia frontal)
- Presión del sistema hidráulico: 70 bar
- Capacidad del depósito hidráulico: 70 l
- Presión de la bomba de refrigerante: 12 bar
- Capacidad del depósito de refrigerante con transportador de virutas 435 l
- Carga eléctrica conectada 39 kW
- Peso de la máquina con contrahusillo y armario eléctrico 5200 kg
- Nivel de ruido: 73 dB(A)
- Temperatura ambiente admisible 5-40 °C
- Humedad relativa máxima a 40 °C 50 %
- Sección de la torreta del área de trabajo 450 mm
- Área de trabajo hasta el contrahusillo 520 mm
- Área de trabajo total 728 mm
- Distancia mínima F al contorno del contrahusillo 127 mm

- La máquina dispone de un eje Y en la torreta 1, pero no en la torreta 2

Equipamiento adicional

- Dispositivo de descarga de piezas con pinza en la torreta 2
- Cinta transportadora de virutas con bisagras, altura de descarga 1200 mm
- Sistema de refrigeración de alta presión con niveles de presión programables 20 / 5 bar
- Preparación para sistema de aspiración y filtrado, conexión Ø200 mm, toma 400V
- Preparación para interfaz de alimentador de barras DNH 61
