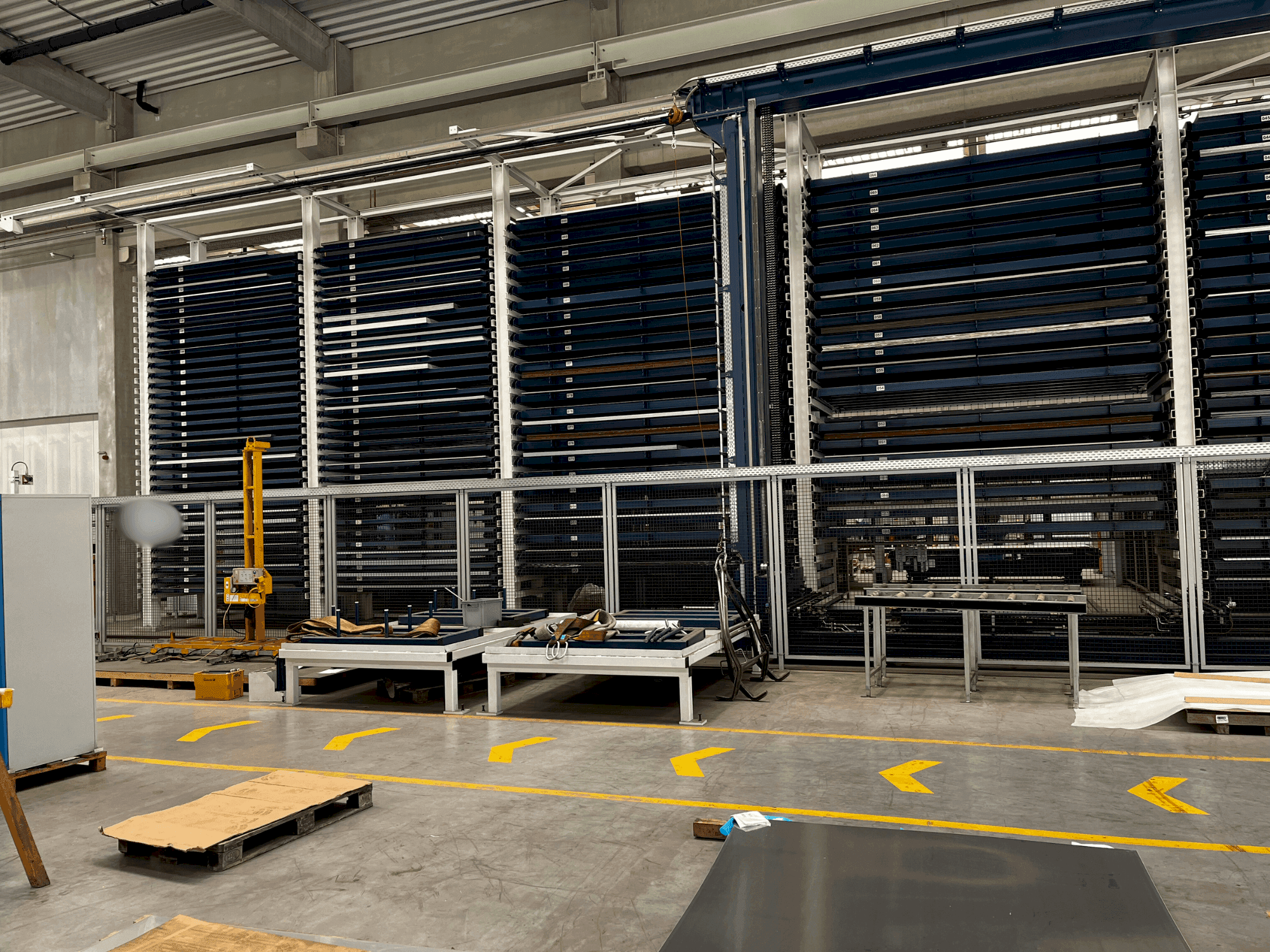

TRUMPF - STOPADE-OTH-TRU-2019-00001

Beneficios de la máquina

Ventajas cualitativas de la máquina

• Configuración de los bloques de estanterías 6 x bloques de estanterías, dispuestos en filas simples (0 + 6) 1 x bloques de estanterías sf, dispuestos en filas simples (0 + 1) 3 x bloques de estanterías xf, dispuestos en filas simples (0 + 3) 2 x bloques de estanterías gf, dispuestos en filas simples (0 + 2)
• Mesa elevadora de tijera topes enchufables para esquina de coordenadas comunes bloqueo neumático del carro 3 x bloqueos neumáticos de palets altura borde superior del palet: aprox. 1. 200 mm
• Requisitos de montaje: al menos 200 mm de espacio libre de montaje o al menos 500 mm de espacio libre con una grúa que pase por encima.
• Opciones de carga versátiles para procesos manuales y automatizados.

Ventajas técnicas de la máquina

• Carga útil por paleta:sf/xf: máx. 5. 000 kg gf: máx. 3. 000 kg
• Superficie útil del palet:sf: máx. 6. 096 x 2. 032 mm xf: máx. 4. 064 x 2. 032 mm gf: máx. 3. 050 x 1. 525 mm
• Altura de carga por paleta:sf: máx. 55 mm xf/gf: máx. 90 mm
• Número bruto de ubicaciones:sf: 24 uds xf: 72 uds gf: 64 unidades
• Número neto de ubicaciones de almacenamiento (altura de carga 1):sf: 21 uds xf: 69 uds gf: 64 unidades
• Recorrido longitudinal: 100 m/min
• Elevador: 23 m/min
• Tracción: 20 m/min
• Estación 2 carga manual trulaser 6030, lado largo sf/xf carro de transporte con altura fija bloqueo neumático del carro 2 x bloqueos neumáticos de palets altura borde superior del palet: aprox. 900 mm máx. Altura de carga sf: 55 mm máx. Altura de carga xf: 90 mm carril de 8 m sobre el suelo
• Estación 3 carga trumatic 7000 conexión sheetmaster, longitudinal xf/gf carro de transporte con altura fija bloqueo neumático del carro 2 x bloqueos neumáticos de palets altura borde superior del palet: aprox. 850 mm máx. Altura de carga xf: 90 mm máx. Altura de carga gf: 90 mm 10 m de vía sobre el suelo
