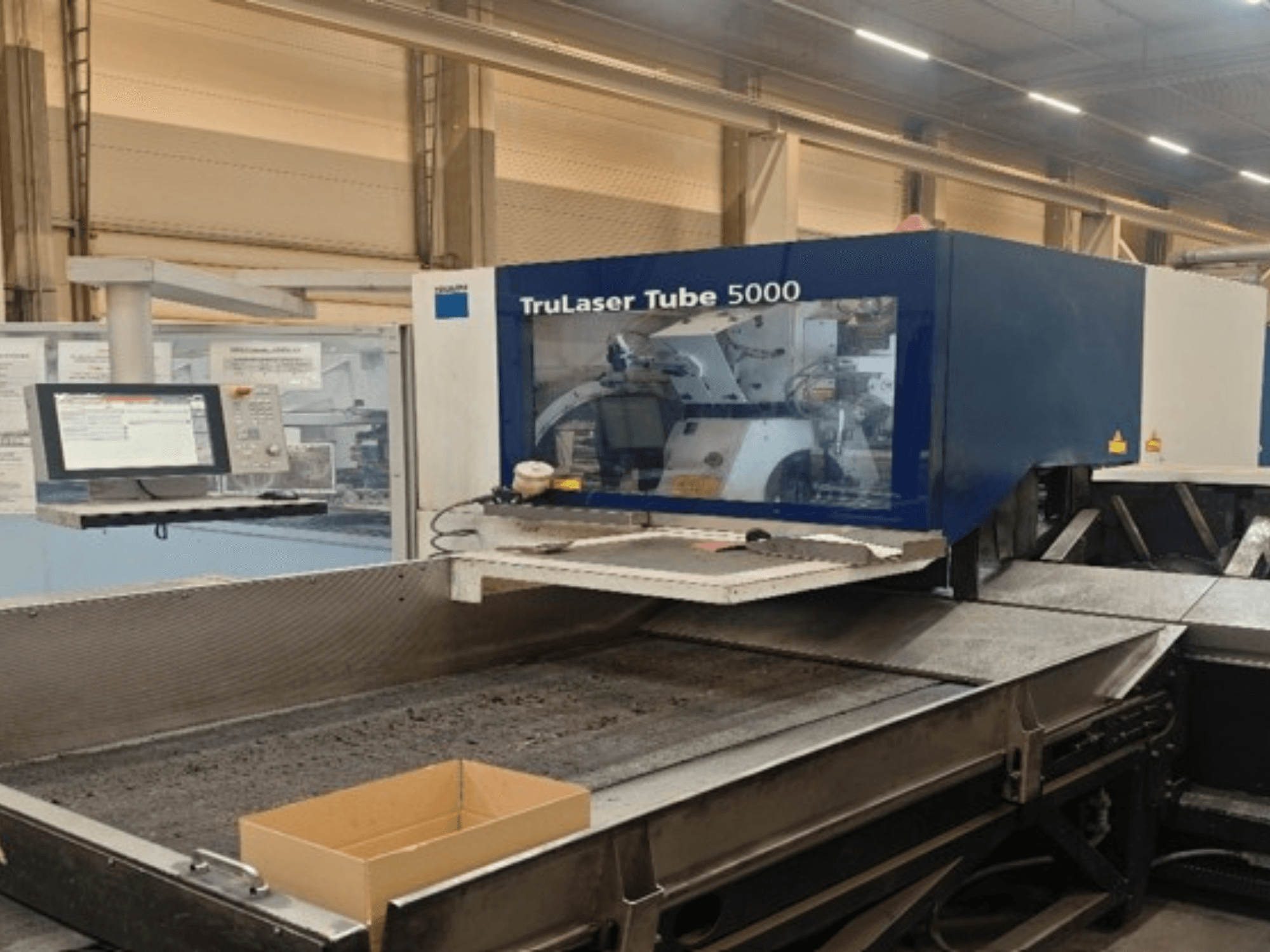

TRUMPF - TruLaser Tube 5000CZ-CUT-TRU-2015-00001

• Rango de trabajo del eje A1 (mandril de tracción): n × 360°

• Rango de trabajo del eje A2 (estación de alimentación): n × 360°

• Longitud máxima de la pieza en bruto: 6500 mm

• Longitud mínima de la pieza en bruto: 3000 mm

• Diámetro exterior mínimo/máximo de la pieza (circular): 20–152 mm

• Longitud mínima/máxima del lado de la pieza (rectangular, con un círculo circunscrito máximo de 170 mm): 20–150 mm

• Longitud máxima de la pieza acabada: 3000 mm

• Longitud mínima del resto de tubo de la pieza: 120 mm

• Longitud máxima de los restos de la pieza: 400 mm

• Dimensiones máximas de la sección transversal del haz: 600 x 750 mm

• Dimensiones del haz: peso máximo: 4000 kg

• Peso de la pieza: 130 kg (carga de 6,5 m)

• Peso de la pieza: 20 kg/m

• Velocidades del eje X (+): 170 m/min

• Velocidades del eje X (-): 100 m/min

• Velocidades del eje Y: 60 m/min

• Velocidades del eje Z: 60 m/min

• Velocidades del eje A: 780 °/s

• Precisión de posicionamiento, desviación de posición Pa: ±0,2 mm / ±0,015°

• Precisión de posicionamiento, dispersión media de la posición Ps: ±0,06 mm / ±0,005°

• Longitud mínima de trayectoria programable: ±0,01 mm / ±0,001°

• Distancia focal del cabezal de corte de lentes: 155 mm

• Profundidad: 7000 mm; longitud: 16 000 mm (carga: 6,5 m; descarga: 3 m)

Equipamiento adicional

• Opción de reducir el diámetro exterior mínimo del tubo circular a 15 mm (desde 20 mm)

• Opción para reducir la longitud mínima del lado de un tubo rectangular a 15 mm (desde 20 mm)

• Opción para aumentar la longitud máxima de la pieza acabada a 6500 mm (desde 3000 mm)

• Opción «Longitud de las piezas acabadas +1,5 m»: añade 1500 mm a la longitud de la pieza acabada

• Sistema de carga opcional de 8,0 m: aumenta el peso máximo de la pieza de trabajo a 160 kg (desde 130 kg)
