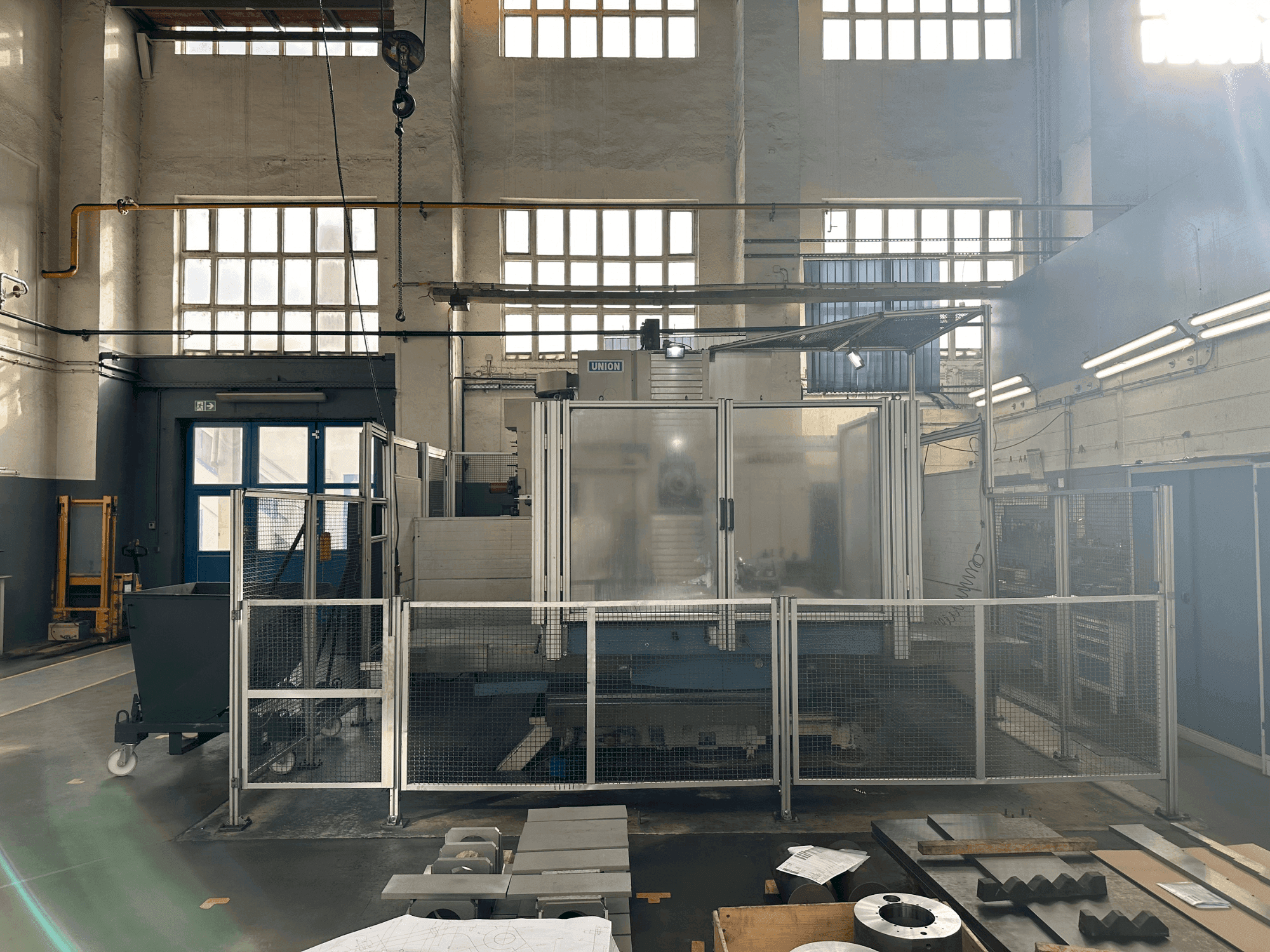

Vista frontal de la máquina Union TC 110

Union TC 110

Union - TC 110

2002

MXN 1,618,100

Precio GINDUMAC
(Ex works)
Obten un presupuesto oficial
Visita la máquina
haz una contraoferta
Descargar PDF

¿Tiene más preguntas? ¡Contáctenos!

sales contact

José María García

+34 601 158 008

j.garcia@gindumac.com

whatsapp
Contacta por Whatsapp
Mostrar en idioma original

Esta fresadora de 3 ejes Union TC 110, fabricada en 2002, está controlada hábilmente por un sistema TNC 426 de Heidenhain. Se suministra con un cambiador de herramientas SIDEPALSA de 40 posiciones y un portaherramientas SK50. La mesa tiene unas dimensiones de 1.250 x 1.600 mm y dispone de movimientos en los ejes X, Y, Z y W de 2.000 mm, 1.600 mm, 1.500 mm y 550 mm, respectivamente. Su husillo admite un diámetro de 110mm, mejorando la precisión con un par nominal de 1639 Nm y velocidades de hasta 4000 min^-1. Si desea más información sobre esta fresadora Union TC 110, póngase en contacto con nosotros.

Resumen

  • marca: Union
  • año: 2002
  • MODELO: TC 110
  • tipo de aplicación: Perforado
  • Ubicación: Alemania
  • tipo de máquina: Mandrinadora
  • Disponibilidad: FROM MID JUNE
  • Marca de unidad de control: Heidenhain
  • GINDUMAC ID: DE-BOR-UNI-2002-00001

Información técnica

Datos generales

  • Longitud de máquina: 5150 mm
  • Ancho de máquina: 8600 mm
  • Altura de máquina: 5150 mm

Unidad de control

  • Marca: Heidenhain
  • Modelo: TNC 426

Transmisión principal

  • Número de husillos: 2
  • Rango de velocidad de husillo: 4000 1/MIN
  • Cono de adaptación: SK50
  • Número de ejes: 3

Recorrido

  • Eje X Recorrido: 2000 mm
  • Eje X Avance rápido: 15m/min
  • Eje Y Recorrido: 1600 mm
  • Eje Y Fuerza de avance: 16kN
  • Eje Y Avance rápido: 15m/min
  • Eje Z Recorrido: 1500 mm
  • Eje Z Fuerza de avance: 20kN
  • Eje Z Avance rápido: 15m/min
  • Eje W Recorrido: 550 mm

Herramientas

  • Número de indexados: 40
  • Tipo de portaherramientas: SK50

    Equipamiento adicional

    • - Cambiador de herramientas SIDEPALSA de 40 pliegues
    • - Control encendido 79431 h // Máquina encendida 76080 h // Programa en marcha 27696 h

    Información adicional

      Beneficios de la máquina

      • Beneficios técnicos de la máquina:
        • - La unidad de control avanzada (heidenhain tnc 426) mejora la precisión de las operaciones.
        • - Diámetro del husillo: 110 mm
        • - Presión, mín. : 6 bar
        • - Diámetro exterior del tubo: 8 mm
        • - Número de etapas de engranaje: 2
        • - Margen de velocidad etapa 1: 5-670min-1
        • - Gama de velocidades de la etapa 2: 671-4000 min-1
        • - Par nominal del husillo 1639 nm
        • - Par máximo del husillo: 2012 nm
      • Beneficios cualitativos de la máquina:
        • - Alta precisión del husillo con valores de desviación circular y cilindricidad que garantizan acabados de alta calidad.
        • - Fuerte par de husillo que proporciona una gran capacidad de corte.
        • - Dimensiones de la mesa: 1250 x 1600mm

      Más información

      • - MÁQUINA AÚN EN MARCHA

    *Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
