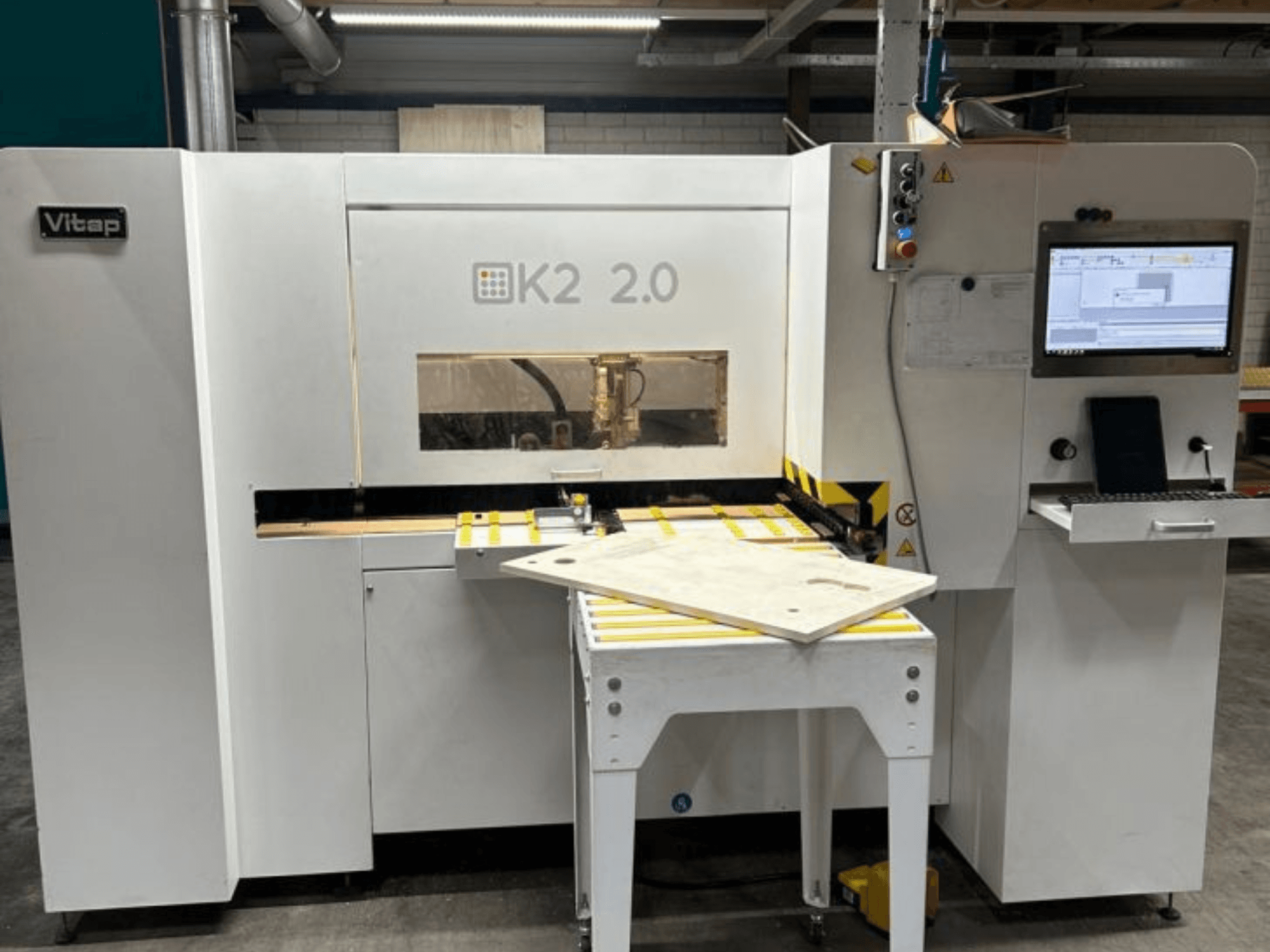

VITAP - Point K2 TOP 2.0NL-CNC-VIT-2018-00001

• Estado: no reconstruido, sin garantía

• Conformidad CE

Mecanizado y ejes

• Mecanizado continuo, mecanizado desde abajo, retorno automático de la pieza al operario

• 3 ejes controlados:

  • Eje X: transporte ininterrumpido de la pieza mediante DDT (Dual Dynamic Transport System) con motor sin escobillas

  • Eje Y: desplazamiento del cabezal de taladrado

  • Eje Z: taladrado

• Sin limitación de la longitud de la pieza

• Salida trasera de la pieza

Referenciación y posicionamiento

• Doble láser de referencia "0" (emisor/receptor) para detección de inicio/fin; compensa materiales con bordes oscuros

• Reajuste del programa para taladrar desde abajo por enrasado en piezas verticales/horizontales

• Topes laterales con rodillos (fijos y móviles), lectura digital mecánica, alineación automática al tope 0, eliminación de hasta 3 mm en la línea 0

• Dispositivo de sujeción lateral constante para un posicionamiento preciso en la línea 0

• Punto cero ajustable para el formateado a 4 caras

Herramientas y cabezales

• Cambiador automático de herramientas de 4 estaciones

• 12 husillos verticales independientes

• Husillos horizontales:

  • Eje X: (2+2)

  • Eje Y: (2+2)

• 1 sierra (Ø 100 mm)

• Electromandrino de 5 kW, cono ISO 30, 12.000-24.000 rpm

• Velocidad del husillo (especificación adicional) 3500 rpm

• Diámetro máx. vertical de la herramienta: 35 mm

• Diámetro máx. horizontal de la herramienta: 12 mm

• Profundidad máxima de taladrado vertical: 45 mm

• Profundidad máxima de perforación horizontal (X/Y): 30 mm

Capacidades

• Peso máximo de la pieza: 80 kg

• Tamaño máx. de la pieza de trabajo X ilimitado, Y 1200 mm, Z 50 mm

• Tamaño mínimo de la pieza: X 270 mm, Y 185 mm (70°), Z 4 mm

• Velocidad de avance: 25 m/min

Control y software en la máquina

• Monitor LCD TFT de 19" 5/4

• PC industrial

• Interfaz operador WSC con Lister, herramientas paramétricas y configuración paramétrica

• Programación gráfica CAD TPA EDI32, versión básica

• Puerto USB

• Almacenamiento de todos los archivos

• Programación de macros

• Importación de archivos DXF

Utilidades e interfaz de extracción

• Volumen de aire de extracción de polvo: 2000 m³/h

• Velocidad de extracción: 30 m/s

• Puertos de escape: 2x Ø 100 mm + 1x Ø 50 mm

• Motor 1,7 kW

• Aire comprimido: 7 bar

• Consumo de aire máx: 60 Nl/min

• NORMAS CE

Equipamiento adicional

• Software de oficina - Licencia
