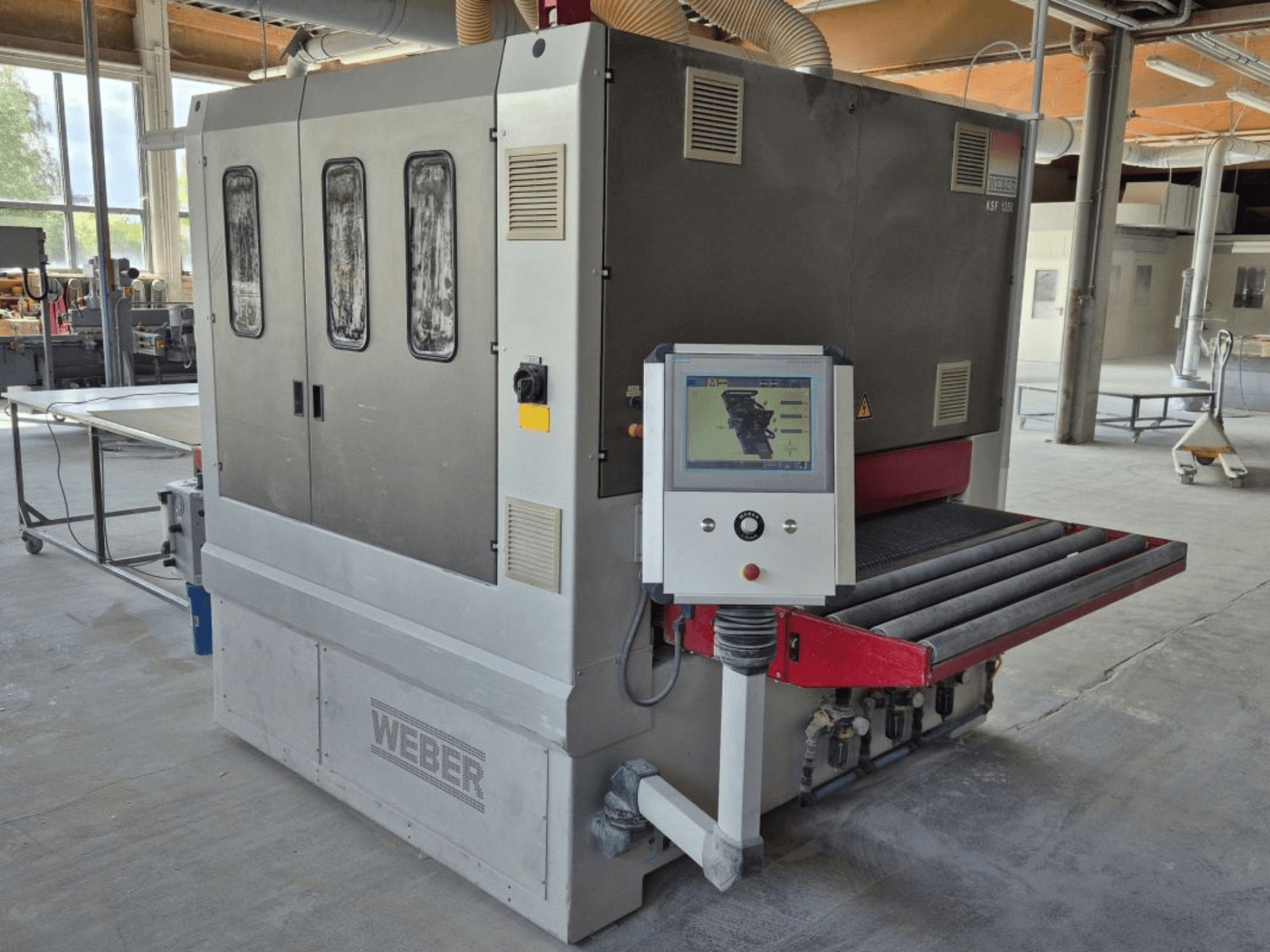

WEBER - KSF-3-1350DE-SAN-WEB-2009-00001

Bastidor y avance de la máquina

• Construcción robusta de acero soldado para 3 unidades de lijado

• Altura de avance constante: 900 mm

• Panel de control y cambio de cinta de lijado a la izquierda (en dirección de avance)

• Velocidad de avance variable continuamente: 3-18 m/min, controlada por frecuencia

• Versión de cinta transportadora de vacío con soplante de vacío de 5,5 kW y canal de vacío hasta el borde superior de la máquina

Unidad 1: Unidad de cinta transversal

• Cinta de láminas de presión con fieltro y grafito

• Sistema de barra de presión ISD link con detección de pieza de trabajo de 11 mm y ancho de barra de presión de 44 mm

• Dispositivo de soplado de la cinta de lijado controlado por la pieza de trabajo

Unidad 2: Unidad combinada CBF

• Rodillo de contacto de goma ranurado Ø 130 mm, 60 Shore

• Cinta de láminas transversal con accionamiento separado de 4,0 kW

• Sistema de barra de presión ISA link con detección de pieza de trabajo de 11 mm y ancho de presión de 22 mm (contrarrotación)

• Dispositivo de soplado de la cinta de lijado oscilante controlado por la pieza de trabajo

Unidad 3: Unidad de cinta transversal

• Sistema de barra de presión ISD con detección de piezas de trabajo de 11 mm y anchura de barra de presión de 44 mm

• Dispositivo de soplado de la cinta de lijado controlado por la pieza de trabajo

Controles y funciones

• Siemens MP 377 12" Multi-Panel HMI: pantalla en color de 12", memoria de programa para 300 programas, todos los parámetros se ajustan mediante programa

• Mando WEBER i-Touch con navegación por botón giratorio

• WEBER AWDM: ajuste automático del espesor en la entrada de la máquina con interruptor de arranque

• Rodillo de seguridad de sobreespesor en la entrada: elevación automática del rodillo de contacto y de las vigas de presión segmentadas; desconexión de avance

• Control ISA/ISD: detección de piezas de alta resolución en incrementos de 22 mm; carga libre de formas complejas; carga múltiple con espaciado mínimo; intensidad y presión de rectificado ajustables mediante programa

• Sistema de viga de presión de enlace ISA (unidad 2): pieza de presión desplazable longitudinal y transversalmente

• Sistema de viga de presión segmentada ISD (Unidades 1 y 3): presión de bordes ajustable por separado (sólo borde exterior o bordes exterior e interior); seleccionable para bordes longitudinales y transversales o sólo longitudinales

Datos técnicos

• Anchura de trabajo: 1350 mm

• Unidad motriz 1 (Eco-Drive, controlada por frecuencia): 15,0 kW

• Unidad motriz 2 (Eco-Drive, controlada por frecuencia): 20,0 kW

• Unidad motriz 3 (Eco-Drive, controlada por frecuencia): 15,0 kW

• Accionamiento CBF: 3,0 kW

• Accionamiento del soplador de vacío 5,5 kW

• Alimentación antirrebote (controlada por frecuencia): 3,0 kW

• Accionamiento de ajuste de altura (controlado por frecuencia): 0,75 kW

• Velocidad de la cinta de lijado (controlada por frecuencia): aprox. 3-20 m/s

• Tamaño de la banda de lijado (bandas transversales): 2 × 150 × 5100 mm

• Tamaño de la cinta de lijado (cinta ancha) 1370 × 2620 mm

• Grosor de la pieza (mín./máx.): 4-140 mm

• Altura de trabajo (constante): 900 mm

• Velocidad de avance continuo: 3-18 m/min

Equipamiento adicional

• Dispositivo de expulsión de la pieza de trabajo con sistema WEBER ES (control de la pieza de trabajo; ahorro de energía; control individual del carro)

• WANDRES micro-cleaning, versión monocepillo (cepillo de espada motorizado con micro-humectación integrada para una eliminación óptima del polvo de pintura)
