Weiler - E50x2000DE-TUR-WEI-2008-00001

• Sistema de control: Weiler D3 con Siemens Sinumerik 810D

• Distancia entre ejes: 2000 mm

• Altura central: 280 mm

• Oscilación sobre la cama 570 mm

• Oscilación sobre carro transversal 340 mm

• Recorrido del carro transversal: 340 mm

• Longitud de la guía del carro transversal: 560 mm

• Cabezal de husillo: DIN 55025, tamaño 8

• Diámetro del husillo: 83 mm

• Conicidad interna del husillo principal Métrica 90

• Potencia de accionamiento principal: 20 kW (ciclo de trabajo del 60%); 17 kW (ciclo de trabajo del 100%)

• Par máximo del husillo: 1600 Nm

• Gama de velocidades:

  • Etapa de engranaje 1: 1-625 rpm

  • Etapa de engranaje 2: 4-2500 rpm

• Diámetro de la caña del contrapunto: 80 mm

• Carrera de la caña del contrapunto: 200 mm

• Conicidad de la caña del contrapunto: Cono Morse 5

• Sistema portaherramientas: Multifix tamaño C o Parat tamaño 3

• Disponibilidad: máquina disponible en breve

• Revisión: se revisará completamente en 2026

  • Endurecimiento y rectificado de todas las guías de la bancada; rectificado de las guías del contrapunto

  • Revisión de todo el conjunto de bancada y carro transversal (rectificado/raspado de todas las guías)

  • Renovación del revestimiento deslizante del carro de bancada

  • Renovación o revestimiento de chaveteros y guías inferiores

  • Instalación de un sistema de herramientas en una consola (Multifix C o Parat Gr.3)

  • Revisión del conjunto completo de la carcasa del husillo

  • Rectificado del husillo principal (cono interno/externo y cara)

  • Renovación de los rodamientos del husillo principal

  • Renovación del husillo a bolas del eje X incl. rodamientos

  • Renovación del husillo a bolas del eje Z incl. rodamientos

  • Revisión de la caña y el taladro del contrapunto; sustitución del husillo y la tuerca

  • Renovación de todos los rascadores del carril-guía

  • Sustitución de todas las correas de transmisión

  • Limpieza y comprobación del motor del husillo principal

  • Revisión de los dispositivos de seguridad existentes

  • Sustitución de interruptores giratorios, basculantes y de fin de carrera defectuosos

  • Sustitución de codificadores de husillo y volante

  • Limpieza y comprobación de la unidad de lubricación central

  • Sustitución de cables móviles y mangueras de refrigerante en la zona de trabajo/al monitor

  • Sustitución del teclado de membrana (monitor)

  • Renovación de las cadenas portacables

  • Pintura en colores estándar (textura estándar)

  • Pruebas DGUV y de alta tensión con informe de pruebas

  • Copia de seguridad de datos de parámetros/software de la máquina

  • Pruebas de aceptación geométrica según DIN 8605

Equipamiento adicional

• Transportador de virutas: unidad usada incluida

• Accesorio opcional: transportador de virutas adicional disponible

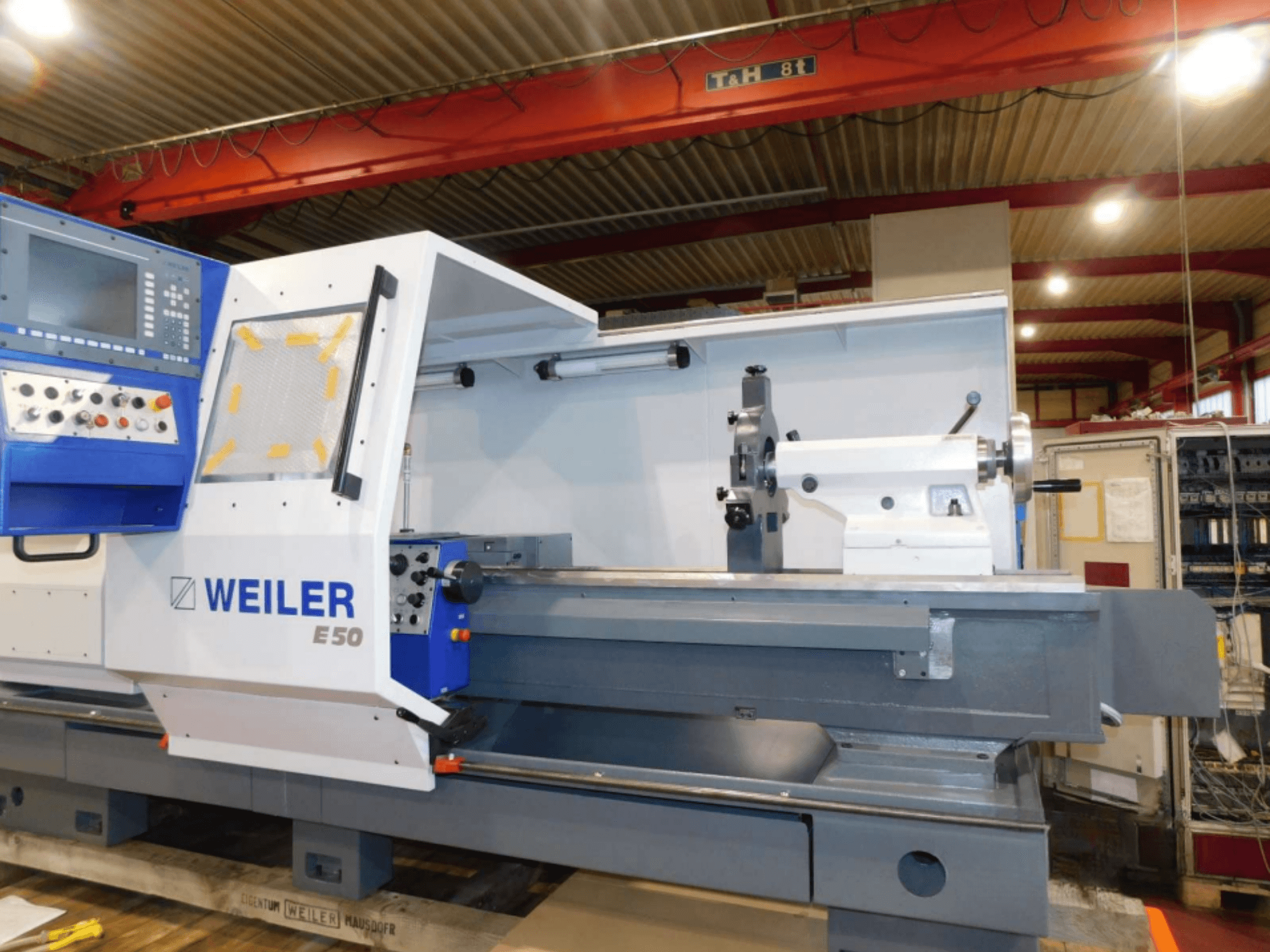

La máquina será revisada en julio las fotos son sólo refreneces de cómo se vería.
