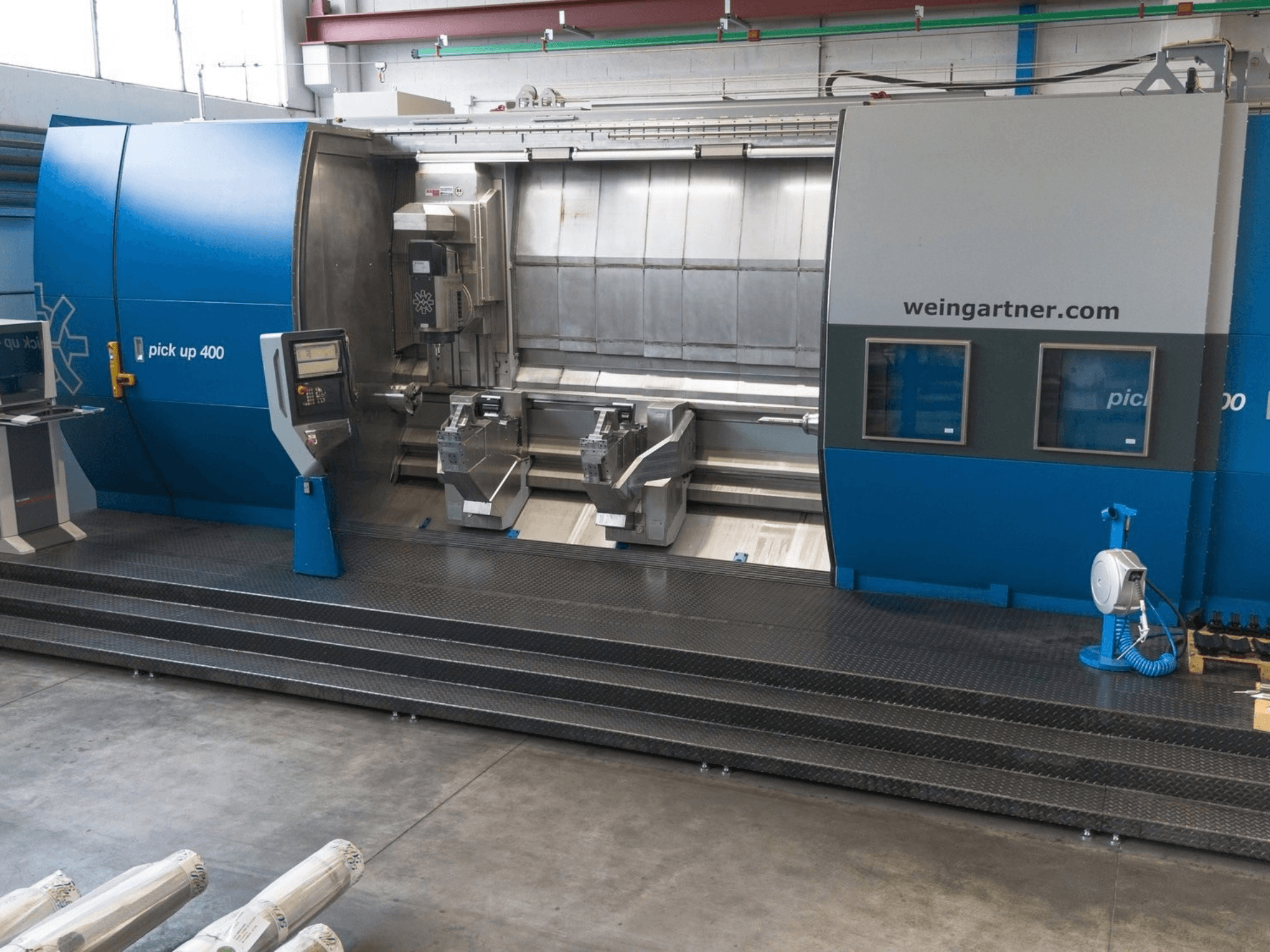

Weingartner - Pick Up 400IT-MIL-WEI-2023-00001

• Control: línea de soluciones Siemens 840D (NCU 720.3), pantalla táctil OP19 + panel táctil Siemens TP700

• Mecanizado simultáneo: 5 ejes; torneado en el eje B

• Capacidad de la pieza: longitud máxima entre centros 4.000 mm; diámetro máximo para fresado 180 mm; tamaño del mandril Ø260 mm

• Alimentación eléctrica: 3 × 400 V / 50 Hz; fusible principal de aprox. 200 A

Ejes

• X: recorrido 450 mm; avance rápido 20 m/min

• Y: recorrido −80 / +150 mm; avance rápido 20 m/min

• Z: avance rápido: 25 m/min

• B: rango de giro ±45°; velocidad máxima de giro 90°/s; par de sujeción 5.000 Nm

• C: velocidad máxima 50 rpm; par máximo 1.740 Nm (continuo) / 2.580 Nm (al 40 % de carga)

• W (carro del contrapunto): avance rápido 15 m/min

• VZ1 / VZ2 (correderas del contrapunto): rápido 15 m/min

Unidad de torneado/fresado

• Unidad: UFE-400; husillo portaherramientas: MDFK

• Potencia: 45 kW (continua) / 70 kW (a un 40 % de carga)

• Velocidad máxima del husillo: 14 000 rpm; velocidad nominal: 1 560 rpm

• Par: 275 Nm (continuo) / 430 Nm (40 % de carga)

• Interfaz de herramienta: HSK 100‑T (compatible con HSK 100‑A / HSK 100‑T); interfaz adicional: Capto C8

• Refrigerante interno: 80 bar; 20 l/min

Contrapunto

• Plumilla de accionamiento hidráulico; diámetro 190 mm; carrera 200 mm; cono Morse MK6

Equipamiento / configuración de la máquina

• Puntales autocentrantes delantero y trasero; posicionables de forma independiente mediante CNC

• 2 soportes prismáticos para fresado de roscas

• Rangos de las mordazas de los soportes: 15–30 / 30–65 / 65–140 / 140–200 mm

• Mandril hidráulico SMW KNCS‑N 260 con cambio rápido de mordazas

• Sistema de lubricación centralizada

• Carcasa de la máquina totalmente cerrada con puertas de seguridad motorizadas; ventanas de inspección Visiport

• Sistemas hidráulicos y neumáticos

• Preparación para la extracción de refrigerante y neblina de aceite

• Mando manual electrónico para los ejes B/C/X/Y/Z

Software / funciones de control

• Siemens Safety Integrated; Profibus / Profinet; interfaz OPC UA

• Mecanizado simultáneo en 5 ejes; torneado en el eje B; TRANSMIT / TRACYL

• Compensación de temperatura en los ejes X/Y

• Diagnóstico remoto DNC; sistema de diagnóstico WMDS; capacidad de telediagnóstico

• weinCAD EXTRUDER DESIGNER; WeinEXT – Praxis

Equipamiento adicional

• Transportador de virutas con correa articulada

• Sistema de filtración de refrigerante KF 200: depósito de 1.400 l; filtración de 40 µm; bomba de alta presión de 80 bar / 46 l/min; bomba de baja presión de 13 bar / 160 l/min; separador automático de aceite

• Unidad de extracción de neblina de aceite: caudal de aire de aprox. 4 000 m³/h

• Plataforma de trabajo con escaleras y barandilla
