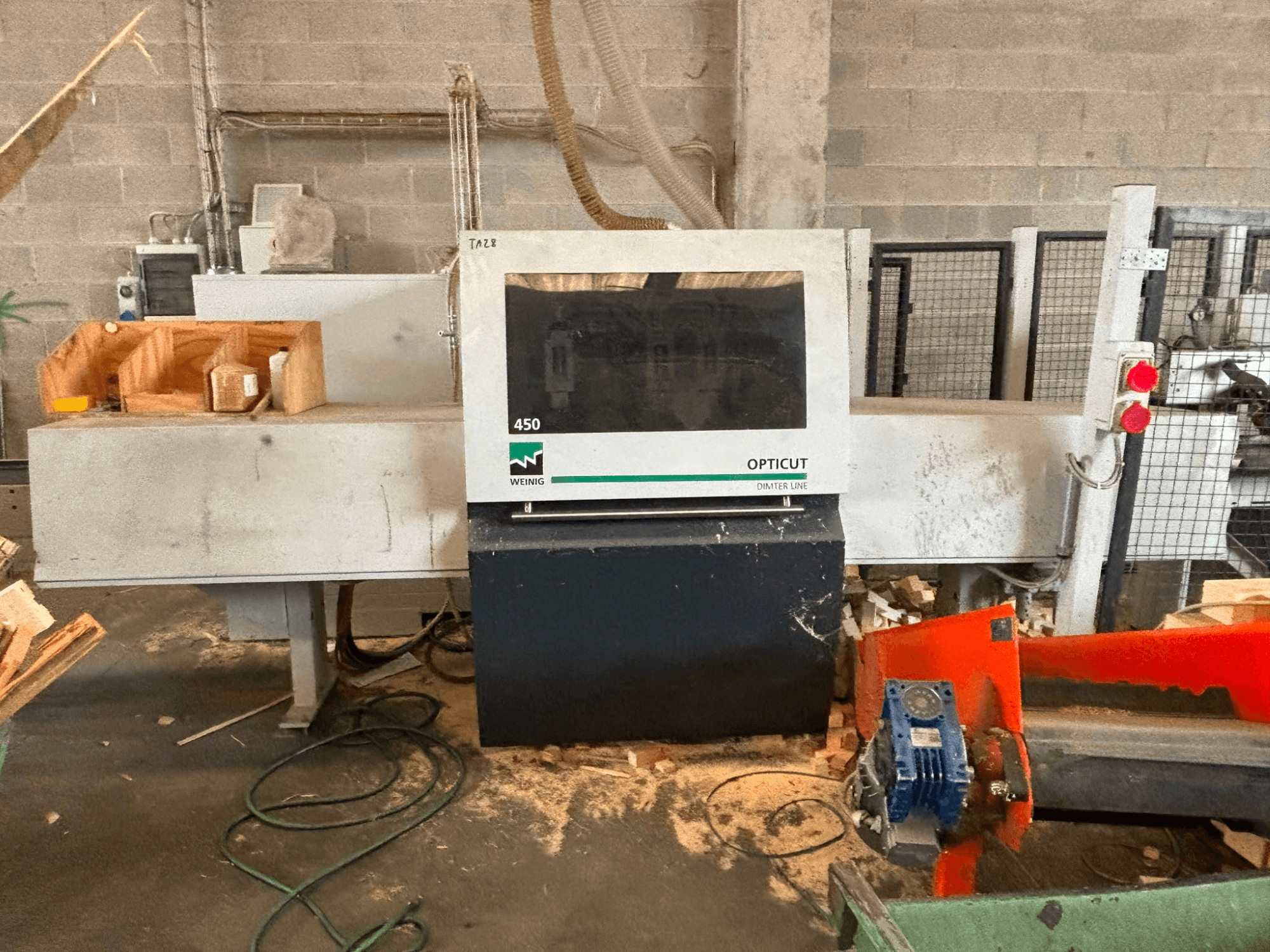

WEINIG / DIMTER - OptiCut 450DE-SAW-WEI-2019-00001

Altura de trabajo: 900 mm

Sentido de avance: avance hacia la izquierda

Diámetro de la hoja: 500 mm

Orificio de la hoja: 30 mm

Longitud mínima de entrada: 500 mm

Longitud de entrada, máx.: 6.300 mm

Ancho de la madera, mín.: 30 mm

Ancho de la madera, máx.: 310 mm

Espesor de la madera, mín.: 12 mm

Espesor de la madera, máx.: 120 mm

Sección rectangular máxima de la madera: 310 × 12 mm

Sección rectangular máxima de la madera: 190 × 120 mm

Longitud mínima fija tras el corte: 150 mm

Longitud mínima fija en el extremo de la tabla: 180 mm

Curvatura máxima de la tabla: 10 mm/m

Tolerancia de longitud: ±3 mm

Precisión del espesor de corte: ±0,8–1,5 mm

Velocidad de avance, ajustable de forma continua: máx. 300 m/min

Tiempo de ciclo de corte, incluyendo frenado y aceleración: 0,6–1,0 s

Potencia del motor de la sierra: 7,5 kW (10 HP)

Potencia del motor de avance: 5,0 kW (7 HP)

Potencia del motor de la cinta transportadora Vario: 2,5 kW (3,4 HP)

Conexión eléctrica: aprox. 18 kW

Tensión de funcionamiento: 400 V / 50 Hz

Tensión de control: 230 V CA / 24 V CC

Corriente nominal: 30 A

Fusibles: 35 A

Consumo de aire comprimido: aprox. 1.200 Nl/min

Presión de funcionamiento: aprox. 8 bar

Velocidad del aire de extracción: aprox. 30 m/s

Volumen de aire de extracción: aprox. 1.800 m³/h

Ancho de la cinta transportadora de clasificación: 250 mm

Ancho útil de la cinta transportadora: 210 mm

Ancho máximo de la pieza: 300 mm

Longitud de la cinta de salida: 7,5 m

Medición automática del ancho: sensores de distancia láser

Precisión de la medición de anchura: máx. ±2 mm

Número de productos activos: máx. 16

Espesor mínimo de la madera para la medición: 12 mm

Ancho del foso de desechos: 250 mm

Longitud máxima de los desechos: aprox. 120 mm

Ejector de alta resistencia: para piezas de más de 20 kg

Altura de la placa de expulsión: 80 mm

Longitud de marcado: longitud de la pieza − 10 mm

Panel de control: OptiCom Pro de 18,5"

Tipo de pantalla: Pantalla táctil TFT industrial

Resolución de la pantalla: 1366 × 768 píxeles

Protección frontal: IP65

Capacidad de alimentación de tableros: hasta 6,3 m

Estación de marcado: 2 posiciones de marcado

Longitud de la mesa de marcado: 5 m

Sistema eléctrico: 400 V / 50 Hz

SAI: Alimentación de 24 V

Horas de funcionamiento: 42 874 h
