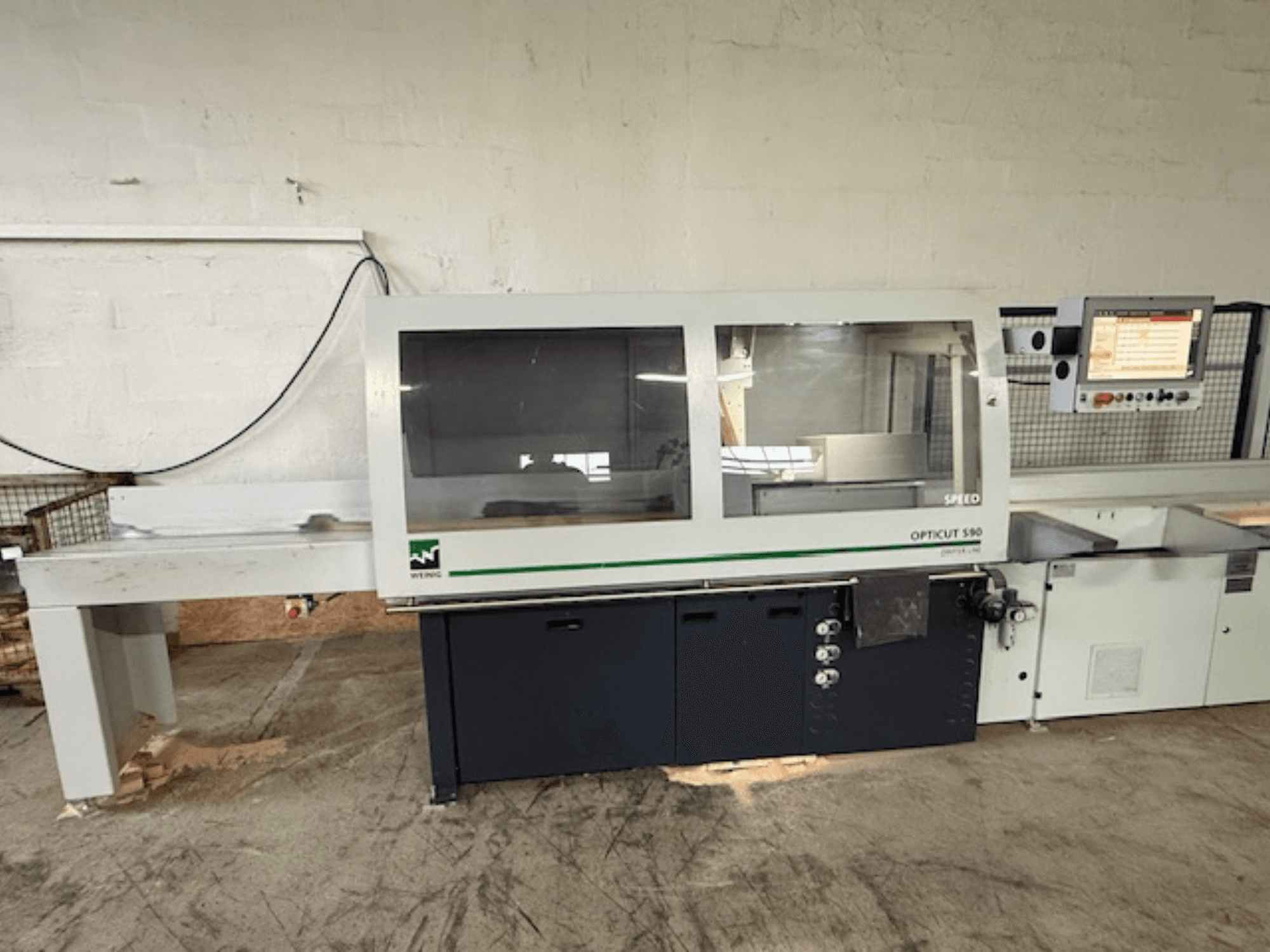

WEINIG / DIMTER - Opticut S90DE-SAW-WEI-2018-00001

Hoja de sierra

• Diámetro: 500 mm

• Taladro 30 mm

• Velocidad regulable de la hoja de sierra: 40-100% mediante convertidor de frecuencia

Capacidad de la pieza de trabajo

• Longitud de entrada (mín./máx.) 400-6.300 mm

• Anchura (mín./máx.): 20-300 mm

• Espesor (mín./máx.): 10-120 mm

• Altura máxima de corte: 120 mm

• Sección transversal mínima: 20 x 10 mm

• Sección máxima 1: 215 x 120 mm

• Sección transversal máxima 2: 300 x 40 mm

• Curvatura admisible de la madera: máx. 2 mm/m u 8 mm en toda la longitud

• Inclinación de la mesa 10°

Movimiento y precisión

• Velocidad de posicionamiento (carrera inversa): máx. aprox. 180 m/min

• Velocidad de posicionamiento (carrera de avance): máx. aprox. 60 m/min

• Precisión de posicionamiento +/- 0,1 mm

Motores y potencia

• Potencia del motor de empuje: 5,1 kW

• Potencia del motor de la sierra: 7,5 kW

• Carga eléctrica total: aprox. 15 kW

Control e interfaz

• Unidad de control: OptiCom Pro con pantalla táctil de 18,5

• Resolución de pantalla: 1366 x 768 píxeles

• Clase de protección (frontal) IP65

• Interfaz: Puerto USB y conexión de red Ethernet

• Formato de datos: CSV (ASCII) para importación/exportación

Utilidades y entorno

• Tensión: 400 V / 50 Hz

• Presión de funcionamiento: 6-8 bar (mín.)

• Consumo de aire: aprox. 250 NL/min

• Conexión de extracción: diámetro 125 mm

• Rendimiento de extracción requerido: velocidad aprox. 30 m/s; volumen aprox. 1.300 m³/h

• Nivel de ruido (en ralentí): ≤ 85 dBA
