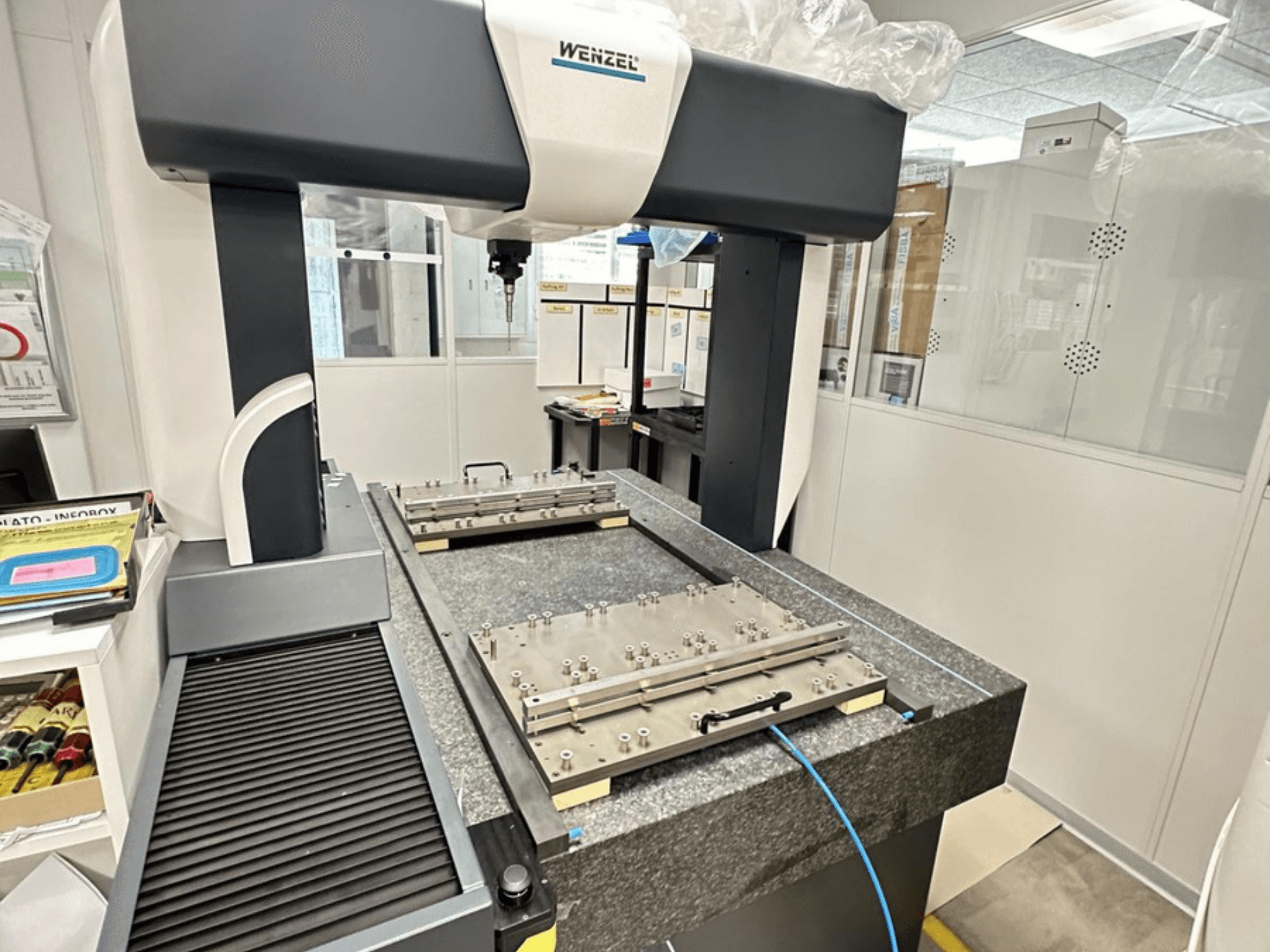

Wenzel - LH 65AT-MEA-WEN-2018-00001

Datos técnicos

• Rango de medición (X × Y × Z): 650 × 750 × 500 mm

• Norma de precisión: DIN EN ISO 10360

• Clase de precisión: Premium

• Rango de temperatura: 18 °C – 22 °C

• Gradiente de temperatura máximo: 1 K/h

• Gradiente de temperatura máximo: 1 K/m

• Gradiente de temperatura máximo: 2 K/día

• Cabezal de la sonda: Renishaw PH6M

• Sonda: Renishaw TP200

• Módulo de sonda: Fuerza estándar (SF)

• Interfaz de sonda: PI200-3

• Diámetro de la bola de la sonda: Ø 4 mm

• Extensión del palpador: 50 mm

• Extensión del palpador: 100 mm

• Adaptador: PAA1

• PFTU, MPE: 1,6 µm

• E0, MPE: 1,6 + L/350 µm (L en mm)

• E150, MPE: 1,6 + L/350 µm (L en mm)

• R0, MPL: 1,6 µm

• Módulo estándar

• Punta: 4 × <30 mm

• Placa base: piedra dura natural (granito)

• Sistema de medición incremental

• Compensación de temperatura en tiempo real

• Amortiguación activa de vibraciones

• Unidad de control: Sistema de evaluación CNC de WENZEL

• Controlador manual: HT400

• Estación de evaluación

• Sistema de PC WENZEL

• Teclado alemán

• Monitor TFT Fujitsu de 24" E24T-7 Pro

• Impresora de inyección de tinta HP DeskJet A4

• Documentación del equipo WENZEL (USB)

• Metrokey USB (dongle)

• WM | QUARTIS GEO

• WM | QUARTIS STEP

• Interfaz Ethernet

• Interfaz RS232

• Entrada del cabezal lector (5 V TTL)

• Entrada de sonda (5 V TTL)

• Conexiones del motor

• Interfaz de parada de emergencia

Equipo adicional

• Cabezal de sonda multihilo Renishaw PH6M con acoplamiento automático

• Sonda Renishaw TP200 con módulo SF

• Interfaz PI200-3

• Punta de Ø 4 mm

• Extensión de palpador de 50 mm

• Extensión de palpador de 100 mm

• Adaptador PAA1

• Cable de conexión

• Soporte de montaje de 1/3 HU

• Estuche de madera

• Kit de agujas de 18 piezas

• Junta giratoria M2

• Soporte para puntas M2

• Llaves hexagonales

• Llaves de pasador

• Esfera de referencia cerámica tipo B de Ø 25 mm

• Soporte para esfera

• Certificado de calibración de la esfera de referencia

• Extensión de 70 mm

• Microfiltro para la filtración de aceite, agua y partículas
