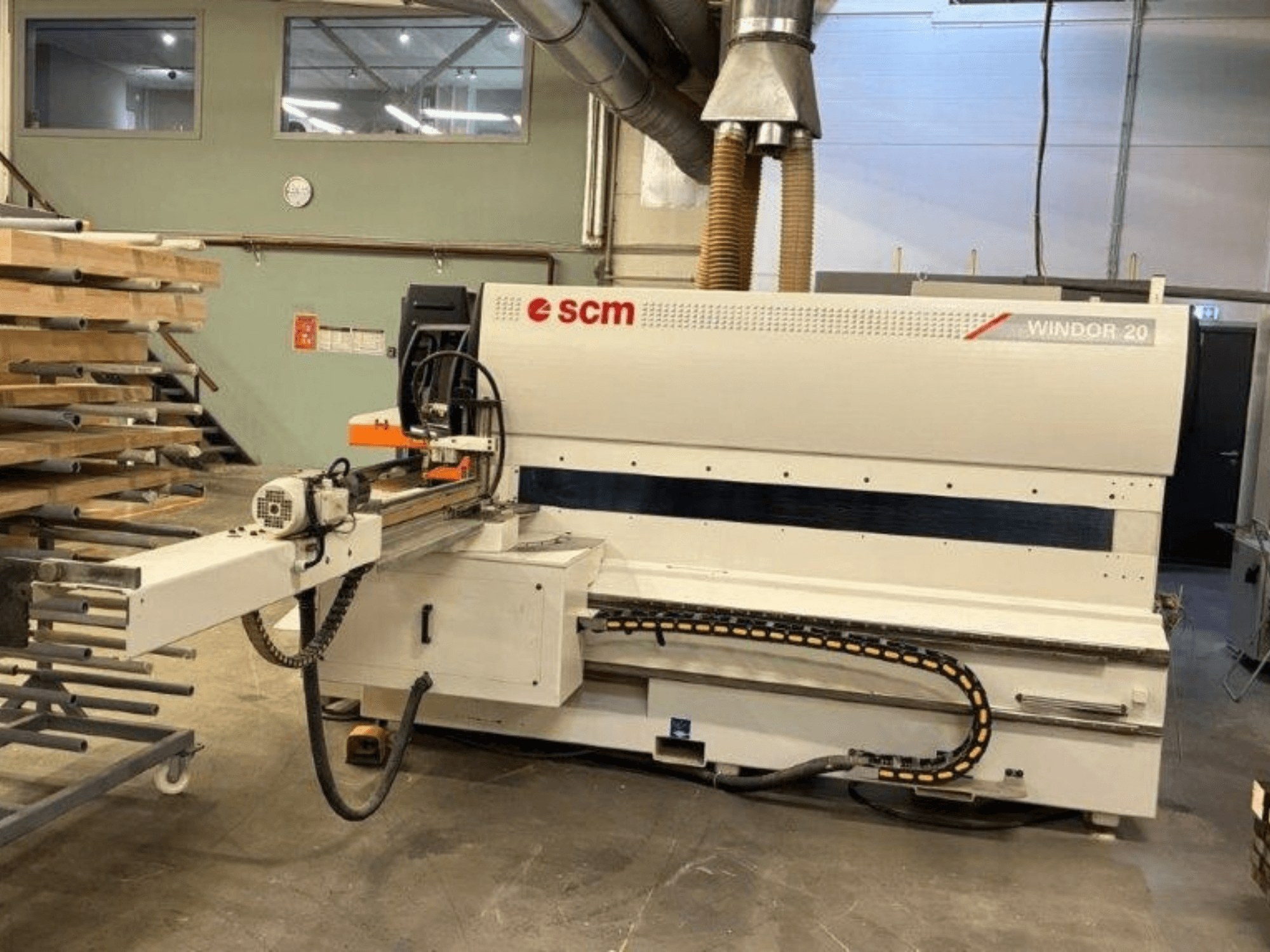

Windsor - SMC Windor 20LT-OTH-WIN-2005-00001

• Descripción de la máquina: Centro de mecanizado de la planta de ángulos para el mecanizado transversal y longitudinal por una sola cara de componentes de madera para ventanas y puertas

• Estado/condición: En perfecto estado de funcionamiento, conectada a la red eléctrica; se puede ver y probar

• N.º de referencia: 1088

• Longitud de la pieza de trabajo: 200–2.800 mm

• Ancho de la pieza: 40–200 mm

• Espesor de la pieza: 30–140 mm

• Motor de la unidad de corte de extremos/entallado: 4 kW

• Diámetro de la hoja de sierra para espigas: 400 mm

• Longitud del husillo de entallado: 620 mm

• Diámetro del husillo de entallado: 50 mm

• Diámetro exterior máximo de la herramienta (entallado): 320 mm

• Diámetro máximo de espiga: 370 mm

• Ejes de perfilado: mínimo 2 ejes (diámetro del eje: 50 mm; longitud: 320 mm)

• Diámetro exterior máximo de la herramienta (perfilado): 240 mm

• Potencia de perfilado: normalmente 10 HP (7,5 kW)

• Unidades auxiliares: Eje específico para el fresado de ranuras para herrajes; grupo integrado de sierra de recuperación/recorte de junquillos

• Velocidad del carro de espigado: 4–25 m/min (carro automático de dos velocidades con control electrónico)

• Velocidad de avance en perfilado: 3–15 m/min

• Ajuste del ángulo: regla de inclinación electrónica de ±60° mediante el sistema automático «Rotaten» de SCM

• Control y manejo: husillos de carrera múltiple gestionados mediante ejes CNC; tope de longitud CNC; sistema motorizado de retorno de la pieza de trabajo mediante correa para el manejo por una sola persona

• Dimensiones totales (L × An × Al): 6.700–9.500 mm × 4.200–4.500 mm × 2.000 mm

• Peso total: aprox. 4.500–5.500 kg

• Alimentación eléctrica: 380 V

Equipamiento adicional

• Juego completo de herramientas Euro (2009), en muy buen estado
