ZEISS - ATOS Q 12MDE-MEA-ZEI-2022-00002

- Resolución de la cámara: 2 cámaras CMOS de 12 megapíxeles (4112 x 3008 píxeles)

- Horas de funcionamiento/trabajo: 1.529 h (tiempo total de trabajo / tiempo de revisión)

- Volúmenes de medición (MV) y especificaciones:

* MV50: 50 x 35 x 20 mm; Espaciado entre puntos (12M): 0,012 mm; Distancia de medición: 490 mm; Distancia focal del objetivo de la cámara: 90 mm; Distancia focal del objetivo del proyector: 60 mm; Puntos de referencia: Ø 0,4 mm; Objeto de calibración: CP40/MV60

* MV100: 100 x 70 x 60 mm; Espaciado entre puntos (12M): 0,029 mm; Distancia de medición: 490 mm; Distancia focal de la lente de la cámara: 50 mm; Distancia focal de la lente del proyector: 27 mm; Puntos de referencia: Ø 0,8 mm; Objeto de calibración: CP40/MV100

* MV170: 170 x 130 x 130 mm; Espaciado entre puntos (12M): 0,044 mm; Distancia de medición: 490 mm; Distancia focal de la lente de la cámara: 35 mm; Distancia focal de la lente del proyector: 20 mm; Puntos de referencia: Ø 0,8 mm; Objeto de calibración: CP40/MV170

* MV270: 270 x 200 x 200 mm; Espaciado entre puntos (12M): 0,064 mm; Distancia de medición: 490 mm; Distancia focal de la lente de la cámara: 25 mm; Distancia focal de la lente del proyector: 14 mm; Puntos de referencia: Ø 1,5 mm; Objeto de calibración: CP40/MV320

* MV350: 350 x 260 x 260 mm; Espaciado entre puntos (12M): 0,091 mm; Distancia de medición: 490 mm; Distancia focal de la lente de la cámara: 16 mm; Distancia focal de la lente del proyector: 10 mm; Puntos de referencia: Ø 1,5 mm; Objeto de calibración: CP40/MV320

* MV500: 500 x 370 x 320 mm; Espaciado entre puntos (12M): 0,124 mm; Distancia de medición: 490 mm; Distancia focal del objetivo de la cámara: 12 mm; Distancia focal del objetivo del proyector: 6 mm; Puntos de referencia: Ø 3,0 mm; Objeto de calibración: CP40/MV560

- Temperaturas reales de funcionamiento del sistema (pantalla de estado):

* temp0 placa única: 44,0 °C

* temp1 Madera: 25,5 °C

* temp2 Aire: 21,7 °C

* temp3 LED: 36,0 °C

* temp4 Marco-P: 27,8 °C

* temp5 DMD-P: 29,4 °C

* temp6 Lente: 29,7 °C

- Velocidades de los ventiladores: Ventilador electrónico: 4237 rpm; Ventilador de la lámpara: 4359 rpm

- Orientación del sistema: Inclinación: 14,9°; Balanceo: -3,7°

- Capacidad de carga de la mesa giratoria: máx. 150 kg (o máx. 40 kg, dependiendo de la configuración de la instalación)

- Capacidad de carga de la unidad de inclinación y giro: máx. 5 kg

- Especificaciones del ordenador portátil de la estación de trabajo móvil (Dell Precision 7760): pantalla de 17", CPU Intel de 64 bits y ocho núcleos a 2,6 GHz, 64 GB de RAM, tarjeta gráfica NVIDIA Quadro con OpenGL, SSD de 1 TB, E/S: Wi-Fi, LAN, 3 puertos USB 3.2 / Thunderbolt 4

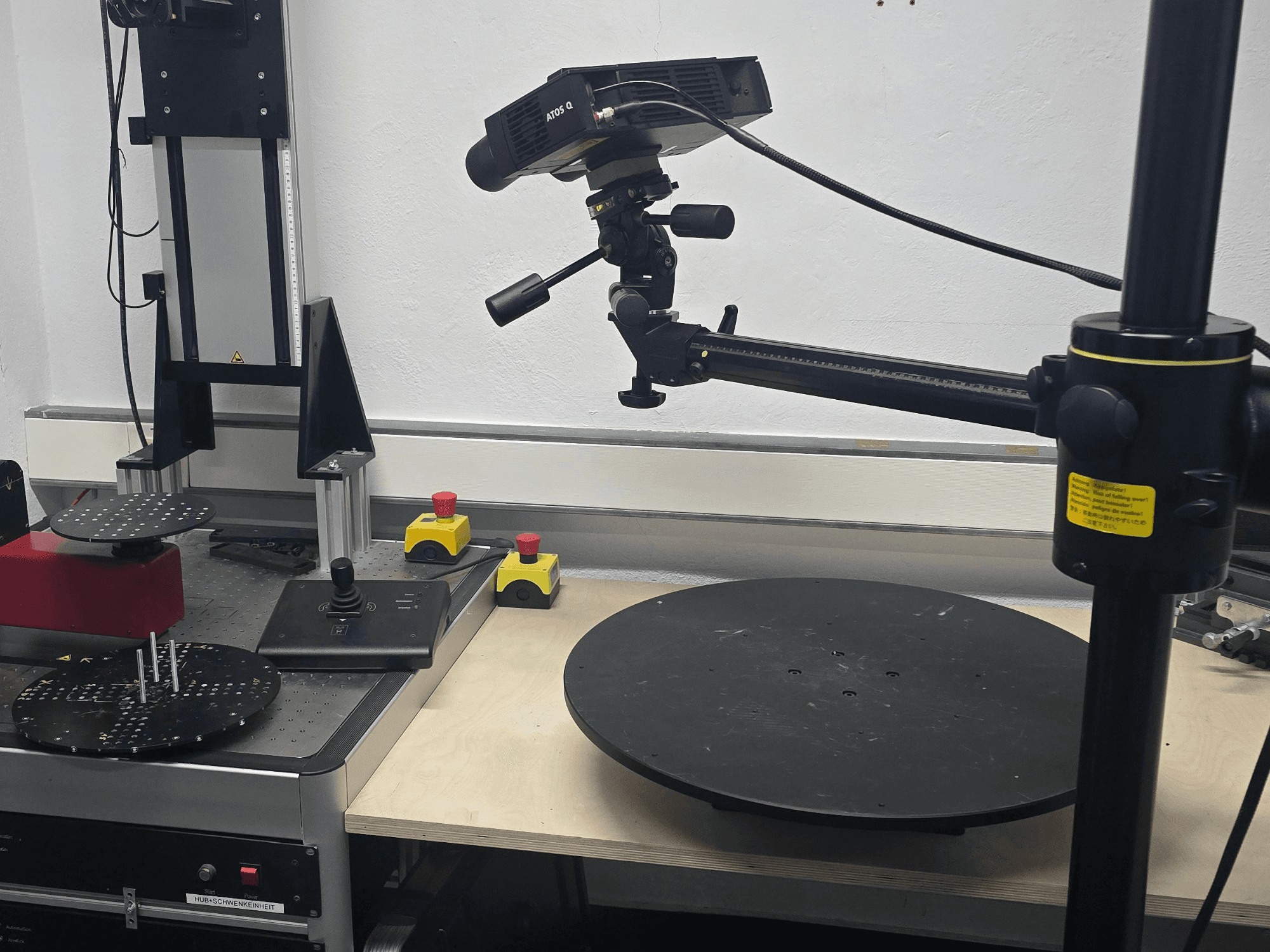

- Accesorios y equipamiento incluidos: trípode, 4 campos de medición (MV50, MV100, MV270, MV500) con placas de calibración, unidad giratoria/panorámica con elevador, mesa giratoria con unidad de control de 19", controlador móvil, caja convertidora con tarjeta de procesamiento de imágenes (de fibra óptica a Thunderbolt 3), maletín de transporte, fuente de alimentación, licencia de software en forma de dongle
