ABB - IRB 2400L Welding CellDE-WEL-ABB-2004-00001

- Modelo de robot industrial: ABB IRB 2400L

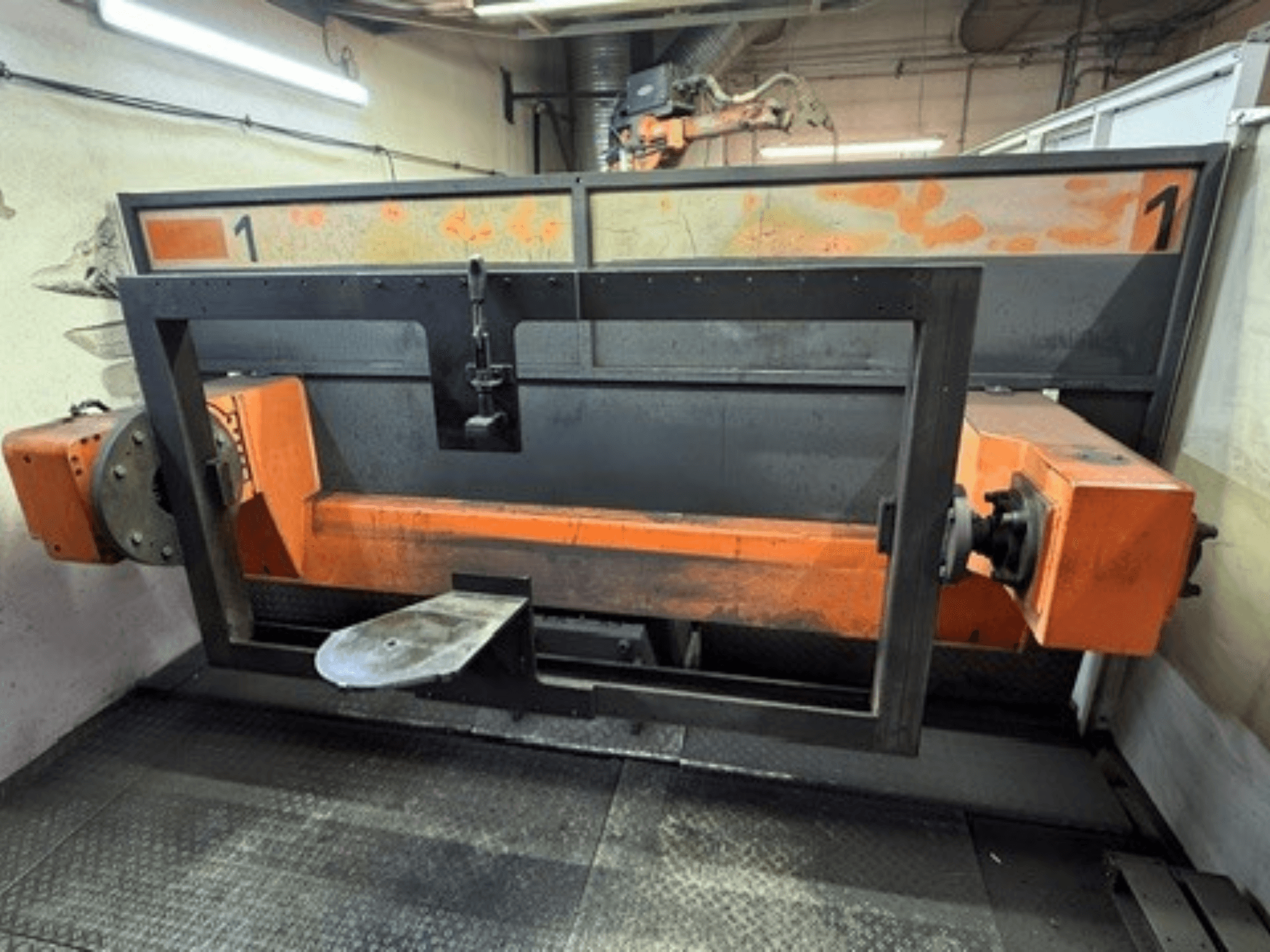

- Modelo de posicionador: ABB IRB 500R

- Equipo de soldadura: Fronius TPS 4000

- Tensión de alimentación: 3x400 V/PE/N

- Sección del cable: 5 x 16 mm²

- Protección por fusible: 63 A de acción retardada

- Requisitos de aire comprimido: 6 bar, G1/2"

- Armario de control del robot: incluido

- Armario de control de secuencia de la máquina: incluido

- Altura de la base del robot: 800 mm

- Equipamiento de seguridad: cortina fotoeléctrica, valla de seguridad, mampara de protección contra el deslumbramiento, puerta de servicio (supervisada por ABB), protección de acceso trasero (mecánica, h = 1100 mm)

- Unidades de mantenimiento: sistema de limpieza de la antorcha, unidad de calibración del TCP

- Puestos de control: Panel de arranque principal, botón de pre-reinicio

- Dimensiones de la huella: aprox. 8025 mm (longitud) x 5500 mm (anchura)

- Distancia entre centros: 2000 mm x radio de giro de 1200 mm

- Capacidad de carga: 500 kg por lado de la mesa / Diferencia máxima de carga: 350 kg

- Horas de funcionamiento de la máquina: 68 107 h
