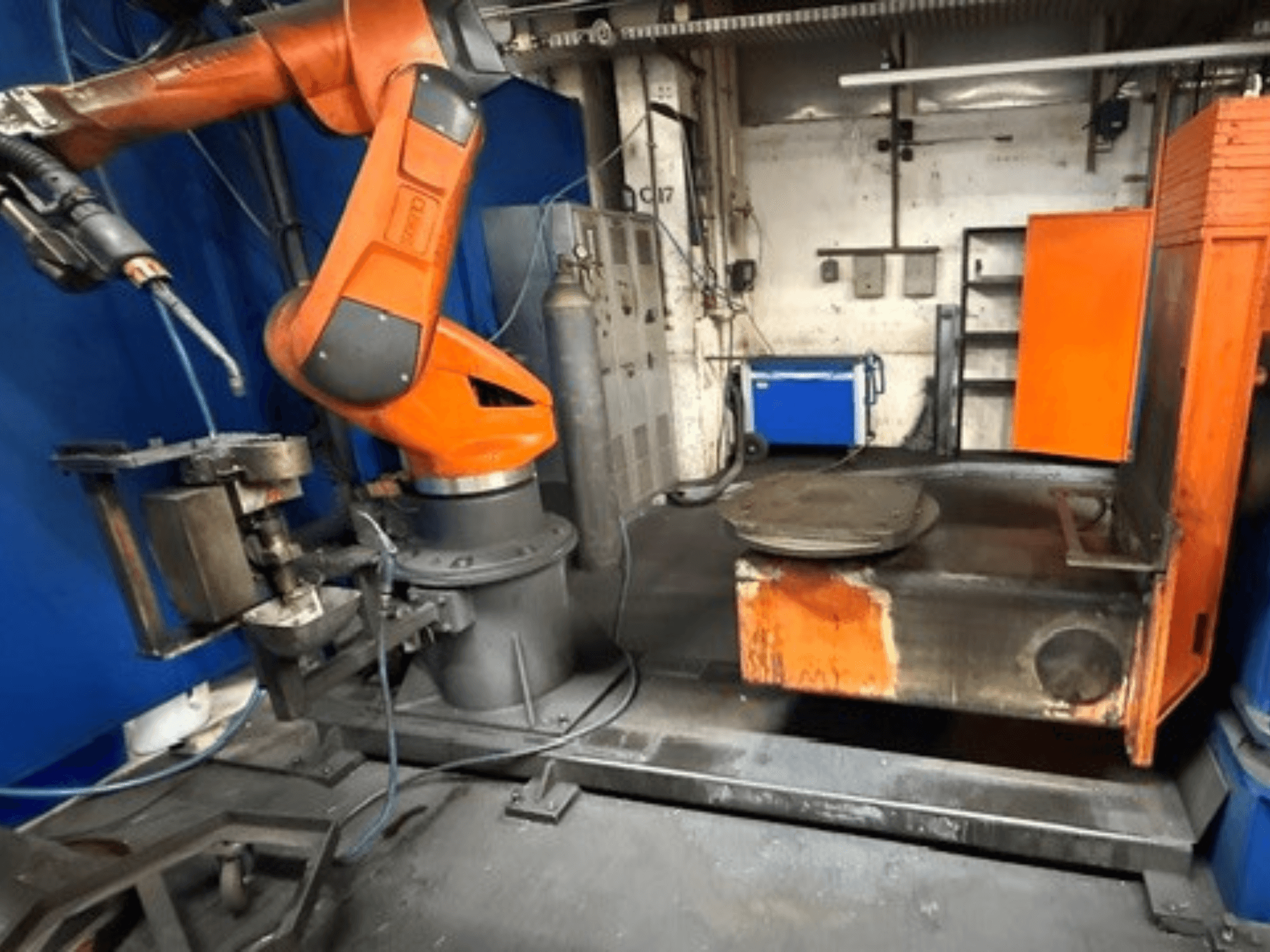

CLOOS - C50 welding cellDE-WEL-CLO-2012-00001

- Modelo del robot: QRC 350 (girOX QRC 350)

- Versión de control: QC6

- Fuente de alimentación de soldadura: Qineo Pulse 450 (CAN)

- Suministro eléctrico: 400 V / CA, trifásico, 50 Hz

- Carga conectada: 12 kVA (la ficha técnica del sistema especifica una capacidad máxima de carga del sistema de 45 kVA)

- Fusible de seguridad necesario: 25 A (la documentación del sistema especifica un máximo de 63 A)

- Dimensiones del armario de control: 800 mm x 1900 mm x 600 mm

- Peso del armario de control: 300 kg

- Componentes periféricos incluidos:

* Configuración del eje de guía lineal

* Estación mecánica de limpieza de la antorcha

* Componentes de doble estación (mandos de operación Manax de la estación 1 y la estación 2)

* Cortinas de luz de seguridad dobles (Leuze MLD310 / 0-8 metros)

* Valla de protección de seguridad con puertas batientes automáticas

* Posicionadores de piezas giratorios e inclinables (posicionador 1, ejes 8/9; y posicionador 2, ejes 10/11)

* Conjunto de cable de puesta a tierra: 95 mm²

* Cableado de ecualización de potencial: 50 mm²

- Requisitos neumáticos: suministro de aire comprimido de aprox. 6 bar, regulador integrado ajustado a 5,5 bar
