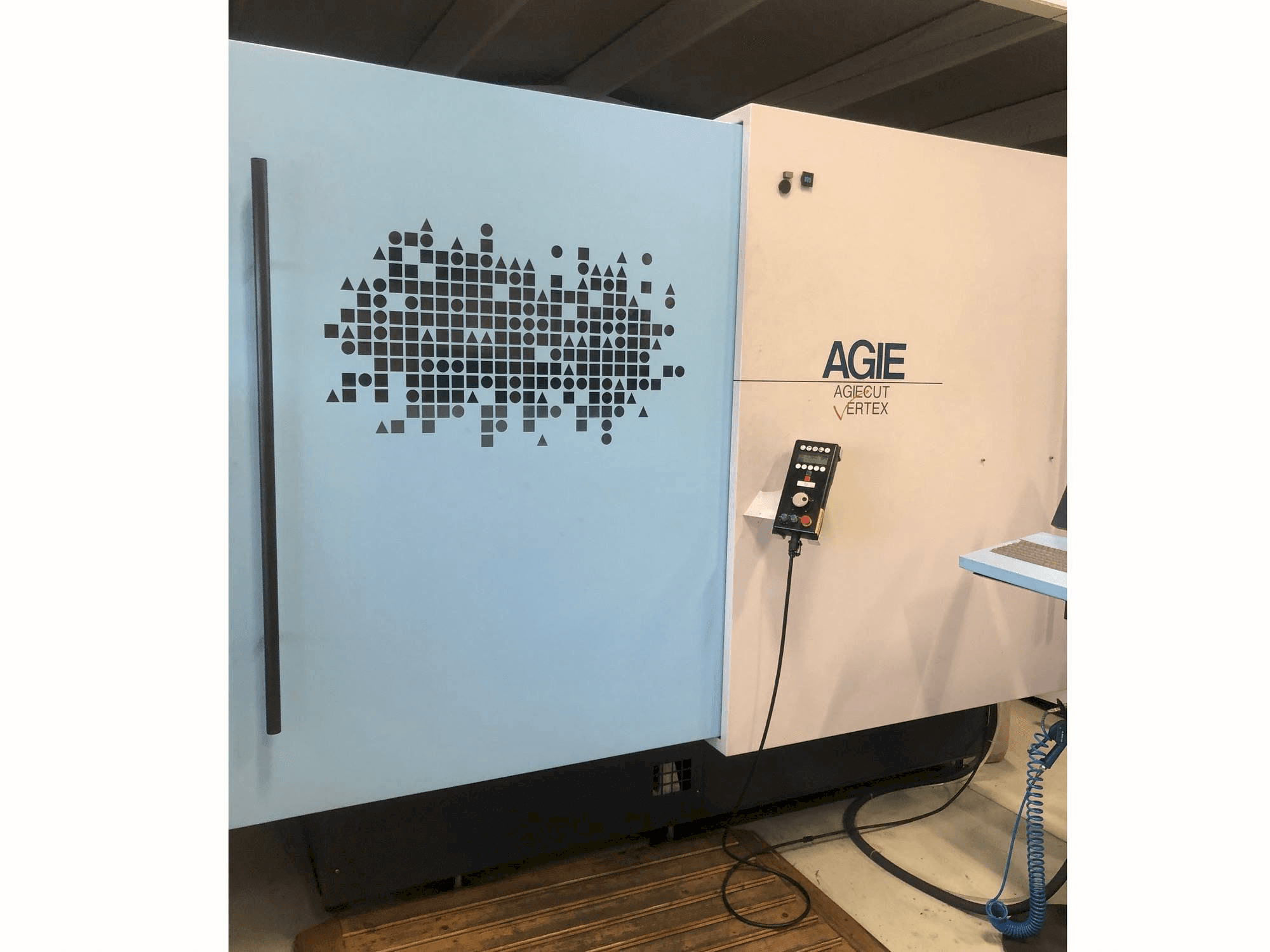

AGIE - Agiecut VERTEX 3SI-EDM-AGI-2006-00001

Control: Agievision 5 (versión de software 07.08.01)

Estado: Excelente; mantenimiento regular; servicio importante finalizado recientemente; totalmente operativa; puede probarse bajo tensión.

Horas de funcionamiento de la EDM: aprox. 37.021 h

Recorridos (U/V): ±70 / 70 mm

Distancia de amarre 1.100 mm

Dimensiones máximas de la pieza 1050 × 650 × 250 mm

Peso máximo de la pieza: sumergida 400 kg / no sumergida 800 kg

Altura máxima de corte: hasta 250 mm

Capacidad de conicidad: ±30° / 100 mm

Posicionamiento

• Velocidad manual máxima: 2 m/min

• Velocidad máxima programable: 3 m/min

• Resolución 0,0001 mm

• Tolerancias geométricas: según especificaciones del fabricante

Sistema de alambre

• Gama de diámetros de hilo: 0,07-0,33 mm (estándar 0,20 mm)

• Capacidad de la bobina: hasta 25 kg

• Tensión del hilo: 0-25 N

• Velocidad del hilo: 60-300 mm/s

• Alimentación de hilo: semiautomática

• Eliminación del alambre: sistema chopper

Equipamiento y características

• Sistema automático de enhebrado del hilo

• Boquillas de enhebrado: 2 mm (opcional 1 mm / 0,6 mm)

• Sistema combinado de guía de hilo y guía de hilo cilíndrica

• Volante electrónico (control manual)

• Mando a distancia con pantalla LCD

• Pantalla de control TFT (1024 × 768)

• Control mediante teclado y ratón
