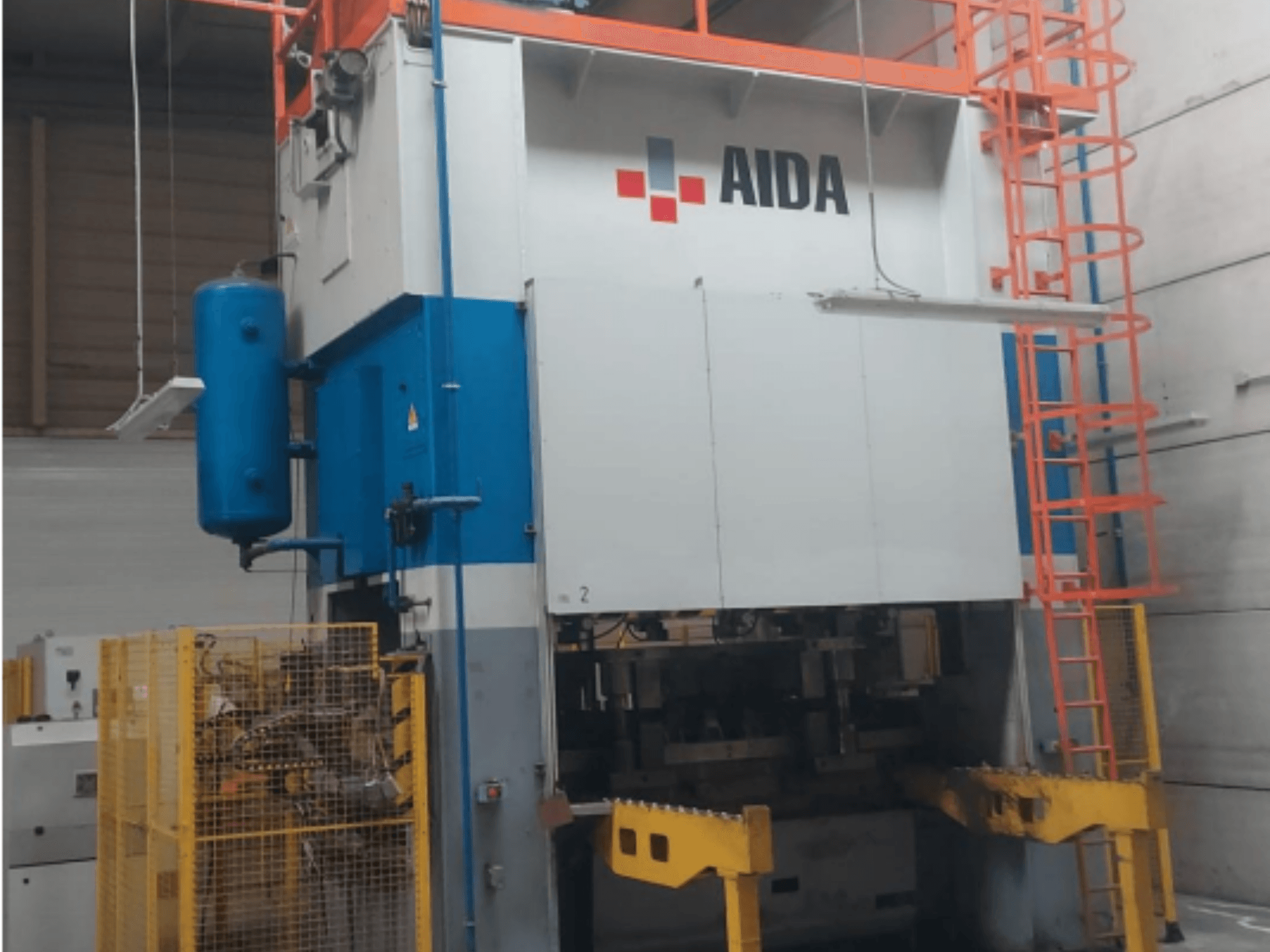

AIDA - 315/2MR/LD/TE 3ES-STA-AID-2013-00001

Datos técnicos principales:

• Capacidad de la prensa: 315 toneladas

• Fuerza nominal de prensado: 3.150 kN

• Punto de capacidad nominal: 12,7 mm por encima del punto muerto inferior (BDC)

• Posición normal de parada del cigüeñal: punto muerto superior (PMS)

• Longitud de carrera: 250 mm

• Ajuste de la corredera: 160 mm

• Altura de cierre: 700 mm

• Velocidad de la corredera: 15-40 carreras/min

• Velocidad máxima del volante: 628,5 rpm

• Engranajes máximos del embrague: 24 engranajes/min

• Tiempo de parada: 0,386 s

• Distancia de seguridad: 618 mm

Matriz y área de trabajo:

• Tamaño máximo del troquel: 2.250 × 750 mm

• Peso máximo del troquel sobre el carro: 10 200 kg

Estructura de la máquina:

• Diseño del bastidor: Bastidor de doble montante (de flancos rectos)

• Sistema de accionamiento: Biela doble (doble pitman)

• Guía del carro: Carro guiado

• Tipo de movimiento: Prensa mecánica de manivela

• Movimiento del carro: Movimiento recíproco vertical

• Movimiento del eje principal: Accionamiento por cigüeñal rotativo

• Ajuste del pistón: Ajuste motorizado del carro

Sistema de amortiguación:

• Tipo: Amortiguador de embutición integrado

• Fuerza máxima del amortiguador: 3.450 daN a 0,6 MPa

Sistemas y seguridad:

• Cilindros de contrapeso: Sí

• Fuerza de contrapeso: 102 kN a 6 bar

• Sistema de embrague y freno: Neumático

• Sistema de lubricación: Lubricación automática centralizada

• Sistema de seguridad: Integrado

• Protección del operador: Incluida

• Preparado para automatización: Sí

Notas sobre rendimiento y seguridad:

• Estructura de bastidor de doble montante de alta rigidez

• Accionamiento de doble pitman para mejorar el paralelismo de la corredera y la distribución de la carga

• Embrague-freno neumático para un funcionamiento fiable y una parada rápida

• Diseñada para su integración con sistemas automáticos de alimentación y transferencia

Sistemas auxiliares:

• Cilindros de contrapeso: sí (fuerza de contrapeso de 102 kN a 6 bar) (incluidos)

• Sistema de embrague y freno: neumático (incluido)

• Sistema de lubricación: lubricación automática centralizada (incluido)

• Cojín de tracción: integrado (incluido)

• Sistema de seguridad: integrado (incluido)

• Protección del operador: sí (incluida)

• Preparada para automatización: sí (incluido)

• Otros equipos opcionales: No incluido
