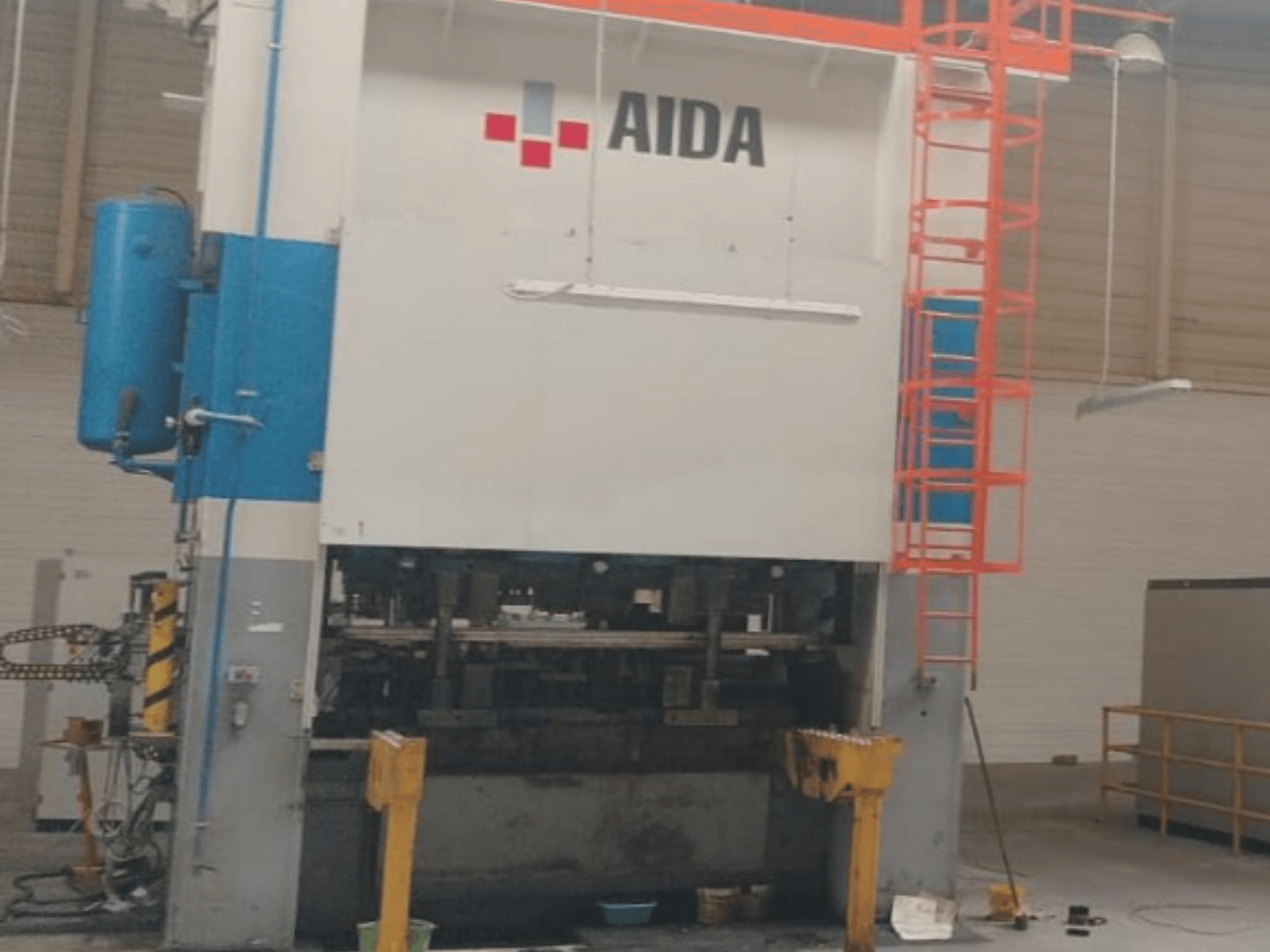

AIDA - 315/2MR/LD/TE3ES-STA-AID-2016-00001

Datos técnicos principales:

• Capacidad de la prensa: 315 toneladas

• Fuerza nominal de prensado: 3.150 kN

• Punto de capacidad nominal: 12,7 mm por encima del PMS

• Posición normal de parada del cigüeñal: PMS

• Longitud de carrera: 250 mm

• Ajuste del carro: 160 mm

• Altura de cierre: 700 mm

• Velocidad de la corredera: 15-40 carreras/min

• Velocidad máxima del volante: 628,5 rpm

• Engranajes máximos del embrague: 24/min

• Tiempo de parada: 0,386 s

• Distancia de seguridad: 618 mm

Matriz y área de trabajo:

• Tamaño máximo del troquel: 2.250 × 750 mm

• Peso máximo del troquel sobre el carro: 10 200 kg

Estructura de la máquina:

• Diseño del bastidor: bastidor de doble montante (de flancos rectos)

• Sistema de accionamiento: biela doble (doble pitman)

• Guía del carro: carro guiado

• Tipo de movimiento: prensa mecánica de manivela

• Movimiento del carro: movimiento recíproco vertical

• Movimiento del eje principal: accionamiento por cigüeñal rotativo

• Ajuste del pistón/carro: motorizado

Sistema de amortiguación:

• Tipo: amortiguador de embutición integrado

• Fuerza máxima del amortiguador: 3.450 daN a 0,6 MPa

Sistemas auxiliares:

• Cilindros de contrapeso: sí (fuerza de contrapeso 102 kN a 6 bar)

• Sistema de embrague y freno: neumático

• Sistema de lubricación: lubricación automática centralizada

• Sistema de seguridad: integrado

• Protección del operador: incluida

• Preparado para automatización: sí

Características destacadas de rendimiento y seguridad:

• Estructura de bastidor de doble montante de alta rigidez

• Accionamiento de doble pitman para mejorar el paralelismo de la corredera y la distribución de la carga

• Embrague-freno neumático para un funcionamiento fiable y una parada rápida

• Sistemas integrados de seguridad y protección del operario

• Diseñada para integrarse con sistemas automáticos de alimentación y transferencia

Sistemas auxiliares:

• Cilindros de contrapeso: sí (fuerza de contrapeso de 102 kN a 6 bar) (incluidos)

• Sistema de embrague y freno: neumático (incluido)

• Sistema de lubricación: lubricación automática centralizada (incluido)

• Cojín de tracción: integrado (incluido)

• Sistema de seguridad: integrado (incluido)

• Protección del operador: sí (incluida)

• Preparada para automatización: sí (incluido)

• Otros equipos opcionales: No incluido
